7
NO
TENNPLUGG
(20/29/44 kW modellene)
1. Fjern det øvre skjoldet *(se side 6)
2. Fjern viften (se side 9).
3. Fjern tennpluggledningen fra tennpluggen.
4. Fjern tennpluggen fra brennertoppen ved hjelp av en åpen
13/16” skrunøkkel.
5. Gjør ren og still tilbake avstanden på tennpluggelektrodene
på følgende måte. (20/29/44 kW modellene): 1.9 mm 44
kW modellen: 2.8 mm
6. Installer tennpluggen på brennertoppen.
7. Fest tennpluggledningene på tennpluggen.
8. Bytt ut viften ( se side 9).
9. Bytt viftesperren og det øvre skjoldet.
PRIMÆRFILTER, SEKUNDÆRFILTER OG
OFILTER
1. Ta av det øvre dekslet (se
fi
gur 7-8).
2. Fjern skruene som holder dekslet til
fi
lterhuset på plass,
vedhjelp av en CH 8 tommers pipe.
3. Ta av dekslet til
fi
lterhuset.
4. Skift sekundær
fi
ltret og lo
fi
ltret.
5.
Rengjør eller skift primær
fi
ltret (se
Forebyggende
vedlikeholdsplan
, side 5).
6. Sett på dekslet til
fi
lterhuset.
7. Sett vifteskjermen og det øvre dekslet på plass.
VIKTIG: Filtrene må ikke smøres med olje.
JUSTERING AV PUMPETRYKKET
1. Ta trykkmålingspluggen og plasthetten (kun 10 kW og 20 kW)
ut av dekslet til
fi
lterhuset.
2. Sett i trykkmåleren (delnummer 4109.427).
3. Slå på varmeapparatet (se Bruk, side 4). La motoren nå fullt
turtall.
4.Juster trykket. Vri sikkerhetsventilen mot høyre for å øke
trykket. Vri sikkerhetsventilen mot venstre for å redusere
trykket. Tabellen til høyre viser riktig trykk for de ulike
modellene.
5. Ta ut trykkmåleren. Sett trykkmålings-pluggen og plasthetten
(kun 10 kW og 20 kW) tilbake i dekslet til
fi
lterhuset.
SERVICEPROSEDYRER
A.
1,4 mm
A
. Bøy her
for å tilpasse
avstanden

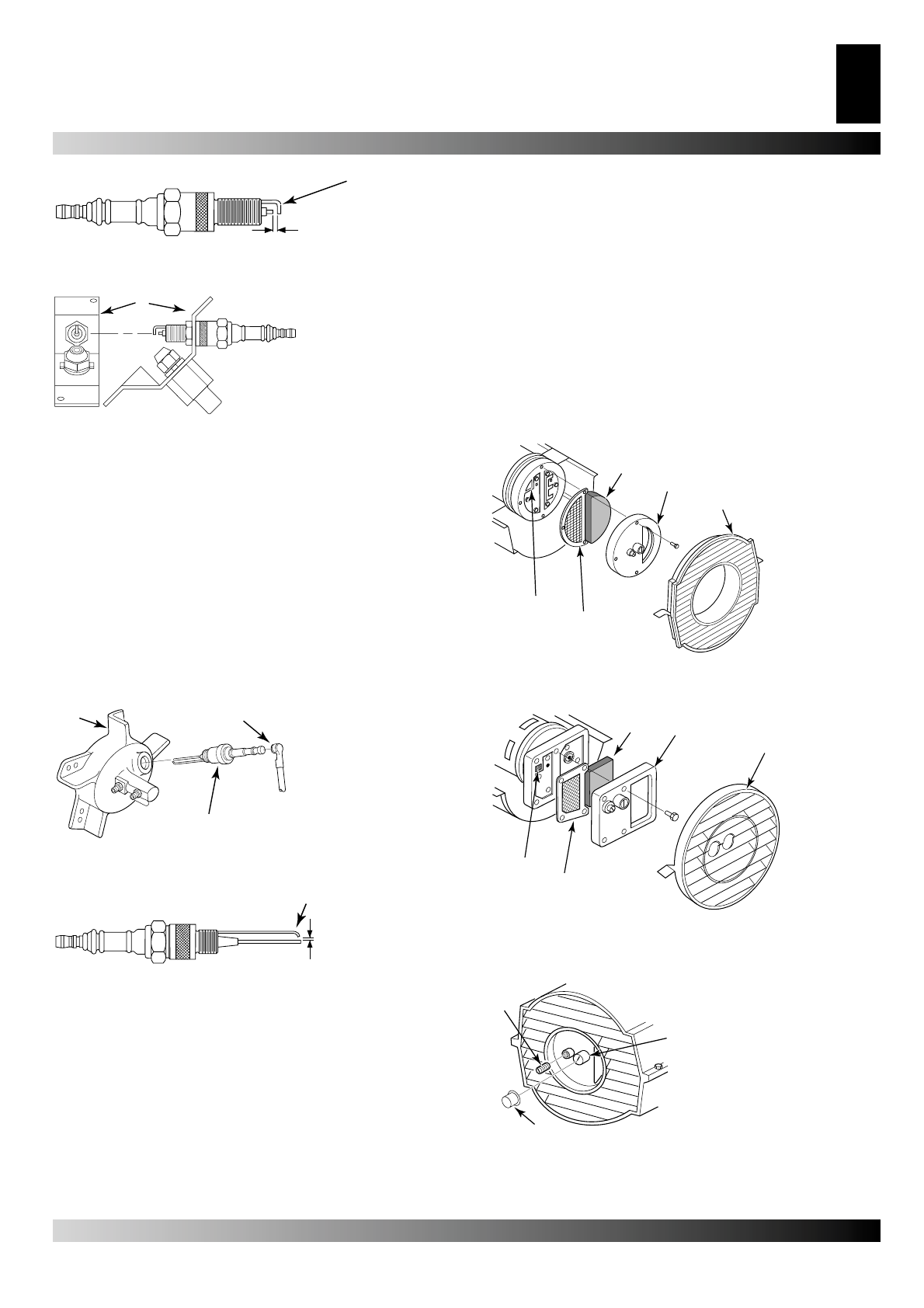

Figur 12 – Tennpluggavstand, 10 kW modell
A .
A
. Brennreim
Figur 13 - Tennpluggrotasjon, kun 10 kW modellen
A .
B .
C .
A
. Brennertoppen
B
.
Tennpluggledning
C
. Tennplugg
Figur 14 - Fjerning av tennplugg, 20/29/44 kW modellene
A.
B.
A
. Bøy her
for å tilpasse
avstanden
B
. Avstand
Figur 15 – Tennpluggavstand, 20/29/44 kW modellene
A.
B.
C.
D.
E.
Figur 16 – Primærfi lter, sekundærfi lter og lofi lter, modellene
10 KW og 20 KW.
A
.Primær
fi
lter
B
.Deksel til
fi
lter-
huset
C
.Vifteskjerm
D
.Sekundær
fi
lter
E
.Lo
fi
lter.
A.
B.
C.
D.
E.
Figur 17 – Primærfi lter, sekundærfi lter og lofi lter, modellene
29 KW og 44 KW.
A
.Primær
fi
lter
B
.Deksel til
fi
lterhuset
C
.Vifteskjerm
D
.Sekundær-
fi
lter
E
.Lo
fi
lter.
A.
B.
C.
A.
Trykkmålingsplugg
B.
Sikkerhetsventil
C.
Plasthette
Figur 18 – Fjerning av trykkmålingspluggen.
