9
EE
PUMBA TÖÖRATAS
(Tegutsemine tööratta kinnikiildumise korral)
1. Võtta ära ülemine kate (vt lk 7-8).
2. Keerata 5/16” mutrivõtme abil lahti
fi
ltri otsakatte kruvid.
3. Võtta ära
fi
ltri otsakate ja õhu
fi
ltrid.
4. Keerata 5/16” mutrivõtmega lahti pumbaplaadi kruvid.
5. Võtta ära pumba plaat.
6. Võtta ära tööratas, vahedetail ja labad.
7. Kontrollida, ega pumbas prügi ei ole. Kui pumbas leidub
prügi, puhuda see suruõhu abil välja.
8. Panna tagasi vahedetail ja tööratas.
9.
Kontrollida tööratta pilu. Vajaduse korral reguleerida pilu
0,076/0,101 mm (0,003/0,004 tolli) (vt joonis 25).Märkus.
Keerata tööratast ühe pöörde võrra ringi tagamaks, et ka
kõige tihedama asendi korral oleks pilu 0,076/0,101 mm
(0,003/0,004 tolli). Vajadusel reguleerida.
10. Paigaldada labad, pumba plaat, õhu
fi
ltrid ja
fi
ltri otsakate.
11. Panna tagasi ventilaatori kaitsekate ja ülemine kate.
12. Reguleerida pumba rõhku (vt lk 12).Märkus. Kui tööratas
jääb ikka veel kinni, tegutseda järgmiselt:
13. Korrata eespool kirjeldatud etappe 1–6.
14. Asetada tasasele pinnale peene liivapaber (600). Lihvida
tööratast neli korda kergelt kaheksakujulise liigutusi tehes
(vt joonis 26).
15. Panna tagasi vahedetail ja tööratas.
16. Teha eespool kirjeldatud etapid 10 kuni 12.
VENTILAATOR
NB!
Enne mootori lahti võtmist õhusoojendi küljest tuleb mootori
võllilt eemaldada ventilaator. Ventilaatorile toetuva mootori raskus
võib rikkuda ventilaatori labade nurka.
1. Võtta ära ülemine kate (vt lk 8).
2. Keerata M2.5 kuuskantsüvendivõtme abil lahti kinnituskruvi,
mis hoiab ventilaatorit mootori võlli küljes.
3. Võtta ventilaator ettevaatlikult mootori võlli küljest lahti.
4. Puhastada ventilaatorit petrooleumi või lahustiga niisutatud
lapi abil.
5. Kuivatada ventilaator korralikult.
6. Panna ventilaator mootori võllile tagasi. Ventilaatori rummu
otspind peab jääma mootori võlli otsa poole (vt joonis 30).
7. Keerata kinnituskruvi võlli pinna vastu. Keerata kinnituskruvi
tugevalt momendiga 4,5 - 5,6 Nm (40 - 50 in·lbs) kinni.
8. Panna tagasi ventilaatori kaitsekate ja ülemine kate.
PROCEDURE DI MANUTENZIONE
A.
B.
C.
D. E.
F.
G.
H.
A
.Laba
B
.Pumba plaat
C
.Siseneva õhu
fi
lter
D
.Filtri otsakate
E
.Ventilaatori
kaitsekate
F
.Väljuva õhu
fi
lter
G
.Tööratas
H
.Puks.

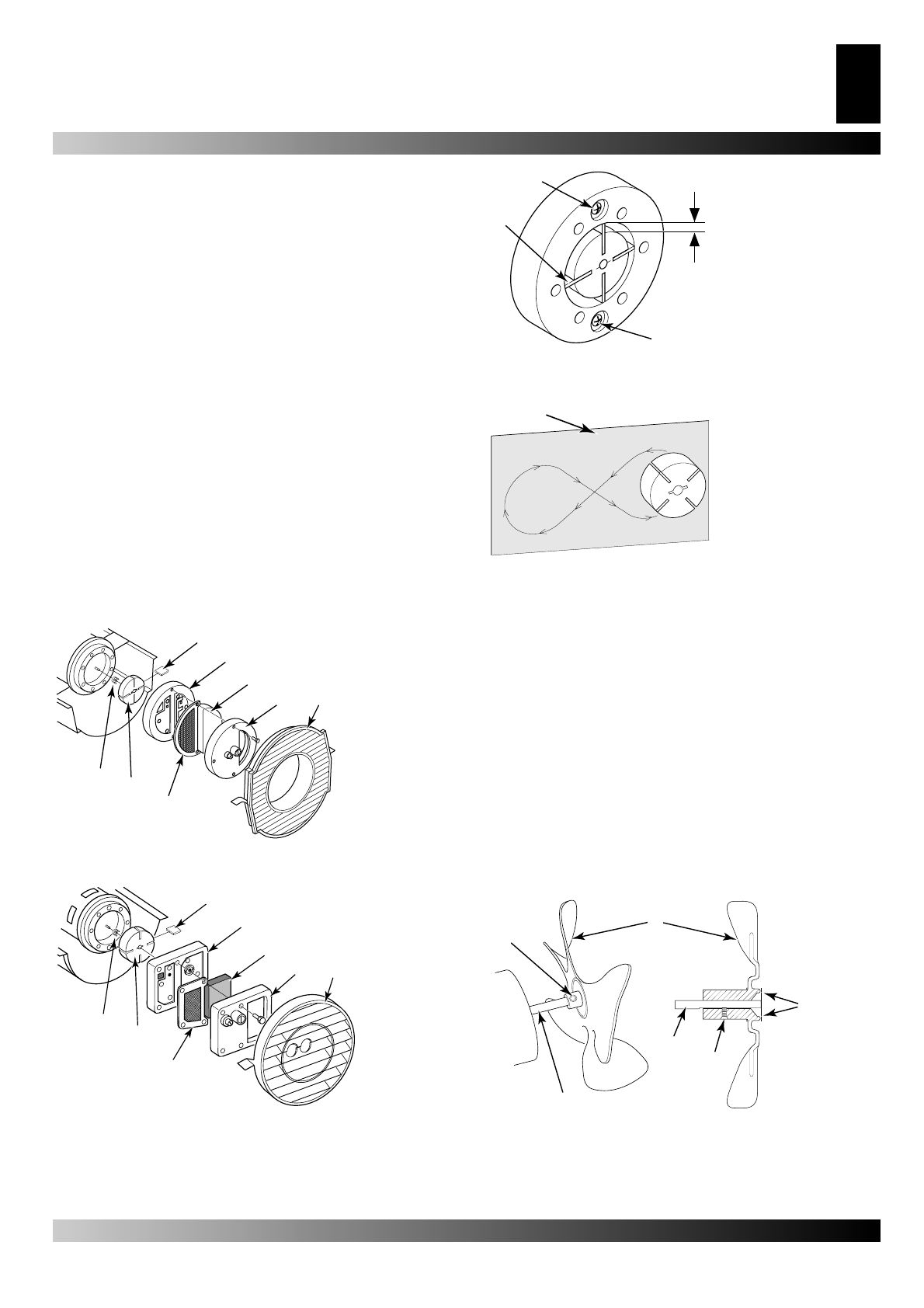

Joonis 25. Tööratta asukoht, mudelid võimsusega 10 kW
ja 20 kW.
A.
B.
C.
D. E.
F.
G.
H.
Joonis 26. Tööratta asukoht, mudelid võimsusega 29 kW
ja 44 kW
A
.Laba,
B
.Pumba plaat,
C
.Siseneva õhu
fi
lter,
D
.Filtri otsakate,
E
.Ventilaatori kaitsekate,
F
.Väljuva õhu
fi
lter,
G
.Tööratas
H
.Puks.
A.
B.
C.
A.
A
. Pilu reguleerimi-
skruvi
B
. Pilu 0,076/0,101
mm (0,003/0,004”)
Mõõdetud lehtkalii-
briga
C
. Laba
Joonis 27. Pilu reguleerimiskruvide asukoht.
A.
A
. Liivapaber
Joonis 28. Tööratta lihvimine.
B .
C .
A .
B .
C .
D .
Joonis 29. Ventilaatori,
mootori võlli ja
kinnituskruvi asukoht.
A
.Ventilaator
B
.Mootori võll
C
.Kinnituskruvi
D
. Otspind
Joonis 30. Ventilaatori
läbilõige.
