8
FI
SUUTIN
(10 kW Model)
1. Irrota yläsuojus (kuva 7-8).
2. Irrota siipipyörä (kuva 27).
3. Irrota polttoaine ja ilmaletkut suuttimesta (kuva 17, 18 tai
19).
4. Kierrä suutinta 1/4 kierrosta vasemmalle ja irrota se vetämällä
samanaikaisesti moottoria kohti (kuva 20).
5. Aseta muoviosa puristimeen ja kiristä kevyesti.
6.Irrota suutin varovasti suuttimen sovittimesta CH 16 tuuman
hylsyavaimella (kuva 21).
7. Puhalla suuttimen etuosan kautta paineilmaa, jolloin suutin
puhdistuu.
8. Tarkasta suuttimen tiiviste vaurioiden varalta.
9.
Aseta suutin takaisin sovittimeen siten, että se on
kunnollapaikallaan. Kiristä 1/3 kierrosta CH 16 tuuman
hylsyavaimella 4,5-5,1 N-m tiukkuuteen. Ks. kuva 21.
10.Kiinnitä suutin polttimen pidikkeeseen.
11.Liitä polttoaine- ja ilmaletkut suuttimeen. Ks.
Polttoaine-
jailmaletkujen kiinnittäminen paikalleen
.
12.Aseta siipipyörä paikalleen (kuva 27-28).
13.Aseta siipipyörän suojus ja yläsuojus paikalleen (kuva 7-8).
SUUTIN
(Mallit 20/29/44 kW)
1. Irrota ylempi kuori (katso sivu 8).
2. Irrota tuuletin (katso sivu 13).
3. Irrota polttoaineen ja ilman letkut polttimen päästä.
4. Irrota sytytystulpan johto sytytystulpasta.
5. Irrota sytytystulppa polttimen päästä käyttämällä 13/16-tuu-
maista leuka-avainta.
6. Irrota kolme ruuvia käyttämällä 5/16-tuumaista mutterinvään-
nintä ja irrota polttimen pää polttokammiosta.
7. Aseta polttimen pää puristimeen ja kiristä kevyesti.
8. Poista suutin varovasti polttimen päästä käyttämällä 5/8-tuu-
maista hylsyavainta (katso kuva 24).
9. Puhalla paineilmaa suutinpinnan läpi. Tämä irrottaa kaiken
suuttimen alueella olevan lian.
10. Tarkasta, ettei suuttimen sinetissä ole vaurioita.
11. Aseta suutin takaisin polttimen päähän ja kiristä tiukasti (9,1-12,4
Nm).
12. Kiinnitä polttimen pää polttokammioon.
13. Asenna sytytystulppa polttimen suuttimeen.
14. Kiinnitä sytytystulpan johto sytytystulppaan.
15. Kiinnitä polttoaineen ja ilman letkut polttimen päähän.
16. Aseta tuuletin takaisin paikalleen (katso sivu 13).
17. Aseta paikalleen tuulettimen suojus ja ylempi kuorikappale.
HUOLTO
A.
A.
Painemittari

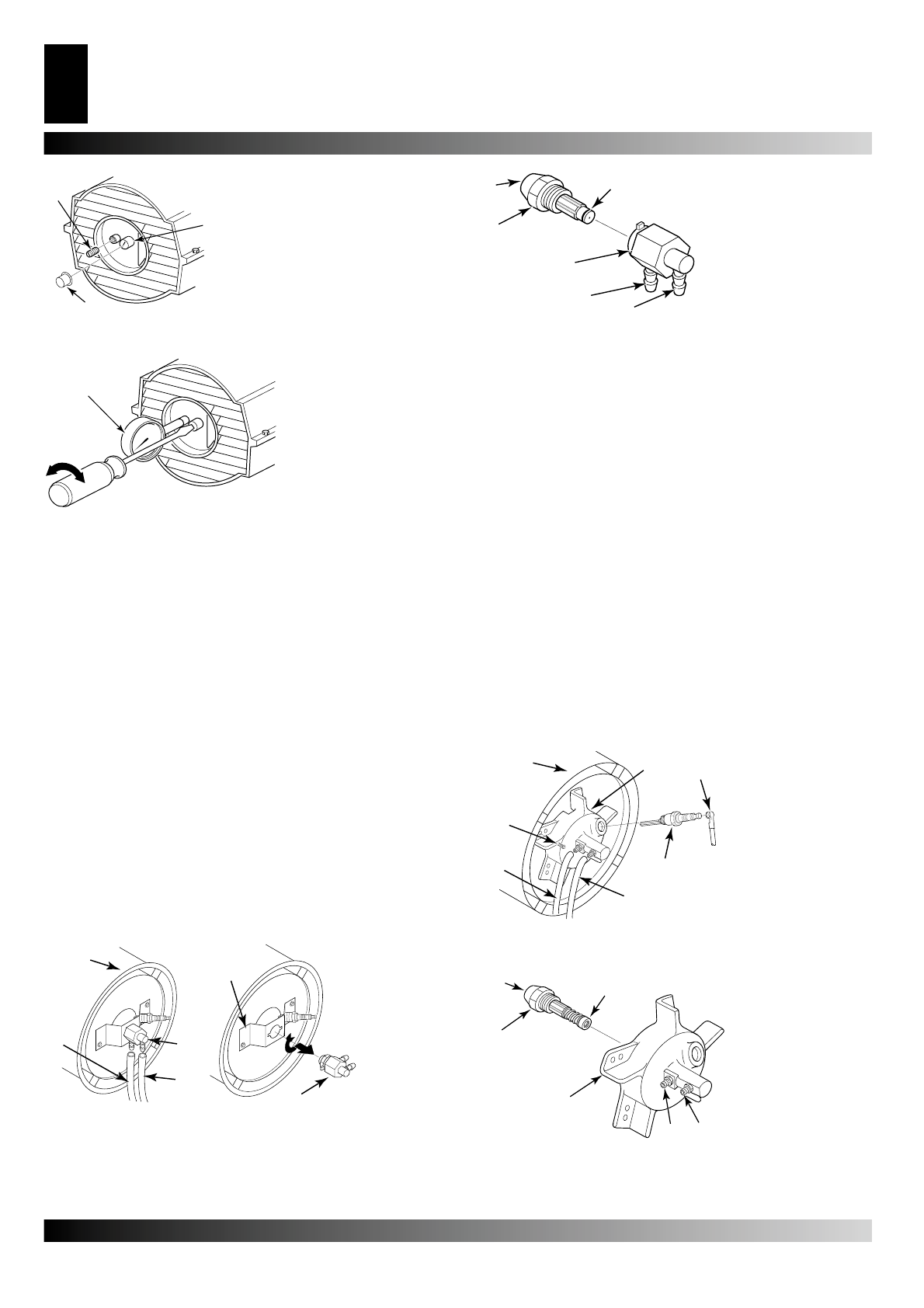

Kuva 19 – Pumpun paineen säätö.
A .
B .
C .
D .
E .
F.
G .
A
.
Polttokammio
B
. Polttimen pää
C.
Sytytystulpan johto
D.
Sytytystulppa
E.
Polttoaineen letku
F.
Ilman letku
G.
Ruuvi
Kuva 23 – Polttimen pään irrotus, mallit (vain mallit 20/29
ja 44 kW).
A .
B .
C .
D .
E .
F.
A
. Suutinpinta
B
. Suuttimen sinetti
C
. Polttoaineletkun
kiinnitys
D
. Ilmaletkun kiin-
nitys
E
. Polttimen pää
F
. Suutin
Kuva 24 – Suuttimen irrotus, mallit (vain mallit 20/29 ja 44
kW).
A.
B.
C.
A.
Painemittarin
tulppa
B.
Päästöventtiili
C.
Muovinen tulppa
Kuva 18 – Painemittarin tulpan poistaminen.
A .
B .
C .
C .
D .
E .
A.
Poltto-
kammio
B.
Suutti-
men sovitin
C.
Suutin ja
suuttimen
sovitin
D.
Poltto-
aineletku
E.
Ilmaletku
Kuva 20 – Polttoaine- ja ilma-
letkujen irrottaminen 10 kW
Kuva 21 – Suuttimen irrot-
taminen 10 kW
A
. Suuttimen etuosa
B
. Suuttimen tiiviste
C
. Polttoaineletkun liitin
D
. Ilmaletkun liitin
E
. Suuttimen sovitin
F
. Suutin
A.
B.
C.
D.
E.
F.
Kuva 22 – Painemittarin tulpan poistaminen.
