6
DK
REPARATION
ADVARSEL: Man må aldrig reparere eller optanke, mens
varmekanonen er sat i stikkontakten, i gang eller varm.
Der er risiko for svære forbrændinger og elektriske stød.

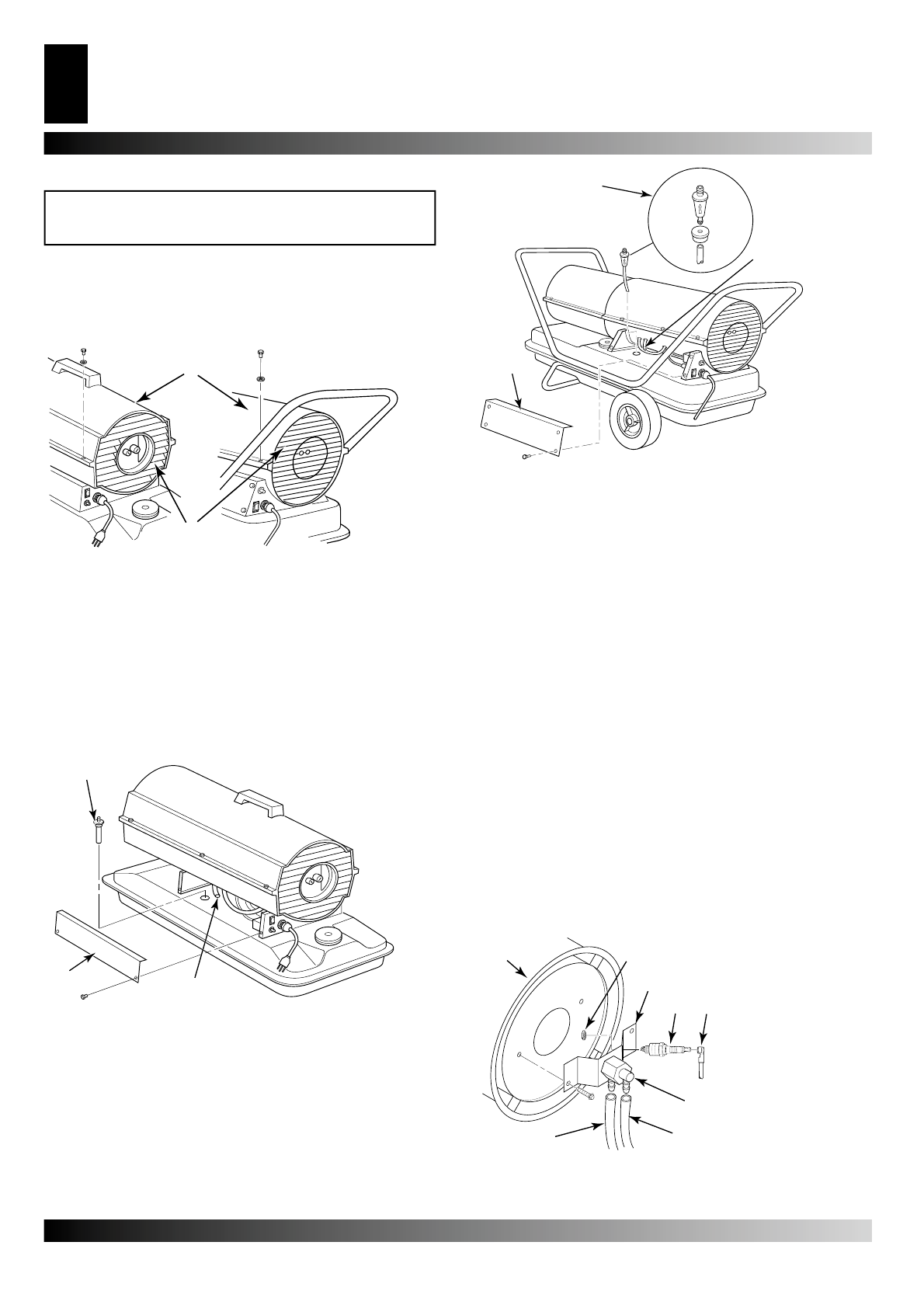

AFMONTERING AF OVERDEL
1. Tag skruer, der holder over- og underdel sammen, og låseski-
ver af på hver side af varmekanonen med en CH 8 topnøgle.
2. Tag overdelen af.
3. Tag blæsergitteret af.
PETROLEUMSFILTER
(Model 10 kW og 20 kW)
1. Tag skruerne af sidedækslet med en CH 8 topnøgle.
2. Tag sidedækslet af.
3. Træk slangen af studsen på petroleums
fi
lteret.
4. Lirk forsigtigt gummibøsning og
fi
lter fri af tanken.
5.Rens
fi
lteret med ren petroleum, og montér det i tanken igen.
6.Sæt slangen på
fi
lterstudsen igen.
7.Skru sidedækslet på igen.
PETROLEUMSFILTER
(Models 29 kW og 44 kW)
1. Tag skruerne af sidedækslet med en CH 8 topnøgle.
2. Tag sidedækslet af.
3. Træk slangen af studsen oven i petroleums
fi
lteret.
4. Lirk forsigtigt gummibøsning og
fi
lter med slange neden i fri af
tanken.
5. Rens
fi
lteret med ren petroleum, og montér det i tanken igen.
6. Sæt slangen på studsen oven i
fi
lteret igen.
7.Skru sidedækslet på igen.
TÆNDRØR
(10 kW Model)
1. Fjern det øverste hylster.
2. Fjern blæseren (se side 9).
3. Fjern brændstof- og luftslangeledningerne fra dysesamlingen.
4. Fjern tændrørledningen fra tændrøret.
5.
Fjern to skruer ved brug af en 5/16” topnøgle og fjern
brænderstroppen.
6. Stil tændrørerets sekskantet del i skruestikket og stram.
7. Fjern tændrørets fastspændingsmøtrik ved brug af en 11/16”
gaffelnøgle.
8. Fjern brænderstroppen fra tændrøret.
9. Rengør og juster tændrørerts elektroder til et 1.4 mm (.055”)
spillerum.
10. Udskift brænderstroppen på tændrøret. Drej brænderstrop-
pen til positionen af tændrør elektroder (se Figur 13).
11. Stram tændrøret med tændrørerets fastspændingsmøtrik.
12. Frakobl tændrørets sekskantet del fra skruestikket.
13. Udskift brænderstroppen på forbrændingskammeret.
14. Fastsæt tændrørets ledning til tændrøret.
15. Fastsæt brændstof- og luftslangeledningerne til dysesam-
lingen.
16. Udskift blæseren (se side 9).
17. Udskift blæser skærmen og det øverste hylster.
Fortsættes
REPARATION
A .
B .
C .
D . E .
F.
G .
H .
A
. Forbrændings-
kammer
B
. Tændrørets fast-
spændingsmøtrik
C
. Brænderstrop
D
. Tændrør
E
. Tændrørledning
F
. Dysesamling
G
. Brændstofs-
langeledning
H
. Luftslangeledning
Figur 11 – Afkobling af tændrørsledninger fra tændings-
kontrol.
A.
B.
Figur 7-8 – Model 10 KW, 20 KW, 29 KW og 44 KW afmon-
tering afoverdel.
A.
Overdel,
B.
Blæsergitter.
A .
B .
C .
Figur 9 – Model 10 kW og 20 kW afmontering af petro-
leumsfi lter.
A
. Petroleums
fi
lter,
B.
Sidedæksel,
C.
Slange
A .
C .
B .
Figur 10 – Model 29 kW og 44 kW afmontering af petrole-
umsfi lter.
A.
Petroleums-
fi
lter, bøs-
ningog nedre
slange,
B
. Øvre slange,
C
. Sidedæksel.
