1. Fjern overdelen.
2. Fjern blæservingen (jf. side 9).
3. Fjern petroleums- og luftslangerne fra dysen (jf. Fig. 17, 18
og 19).
4. Drej dyseenheden 1/4 gang venstre om og tag den af ved at
trække ud i retningen af motoren (jf.
fi
g. 20).
5. Sæt plasthovedet i skruestikken og stram let til.
6. Fjern forsigtigt dysen fra dysebøsningen vha. en CH 16
topnøgle (se
fi
g. 21).
7. Blæs trykluft gennem dysen. Dette vil frigøre eventuel snavs
i dyseområdet.
8. Undersøg dysepakning for beskadigelse.
9. Anbring dysen i dysebøsningen, så den sidder på plads.
Spænd 1/3 omgang mere vha. en 5/8” topnøgle til et moment
på mellem 4,5 og 5,1 Nm. Se
fi
gur 21.
10. Fastgør dysebøsningen til brænderremmen.
11. Fastgør petroleums- og luftslangerne til dysebøsningen. Se
Aftagning af luft- og petroleumsslanger og ledningsføring.
12. Sæt blæservingen på igen (jf.
fi
g. 27-28).
13. Sæt blæsergitteret og overdelen på plads (jf.
fi
g. 7-8).
DYSE
(20/29/44 kW Model)
1. Fjern det øverste hylster (se side 6).
2. Fjern blæseren (se side 9).
3. Fjern brændstof- og luftslangeledningerne fra brændkam-
merhovedet.
4. Fjern tændrørledningen fra tændrøret.
5. Fjern tændrøret fra brændkammerhovedet ved brug af 13/
16« gaffelnøglen.
6. Fjern tre skruer ved brug af en 5/16” topnøgle og fjern hove-
det fra brændkammeret.
7. Stil brændkammerhovedet i skruestikket og stram let.
8. Fjern forsigtigt dysen fra brændkammerhovedet ved brug af
en 5/8” topnøgle (se Figur 24).
9. Blæs trykluft foran dysen. Det befrier dyse området for snavs.
10. Kontroller dysetætningen for eventuelle skader.
11. Udskift dysen i brændkammerhovedet og stram fast (
tilspændingsmoment 9.1-12.4 n-m/80-110 tommer-pund).
12. Fastspænd hovedet til brændkammeret.
13. Installer tændrøret i brændkammerhovedet.
14. Tilslut tændrørledningen til tændrøret.
15. Tilslut brændstof- og luftslangeledningerne til brændkam-
merhovedet.
16. Udskift blæseren (se side 9).
17. Udskift blæser skærmen og det øverste hylster.
REPARATION
A.
A.
Manometer
Figur 19 – Justering af pumpetryk.
A .
B .
C .
D .
E .
F.
G .
A
. Forbrændings-
kammer
B
. Dyse/bøsning
C
. Dyse/bøsning
D
. Fotocelleholder
E
. Luftslange
F
. Dyseholder
Figur 23 Fjernelse af Brndkammerhovedet, 20/29/44 kW.
A .
B .
C .
D .
E .
F.
A
. Forbræn-
dingskammer
B
. Dyse/bøsning
C
. Dyse/bøsning
D
. Luftslange
E
. Fotocellehol-
der
F
. Dyseholder
Figur 24 Fjernelse af dysen, 20/29/44 kW Models
A.
B.
C.
D.
E.
F.
A
. Dyse,
indsprøjtningsside
B
. Dysepakning
C
.
Petroleumsslangestuds
D
. Luftslangestuds
E
. Dysebøsning
F
. Dyse

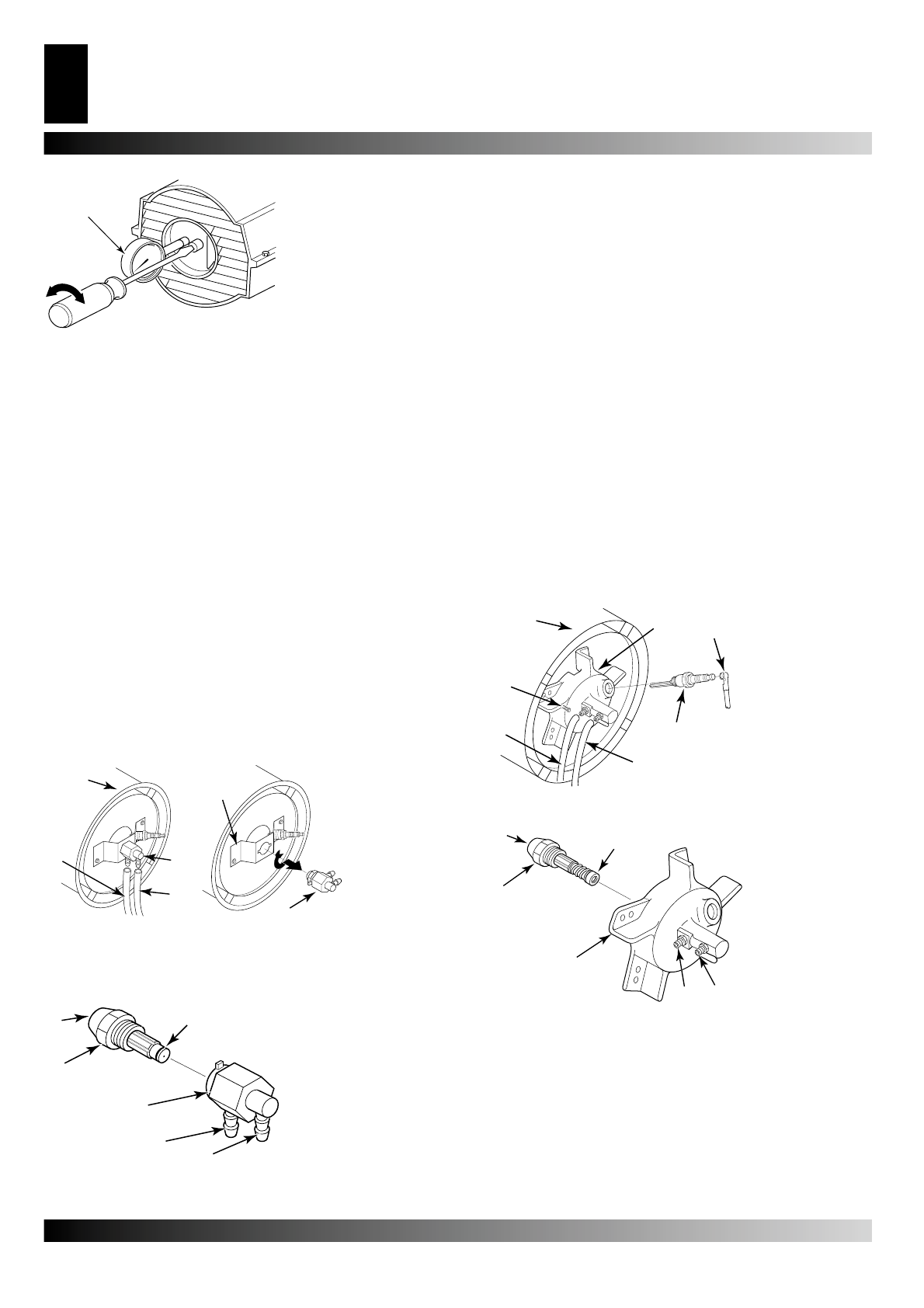

Figur 22 – Dyse og dysebøsning.
A .
B .
C .
C .
D .
E .
A
.
Forbræn-
dingskammer
B
. Dyse/
bøsning
C
. Petrole-
umsslange
D
. Luftslange
E
. Fotocelle-
holder
F
. Dyseholder
Figur 20 - Aftagning af
luft-ogpetroleumsslan-
ger (10Kw Model)
Figur 21 - Aftagning af
dyse og dysetilpas.
