7
NL
BOUGIE
(modellen 20, 29 en 44 kW)
1.Verwijder bovenste deel van behuizing (zie
fi
guur 7-8).
2.Verwijder ventilator (zie pagina 9).
3.Maak bougiekabel los van bougie.
4.Draai bougie los uit branderkop met een steeksleutel CH 21.
5.Maak bougie schoon en stel elektrodeafstand:
20, 30 kW Modellen
: 1,9 mm
44 kW Model
: 2,8 mm
6.Draai bougie weer in branderkop.
7.Bevestig bougiekabel aan bougie.
8.Plaats ventilator weer terug (zie pagina 9).
9.Breng ventilatorrooster en bovenste deel van behuizing weer
aan.
HET LUCHTUITLAAT-, LUCHTINLAAT- EN LINT-
FILTER
1. Verwijder bovenste deel van behuizing (zie
fi
guur 7-8).
2. Verwijder schroeven uit
fi
lterdekselmet een dopsleutel CH8.
3. Verwijder
fi
lterdeksel.
4. Vervang luchtuitlaat- en lint
fi
lter.
5. Was of vervang luchtinlaat
fi
lter (zie
Preventief onderhoud
,
pag. 5).
6. Breng
fi
lterdeksel weer aan.
7. Breng ventilatorrooster en bovenstedeel van behuizing weer
aan.
BELANGRIJK: Breng geen olie aan op defi lters
DE POMPDRUK BIJSTELLEN
1. Verwijder manometerplug uit
fi
lterdeksel.
2. Monteer manometer (onderdeelnr. 4109.427).
3. Zet kachel aan (zie
Bediening
, pagina 4).Laat motor op volle
snelheid komen.
4. Stel druk bij. Draai overdrukklep naarrechts voor hogere druk
en naar linksvoor lagere druk. Zie gegevens hiernaastvoor
juiste druk voor diverse modellen.
5.Verwijder manometer. Brengmanometerplug weer in
fi
lterdeksel aan (Modellen
10 kW
en
20 kW
afgebeeld).
Model
Pompdruk (Bar/PSI)
10 kW
0,207 / 3
20 kW
0,365 / 5,3
29 kW
0,275 / 4
44 kW
0,337 / 4,9

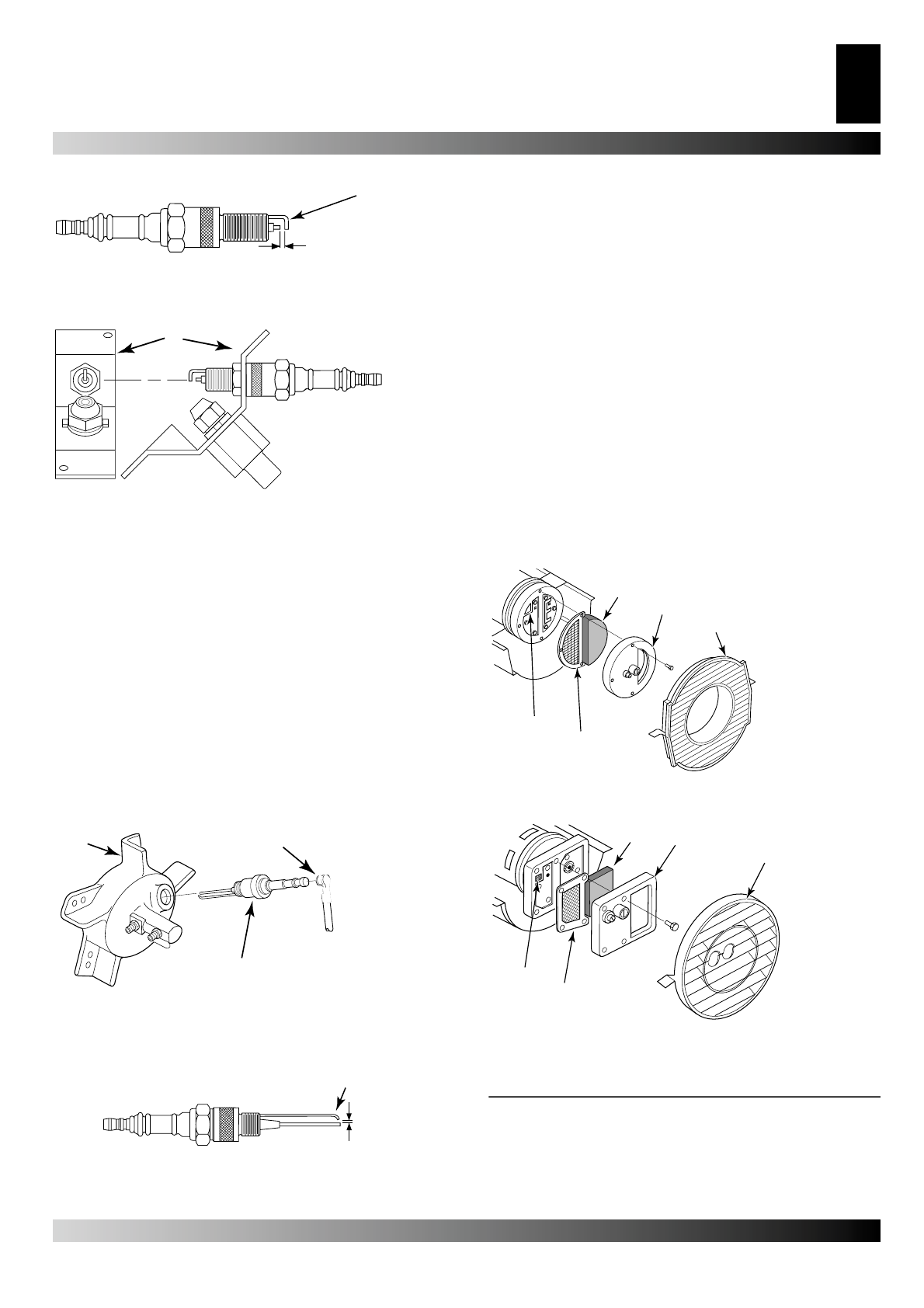

ONDERHOUDSPROCEDURES
A.
1,4 mm
A
.Hier buigen om
elektrodeafstand in te stellen
Figuur 12 – Elektrodeafstand, model 10 kW.
A .
A
.Branderbeugel.
Figuur 13 – Stand van bougie, model 10 kW.
A .
B .
C .
A
.Branderkop
B
.Bougiekabel
C
.Bougie
Figuur 14 – Verwijderen van bougie, modellen 20, 29 en
44 kW.
A.
B.
A
.Hier buigen om elektrodeafstand in
te stellen
B.
Elektrodeafstand
Figuur 15 – Elektrodeafstand, modellen 20, 29 en 44 kW.
A.
B.
C.
D.
E.
Figuur 16 – Luchtuitlaat-, luchtinlaat- en lintfi lter, modellen
10 KW en 20 KW.
A
.Luchtinlaat
fi
lter,
B
.Filterdeksel,
C
.Ventilatorrooster,
D
.Luchtuitlaat
fi
lter,
E
.Lint
fi
lter.
A.
B.
C.
D.
E.
Figuur 14 – Luchtuitlaat-, luchtinlaat- en lintfi lter, modellen
29 KW en 44 KW.
A
.Luchtinlaat-
fi
lter
B
.Filterdeksel
C
.Ventilator-
rooster
D
.Luchtuitlaat-
fi
lte
E
.Lint
fi
lter
