7
IT
ACCENSIONE
20, 29 e 44 kW
1. Rimuovere il semiguscio superiore e la griglia di prot.(
fi
g.7-8).
2. Rimuovere la ventola (vedi
fi
g. 27-28).
3. Rimuovere dalla candela il cavo alta tensione.
4. Rimuovere la candela dalla testina di combustione usando la
chiave CH 21.
5. pulire e controllare gli elettrodi della candela:
20-29 kW 1,9 mm ;
44 kW 2,8 mm.
6. Rimontare la candela sulla testina di combustione
7. collegare il cavo alta tensione sulla candela,
8. rimontare la ventola
9. rimontare la copertura superiore
FILTRI DI INGRESSO E DI USCITA DELL’ARIA E
FILTRO ANTIPOLVERE
1. Rimuovere il semiguscio superiore (vedi
fi
g. 7-8).
2. Rimuovere le viti del coperchio dei
fi
ltri, usando una chiave a
tubo CH 8.
3. Rimuovere il coperchio dei
fi
ltri.
4. Cambiare il
fi
ltro di uscita dell’aria e quello antipolvere.
5. Lavare o sostituire il
fi
ltro di ingresso dell’aria (vedere il
Programma di manutenzione preventiva
a pag. 5).
6. Rimontare il coperchio dei
fi
ltri.
7. Rimontare la griglia della ventola ed il semiguscio superiore.
IMPORTANTE: non ungere i fi ltri.
REGOLAZIONE DELLA PRESSIONE DEL
COMPRESSORE
1. Rimuovere il tappo per manometro e il tappo di plastica (solo
per modelli 10 e 20 kW) dal coperchio dei
fi
ltri dell’aria.
2. Montare il manometro accessorio (code 4109.427).
3. Accendere il riscaldatore (vedi
Funzionamento
a pag. 4).
Attendere che il motore sia caldo.
4. Regolare la pressione. Ruotare la valvola di sicurezza in
senso orario per aumentare la pressione oppure in senso
antiorario per ridurla. A lato ci sono le pressioni corrette.
5. Rimuovere il manometro, tappo per manometro e tappo di
plastica (solo per modelli 10 e 20 kW) sul coperchio dei
fi
ltri.
PROCEDURE DI MANUTENZIONE
A .
B .
C .
A
. Testina di
combustione
B
.cavo di
alimentazione
candela
C
.Candela

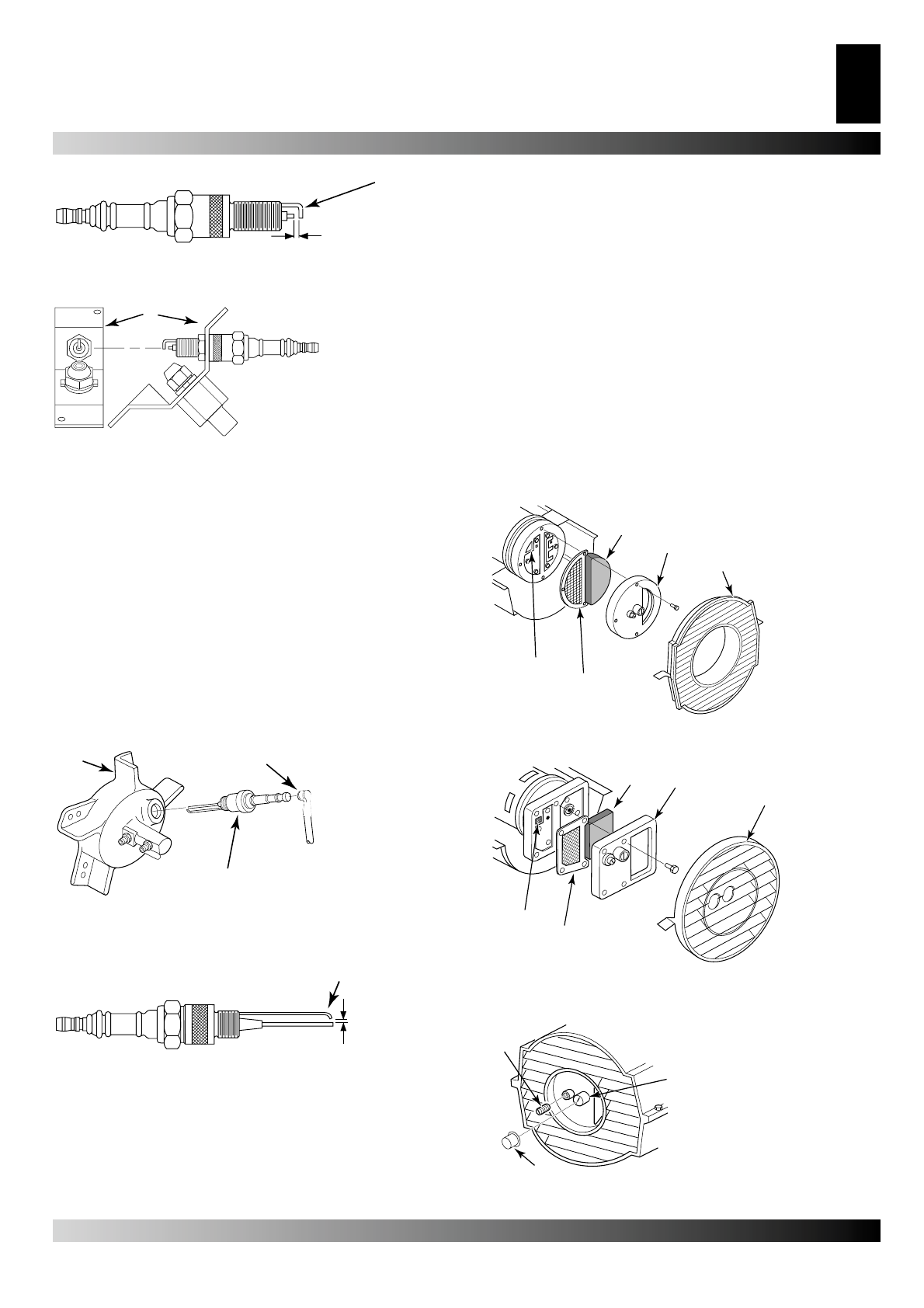

Figura 14 – Rimozione candela.
A.
1,4 mm
A
.Distanza degli elettrodi
Figura 12 – Distanza degli elettrodi della candela candela.
A .
A
.Staffa per
ugello
Figura 13 – Rimozione candela.
A.
B.
A
.Elettrodi
B
.Distanza
Figura 15 – Distanze degli elettrodi.
A.
B.
C.
D.
E.
Figura 16 – Filtri di ingresso e di uscita dell’aria, Modelli 10
KW e 20 KW.
A
. Filtro ingresso
aria
B
.Coperchio
fi
ltri
C
. Griglia di
protezione
D
. Filtro di uscita
aria
E
. Filtro
antipolvere.
A.
B.
C.
D.
E.
Figura 17 – Filtri di ingresso e di uscita dell’aria, Modelli 29
KW e 44 KW.
A
. Filtro
ingresso
aria
B
. Coperchio
fi
ltri
C
. Griglia di
protezione
D
. Filtro di
uscita aria
E
. Filtro
antipolvere.
A.
B.
C.
A.
Tappo per manometro
B.
Valvola di sicurezza
C.
Tappo di plastica
Figura 18 – Rimozione del tappo per manometro.
