1. Avlägsna det övre höljet (se sid 7).
2. Lossa skruvarna i sidoskyddet med en muttermejsel 5/16”.
3. Avlägsna
fi
lterbakstycket och luft
fi
ltren.
4. Lossa pumpplattan med en muttermejsel 5/16”.
5. Avlägsna pumpplatta.
6. Avlägsna rotor, insats och rotorblad.
7. Kontrollera om det
fi
nns restavfall i pumpen. I sådant fall,
rengör med hjälp av tryckluft.
8. Sätt tillbaka insats och rotor.
9. Kontrollera rotoravståndet. Om nödvändigt justera till 0,076/
0,101 mm (se
fi
gur 25).
Obs: Vrid rotorn ett helt varv för att försäkra dig om att
avståndet är 0,076/0,101 där detta är som minst. Justera om
nödvändigt.
10.Sätt tillbaka roterblad, pumpplatta, luft
fi
lter och
fi
lterbakstycke.
11.Sätt tillbaka
fl
äktgaller och det övre höljet.
12.Justera pumptrycket (se sid 8).
Obs: Om rotorn fortfarande låser sig, gör enligt följande:
13.Utför steg 1 till 6 enligt ovan.
14.Placera ett
fi
nkornigt sandpapper på en plan yta. Slipa
rotorn lätt genom att göra en åtta med handen fyra gånger
(se
fi
gur 26).
15.Sätt tillbaka insats och rotor.
16.Utför steg 10 till 12 enligt ovan.
FLÄKT
VIKTIGT: Fläkten ska avlägsnas från motoraxeln innan motorn
avlägsnas från
fl
äkten.
Om motorn tynger ner
fl
äkten kan detta skada
fl
äktroteringen.
1. Avlägsna det övre höljet (se sid 7).
2. Använd en 2,5 mm insexnyckel för att lossa fästskruven som
håller fast
fl
äkten i motoraxeln.
3. För av
fl
äkten från motoraxlen.
4. Rengör
fl
äkten med en mjuk trasa fuktad i fotogen eller
lösningsmedel.
5. Torka noggrant
fl
äkten.
6. Sätt tillbaka
fl
äkten på motoraxeln. Placera
fl
äktens nav mot
motoraxeln. (Se
fi
gur 28).
7. Placera fästskruven på axelns plana yta. Drag åt hårt, 4,5 till
5,6 N-m.
8. Sätt tillbaka
fl
äktgallret och det övre höljet.
TILLVÄGAGÅNGSSÄTT VID UNDERHÅLL
A.
B.
C.
D. E.
F.
G.
H.
A
. Rotorblad,
B
. Pumpplatta,
C
. Filter för
luftintag,
D
. Filterbak-
stycke,
E
. Fläktgaller,
F
. Filter för
luftutsläpp,
G
. Rotor,
H
. Insats

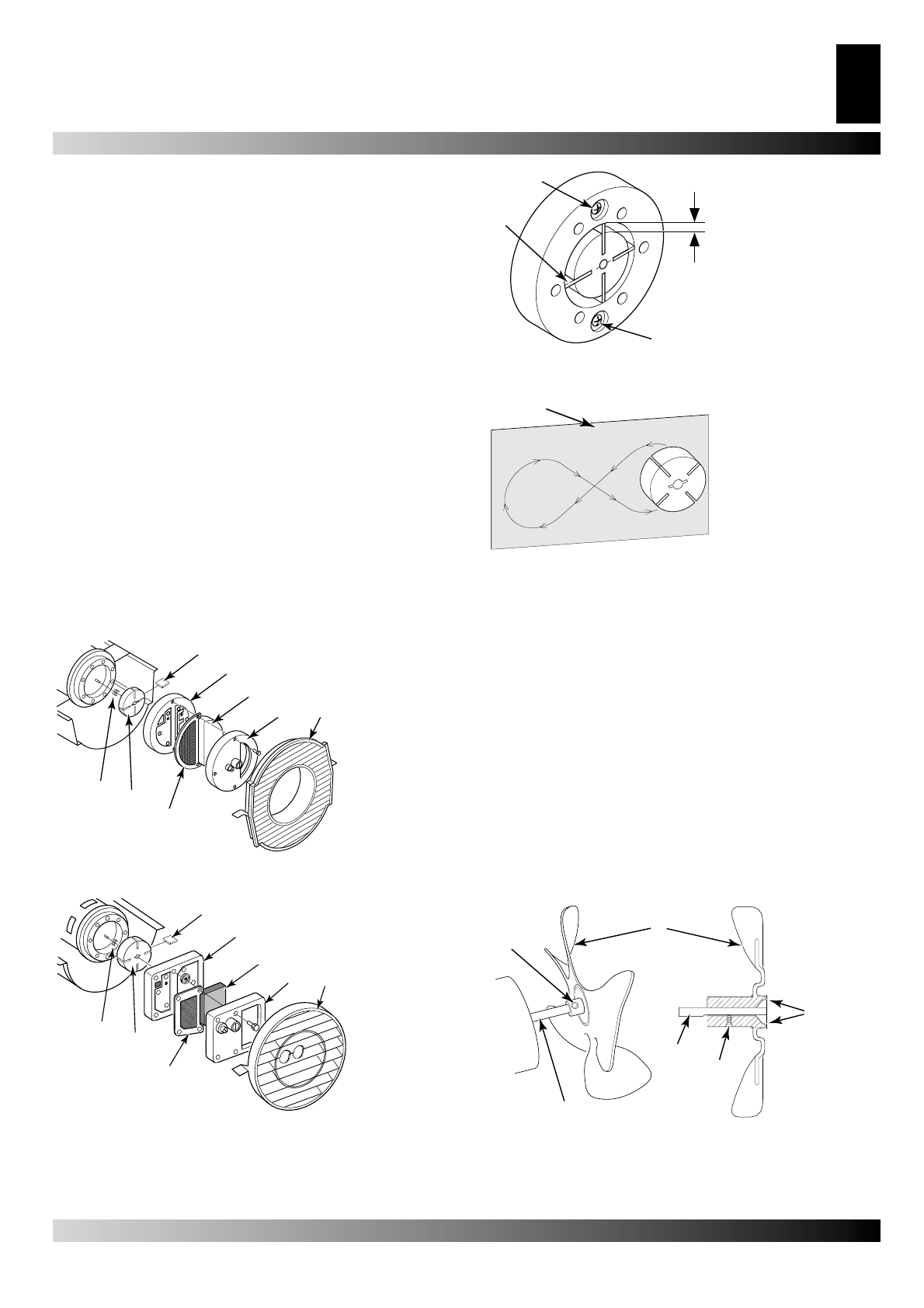

Figur 25 – Rotorplacering, Modell 10 kW och 20kW.
A.
B.
C.
D. E.
F.
G.
H.
Figur 26 – Rotorplacering, Modell 30 kW och 43 kW.
A
. Rotorblad,
B
. Pumpplatta,
C
. Filter för
luftintag,
D
. Filterbak-
stycke,
E
. Fläktgaller,
F
. Filter för
luftutsläpp,
G
. Rotor,
H
. Insats
A.
B.
C.
A.
A
. Justerskruv
B
. Avstånd 0,076/
0,101 mm
Uppmätt med
rotormätare
C
. Rotorblad
Figur 27 – Rotorplacering, Modell 30 kW och 43 kW.
A.
A
. Sandpapper
Figur 28 – Att slipa rotorn
B .
C .
A .
B .
C .
D .
Figur 29 – Placering av fl äkt,
motoraxel och fästskruv
A
.Fläkt,
B
.Motoraxel,
C
.Fästskruv,
D
.Fläktnav
Figur 30 – Fläktens inre delar
