ADVARSEL: Det må aldri utføres service på varmeapparatet
mens det er koplet til strømnettet, eller mens det er i bruk eller
varmt. Dette kan føre til alvorlige brannskader og elektrisk støt.
FJERNING AV DETØVRE DEKSLET
1. Fjern skruene og låseskivene på hver side av varmeapparatet
ved hjelp av en CH 18- tommers pipe. Disse skruene holder
øvre og nedre deksel sammen.
2. Løft av det øvre dekslet.
3. Ta av vifteskjermen.
BRENNSTOFFILTER
(Modellene 10 kW og 20 kW)
1. Fjern skruene på sidedekslet ved hjelp av en CH 8 tommerspipe.
2. Ta av sidedekslet.
3. Trekk brennstoffslangen av brennstof
fi
ltret.
4. Lirk bøssing og brennstof
fi
lter forsiktig ut av brennstofftanken.
5.Rengjør brennstof
fi
ltret med rent brennstoff, og sett det tilbake
i tanken.
6.Fest brennstoffslangen til brennstof
fi
ltret.
7.Sett på sidedekslet.
BRENNSTOFFILTER
(Modellene 29 kW og 44 kW)
1. Fjern skruene på sidedekslet ved hjelp av en CH 8 tommerspipe.
2. Ta av sidedekslet.
3. Trekk den øvre brennstoffslangen av brennstof
fi
ltret.
4.
Lirk bøssing, nedre brennstoffslange og brennstof
fi
lter
forsiktig ut av brennstofftanken.
5. Rengjør brennstof
fi
ltret med rent brennstoff, og sett det tilbake
i tanken.
6. Fest øvre brennstoffslange til brennstof
fi
ltret.
7.Sett på sidedekslet.
TENNPLUGG
(Modellene 10 kW)
1.Ta av det øvre dekslet og vifteskjermen (se
fi
gur 7-8).
2.Ta ut viften (slå opp på side 9).
3.Skru ut de 4 skruene på sidedekslet ved hjelp av en CH 8
tommers pipe og ta av sidedekslet (se
fi
gur 9 eller 10)
4.Kople tennkablene (7+8) fra tennspolen (se
fi
gur 11). Trekk
tennkablene opp gjennom hullet i det nedre dekslet.
5.Kople fra brennstoffslangen og luftslangen. Ta fotocellen utav
braketten (se
fi
gur 11).
6.Ta ut forbrenningskammeret. Still forbrenningskammeret på
siden med braketten til dyseadapteren øverst (se
fi
gur 12).
7.Skru ut tennpluggskruen ved hjelp av en CH 5,5 tommers pipe.
Fjern tennpluggen forsiktig fra braketten til dyseadapteren.
8.Ta reservetennpluggen forsiktig ut av isoporpakningen.
9.Sett varsomt tennpluggen inn i åpningen på braketten til
dyseadapteren. Tennpluggelementet må ikke utsettes for støt.
Fest tennpluggen til dyseadapteren med en skrue ved hjelp av
en 1/4-tommers pipe (se
fi
gur 12). Trekk til 0,90 til 1,69 Nm.
Pass på å ikke trekke til for mye.
10.Sett forbrenningskammeret tilbake på plass.
11.Før tennkablene tilbake gjennom hullet i det nedre dekslet.
Kople kablene til tennspolen.
12.Sett sidedekslet på plass (se
fi
gur 9 eller 10, side 8).
13.Kople til og før brennstoffslangen og luftslange
til brennerhodet. Slå opp på
Utskifting av luft- og
brennstoffslanger og riktig ruting
, side 9.
14.Sett fotocellen på plass i braketten til fotocellen. Før kablene
som vist på
fi
gur 17, 18 eller 19.
15.Sett i viften (se
fi
gur 27-28).
16.Sett vifteskjermen og det øvre dekslet på plass (se
fi
g 7-8).
forts.
SERVICEPROSEDYRER
A .
B .
C .
D . E .
F.
G .
H .
A
.Forbrenningskammer
B
.Tennpluggens
monteringsmutter
C
.Brennreim
D
.Tennplugg
E
.Tennpluggledning
F
.Dysekopling
G
.Brennstoffslange
H
.Luftslange

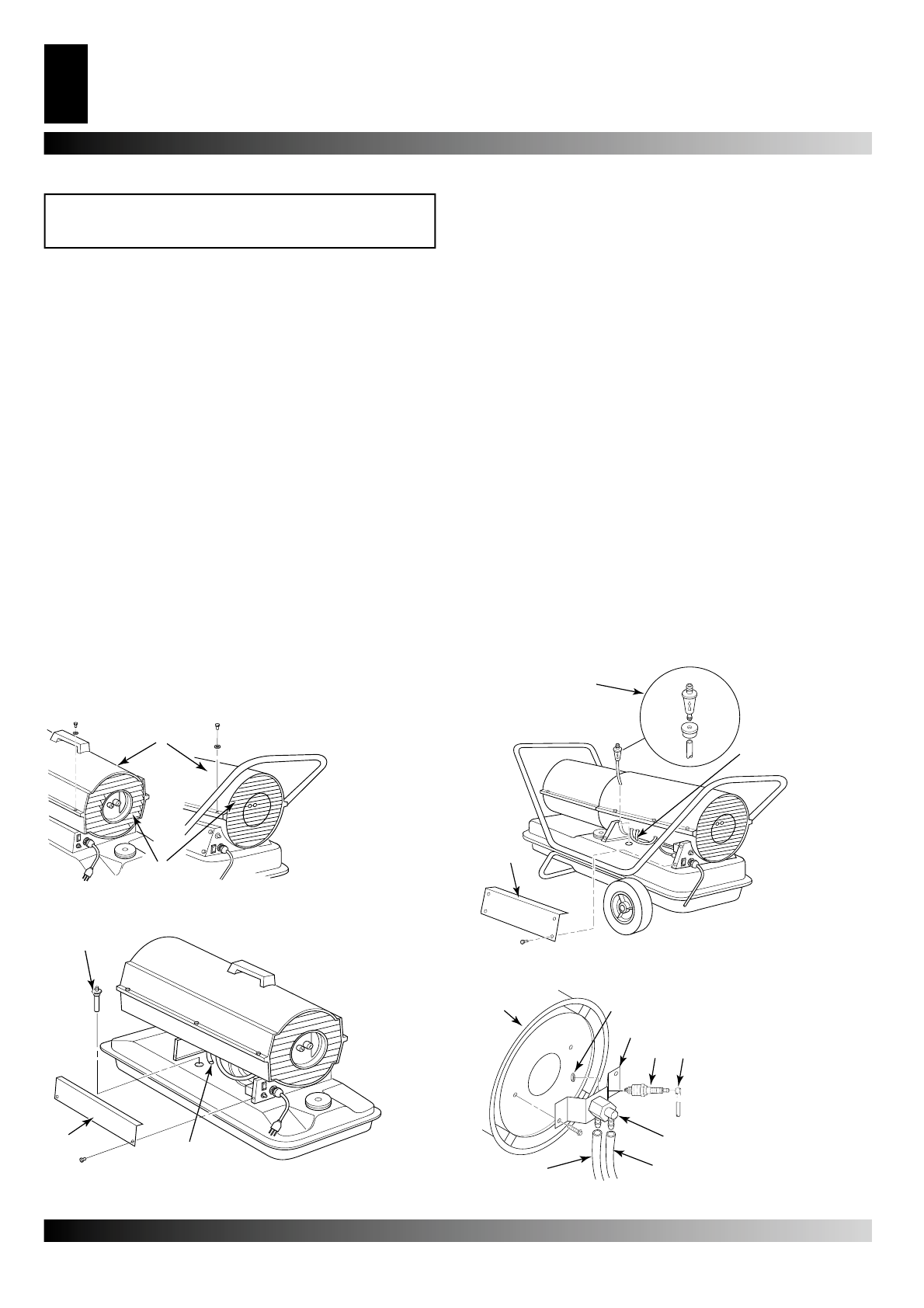

Figur 11 – Fjerning av tennplugg 10 kW Modell.
A.
B.
Figur 7-8 – Fjerning av detøvre dekslet, modellene 10 KW,
20 KW, 29 KW og 44 KW.
A.
Øvre
deksel,
B.
Vifteskjerm
A .
B .
C .
Figur 9 – Fjerning av brennstoffi ltret, modellene 10 kW
og 20 kW.
A
. Brennstof
fi
lter,
B.
Sidedeksel,
C.
Brennstoffslange
A .
C .
B .
Figur 10 – Fjerning av brennstoffi ltret, modellene 29 kW
og 44 kW.
A
. Brennstof
fi
lter,
B.
Sidedeksel,
C.
Brennstoffslange
