6
SV
TILLVÄGAGÅNGSSÄTT VID
UNDERHÅLL
VARNING: Utför aldrig service på värmefl äkten då denna
är elansluten eller varm. Detta kan orsaka brännskador
och elektriska stötar.
ATT AVLÄGSNA DET ÖVRE HÖLJET
1. Lossa skruvar och låsbrickor på var sida av värme
fl
äkten
med hjälp av en muttermejsel 5/16” .
2. Lyft av det övre höljet.
3. Avlägsna
fl
äktgallret.
BRÄNSLEFILTER
(Modell 10 och 20 kW)
1. Lossa skruvarna i sidohöljet med en muttermejsel 5/16”.
2. Avlägsna sidohöljet.
3. Lyft av bränsleledningen i gummi från bränsle
fi
ltrets topp.
4. Bänd försiktigt ur hylsa och bränsle
fi
lter.
5. Rengör bränsle
fi
ltret med rent bränsle och sätt sedan tillbaka
det i tanken.
6. Sätt tillbaka bränsleledningen på bränsle
fi
ltrets topp.
7. Sätt tillbaka sidohöljet.
BRÄNSLEFILTER
(Modell 29 och 44 kW)
1. Lossa skruvarna i sidohöljet med en muttermejsel 5/16”.
2. Avlägsna sidohöljet.
3. Lyft av den övre bränsleledningen från bränsle
fi
ltrets topp.
4. Bänd försiktigt ur hylsa, undre bränsleledning och bränsle
fi
lter.
5. Rengör bränsle
fi
ltret med rent bränsle och sätt sedan tillbaka
det i tanken.
6. Sätt tillbaka den övre bränsleledningen på bränsle
fi
ltrets topp.
7. Sätt tillbaka sidohöljet.
TÄNDSTIFT
(Modell 10 kW)
1. Ta bort den övre stommen (se sid. 8).
2. Ta bort
fl
äkten (se sid. 13).
3. Ta bort bränsle- och luftslangarna från munstycket.
4. Ta bort tändstiftssladden från tändstiftet.
5. Ta bort två skruvar genom att använda en skruvmejsel av
typen 5/16” och ta bort brännarens band.
6. Placera den sexkantiga delen av tändstiftet i ett skruvstäd
och dra åt.
7. Ta bort tändstiftets monteringsmutter genom att använda en
nyckel 11/16” med öppen ände.
8. Ta bort brännarens band från tändstiftet.
9. Rengör och ändra öppning på tändstiftets elektroder till en
öppning på 1,4 mm (0,055”).
10. Sätt tillbaka brännarens band på tändstiftet. Rotera bandet
för korrekt placering av tändstiftets elektroder (se Fig. 13).
11. Dra åt tändstiftet med tändstiftets installationsmutter.
12. Lossa den sexkantiga delen av tändstiftet från tvingen.
13. Sätt tillbaka brännarens band i förbränningskammaren.
14. Fäst tändstiftssladden vid tändstiftet.
15. Fäst bränsle- och luftslangen vid munstycksenheten.
16. Sätt tillbaka
fl
äkten (se sid. 13).
17. Sätt tillbaka
fl
äktskyddet och den övre stommen.
FELSÖKNINGSGUIDE
TILLVÄGAGÅNGSSÄTT VID UNDERHÅLL
A .
B .
C .
D . E .
F.
G .
H .
A
. Brännkammare
B
. Tändstiftets monte-
ringsmutter
C
. Fäste adapter mun-
stycke
D
. Tändstift
E
. Tändstiftssladd
F
. Munstyckets enhet
G
. Bränslelednings-
slang
H
. Luftkanalslang
Figur 11 – Att koppla ur tändkablar från tändförställning
A.
B.

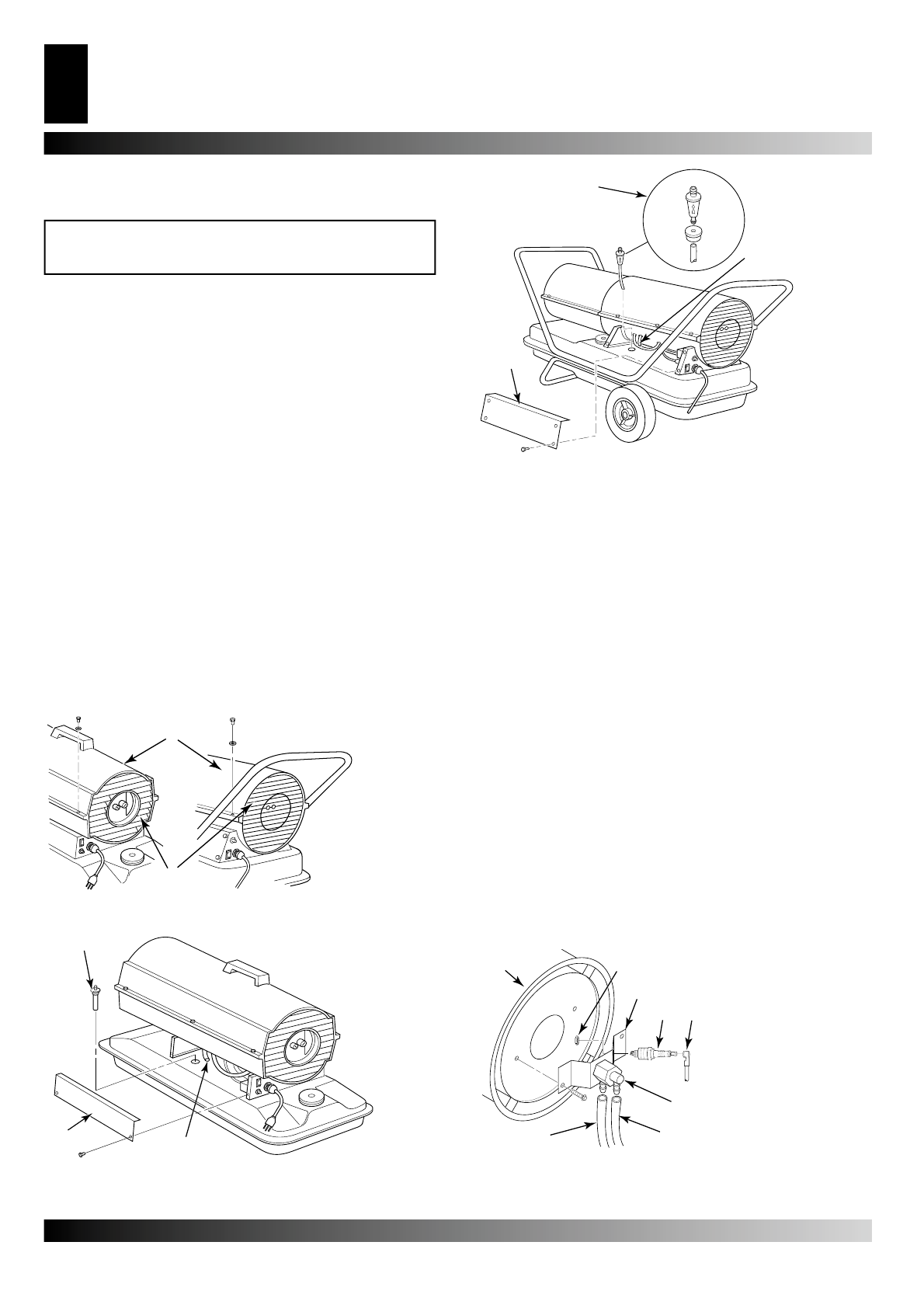

Figur 7-8 – Att avlägsna det övre höljet.
A.
Övre hölje,
B.
Fläktgaller
A .
B .
C .
Figur 9 – Att avlägsna bränslefi ltret, Modell 10 KW och
20 KW.
A
. Bränsle
fi
lter,
B.
Sidoskydd,
C.
Bränsleledning
A .
C .
B .
Figur 10 – Att avlägsna bränslefi ltret, Modell 29 KW och
44 KW.
A
. Bränsle
fi
lter,
B.
Sidoskydd,
C.
Bränsleledning
