7
DK
TÆNDRØR
(20/29/44 kW Models)
1. Fjern det øverste hylster (se side 6).
2. Fjern blæseren (se side 9).
3. Fjern tændrørledningen fra tændrøret.
4. Fjern tændrøret fra brændkammerhovedet ved brug af en
13/16” gaffelnøgle.
5. Rengør og juster tændrørerets elektroder som følger: 70/1
00,000 Btu/Hr Models: 1.9 mm (.075«) spillerum 150,000
Btu/Hr Model: 2.8 mm (0.110«) spillerum
6. Installer tændrøret på brænderkammerhovedet.
7. Tilslut tændrørledningen til tændrøret.
8. Udskift blæseren (se side 9).
9. Udskift blæser skærmen og det øverste hylster.
LUFTINDTAGS-, AFGANGS- OG FNUGFILTRE
1. Tag overdelen af, (jf.
fi
g. 7-8).
2. Tag
fi
lterdækselskruerne af med en CH 8 skruenøgle.
3. Tag
fi
lterdækslet af.
4. Udskift luftafgangs- og fnug
fi
ltrene.
5. Vask eller udskift indtags
fi
lteret (jf. afsnit Forebyggendevedlig
eholdsplan, side 5).
6. Genmontér
fi
lter og
fi
lterdæksel.
7. Sæt blæsergitter og overdel på igen.
VIGTIGT: Filtrene må ikke olieres.
PUMPETRYK, JUSTERING
1. Tag manometerprop og plasthætte (kun model 10 kW og 20
kW) af
fi
lterdækslet.
2. Montér manometret (ekstraudstyr, rsd.nr. 4109.427).
3. Start varmekanonen, jf. afsnit
Betjening
, side 4, og vent til
elmotoren er på fulde omdrejninger.
4. Trykket justeres ved at dreje overtryksventilen; højre om øger
trykket, venstre om reducerer trykket. I tabellen ved siden af
anføres korrekt tryk efter model.
5. Afmontér manometret, og sæt manometerprop og plasthætte
(kun model 10 kW og 20 kW) på
fi
lterdækslet igen.
Model
Pumpetryk (Bar/PSI)
10 kW
0,207 / 3
20 kW
0,365 / 5,3
29 kW
0,275 / 4
44 kW
0,337 / 4,9
REPARATION
A .
B .
C .
A
.Brændkammerhoved
B
.Tændrørledning
C
.Tændrør

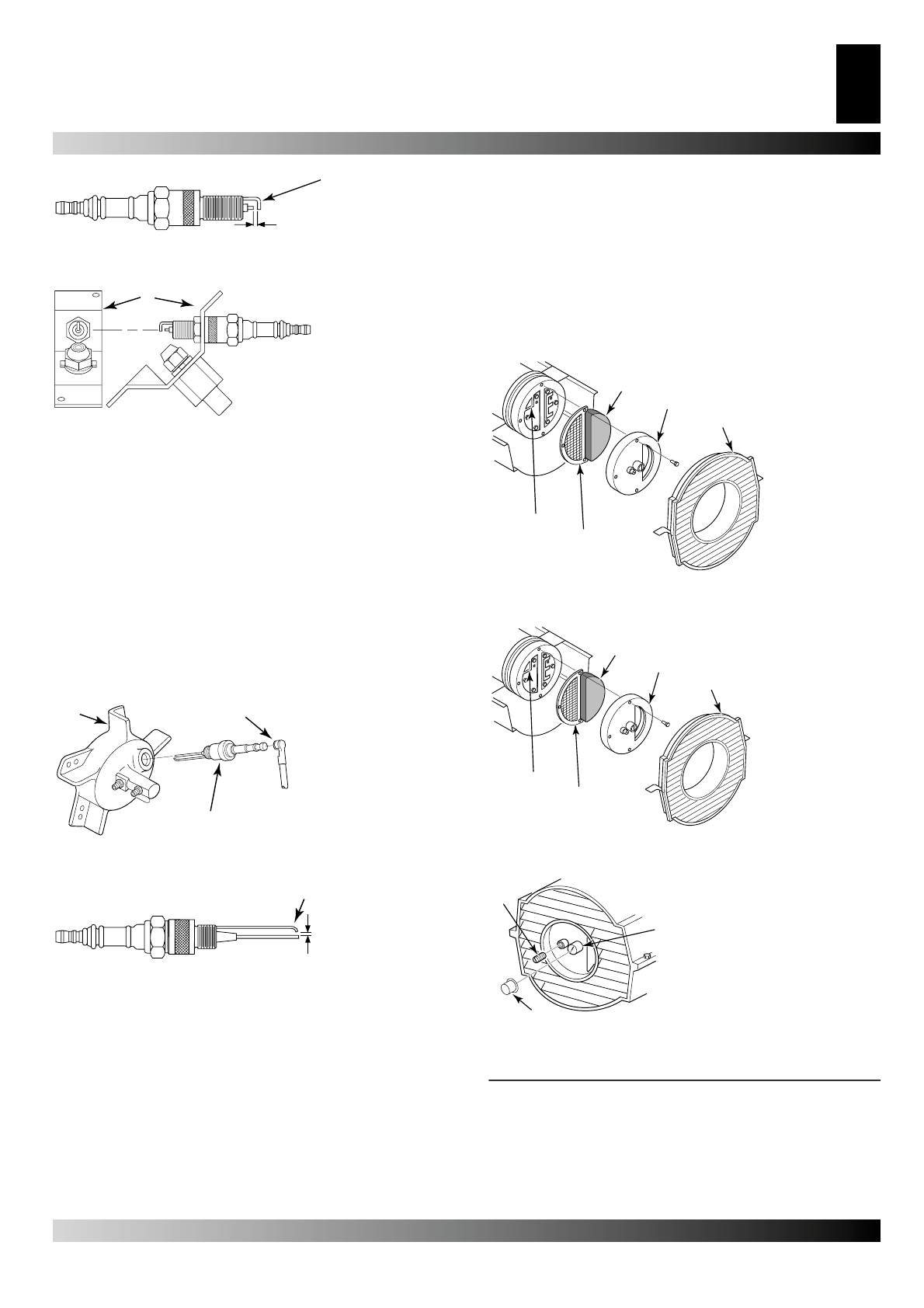

Figur 14 – Fjernelse af tændrøret, 20/29/44 kW Models
A.
1,4 mm
A
. Bøj her for
at justere
spillerum-
met
Figur 12 – Tændrørspillerum, 10 kW Model.
A .
A
. Brænderstrop
Figur 13 – Tændrør rotation, 10 kW Model Only.
A.
B.
A
. Bøj her for
at justere
spillerum-
met
Figur 15 – Tændrør spillerum, 20/29/44 kW Models.
A.
B.
C.
D.
E.
Figur 16 – Model 10 KW og 20 KW luftindtags-, afgangs-og
fnugfi ltre.
A
.Luftindtags
fi
lter,
B
.Filterdæksel,
C
.Blæsergitter,
D
.Luftafgangs
fi
lter,
E
.Fnug
fi
lter.
A.
B.
C.
D.
E.
Figur 17 – Model 29 KW og 44 KW luftindtags-, afgangs-og
fnugfi ltre.
A
.Luftindtags
fi
lter,
B
.Filterdæksel,
C
.Blæsergitter,
D
.Luftafgangs
fi
lter,
E
.Fnug
fi
lter.
A.
B.
C.
A.
Manometerprop
B.
Overtryksventil
C.
Plasthætte
Figur 18 – Afmontering af manometerprop.
