7
ES
BUJIA DE ENCENDIDO
(20/29/44 kW)
1. Quitar la cobertura superior
2. Quitar el ventilador
3. Quitar de la bujía el cable alta tensión
4. Quitar la bujía de la cabecilla de combustión usando la llave
CH 21
5. Limpiar y controlar los electrodos de la bujía: 20-29 kW 1,9
mm ; 44 kW 2,8 mm.
6. Volver a montar la bujía sobre la cabecilla de combustión
7. Conectar el cable alta tensión sobre la bujía
8. Volver a montar el ventilador
9. Volver a montar la cobertura superior
FILTROS DE SALIDA DE AIRE, DE ADMISIÓN
DE AIRE Y DE PELUSA
1. Quite el casco superior (vea la
fi
g. 7-8).
2. Quite los tornillos de la cubierta del extremo del
fi
ltro con
unallave de tuercas de CH 8.
3. Quite la cubierta del extremo del
fi
ltro.
4. Reemplace los
fi
ltros de salida de aire y de pelusa.
5.
Lave o reemplace el
fi
ltro de admisión de aire (vea
Programade mantenimiento preventivo, página 6).
6. Vuelva a colocar la cubierta del extremo del
fi
ltro.
7. Vuelva a colocar el protector del ventilador y el casco
superior.
IMPORTANTE: No aceite los fi ltros.
AJUSTE DE LA PRESIÓN DE LA BOMBA
1. Quite el tapón para manómetro y la tapa de plástico (10 kW y
20 kW solamente) de la cubierta del extremo del
fi
ltro.
2. Instale el manómetro accesorio (No. de pieza 4109.427).
3. Encienda el calentador (vea
Funcionamiento
, página 5).
Permita que el motor alcance su velocidad plena.
4. Ajuste la presión. Gire la válvula de alivio hacia la derecha
para aumentar la presión. Gire la válvula de alivio hacia la
izquierda para reducir la presión. Vea las especi
fi
caciones
a la derecha para obtener la presión correcta para cada
modelo.
5.
Quite el manómetro. Vuelva a colocar el tapón para
manómetro y la tapa de plástico (10 kW y 20 kW solamente)
en la cubierta del extremo del
fi
ltro.
PROCEDIMIENTOS DE SERVICIO
A.
1,4 mm
A
.distancia
de los
electrodos

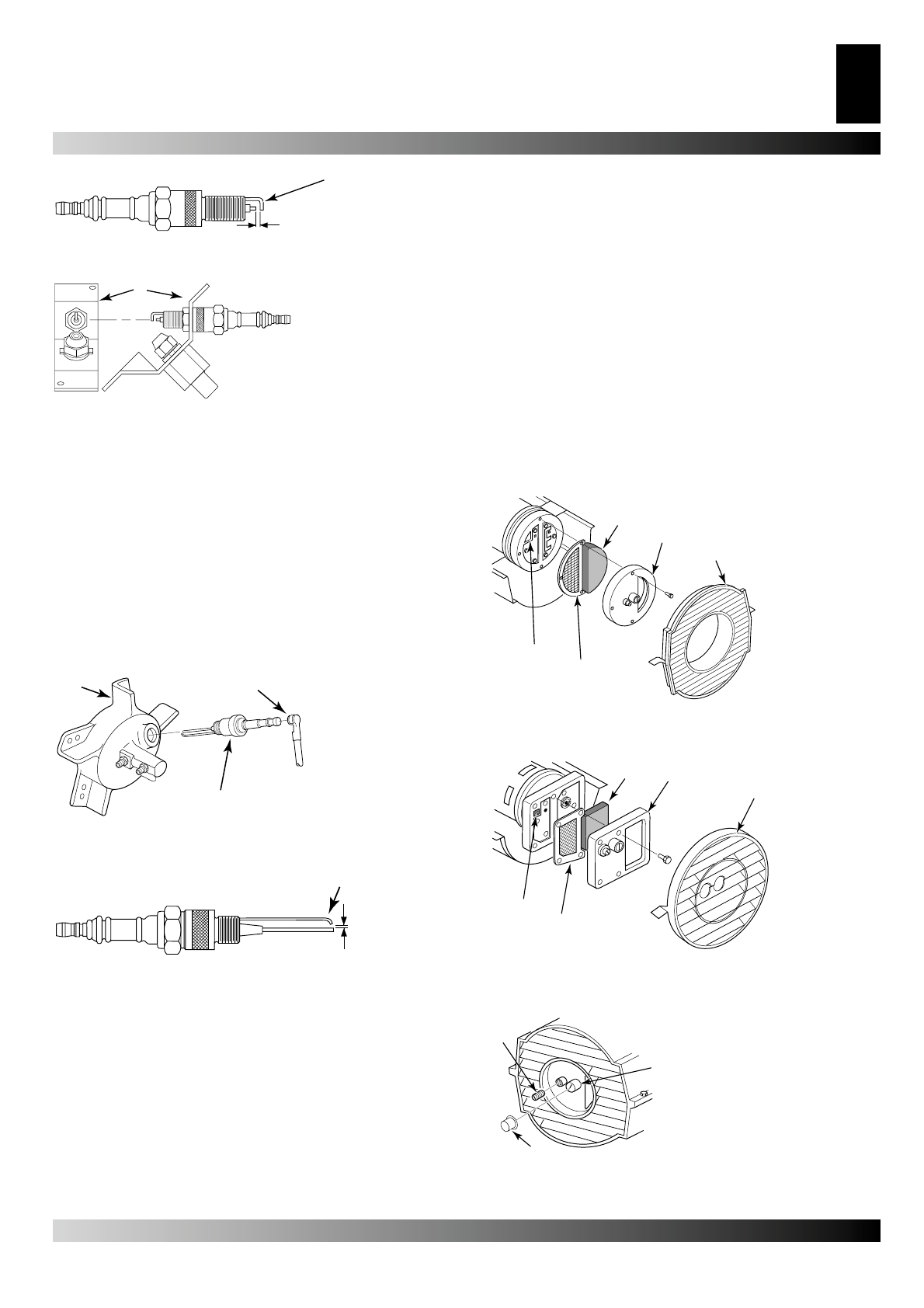

Figura 12 – distancia de los electrodos de la bujía.
A .
A
.estribo
para tobera
Figura 13 – se gira la bujía.
A .
B .
C .
A
. cabecilla de
combustión
B
. cable de
alimentación
bujía
C
. bujía de
encendido
Figura 14 – Se quita la bujía.
A.
B.
A
. electrodos
B
. distancia de los electrodos
Figura 15 – distancia de los electrodos de la bujía.
A.
B.
C.
D.
E.
Figura 16 – Filtros de salida de aire, de admisión de aire y
de pelusa, modelos de 10 KW y 20 KW.
A
.Filtro ingresso
aria,
B
.Coperchio
fi
ltri,
C
.Griglia di
protezione
D
.Filtro di uscita
aria,
E
.Filtro
antipolvere.
A.
B.
C.
D.
E.
Figura 17 – Filtros de salida de aire, de admisión de aire y
de pelusa, modelos de 29 KW y 44 KW.
A
.Filtro
ingresso aria,
B
.Coperchio
fi
ltri,
C
.Griglia di
protezione
D
.Filtro di
uscita aria,
E
.Filtro
antipolvere.
A.
B.
C.
A.
Tapón para manómetro
B.
Válvula de alivio
C.
Tapa de plástico
Figura 18 – Remoción del tapón para manómetro.
