8
EE
Mudel
Pumba rõhk (bar/psi)
10 kW
0,200 / 2,9
20 kW
0,359 / 5,2
29 kW
0,269 / 3,9
44 kW
0,331 / 4,8
PIHUSTIÜKSUS
1. Võtta ära ülemine kate (vt lk 7-8)
2. Võtta ventilaator välja (vt lk 27)
3. Võtta kütuse- ja õhuvoolikud pihustiüksuse küljest lahti.
4. Keerata pihustiüksust veerand pööret vasakule ning tõmmata
eemaldamiseks mootori poole.
5. Panna plastmassist kuuskantdetail kruustangide vahele ja
hoida kergelt kinni.
6.
Võtta ettevaatlikult 5/8” padrunvõtme abil pihustiadapteri
klambri küljest lahti.
7. Puhuda suruõhku pihusti otsast sisse. See puhub pihustilt
mustuse minema.
8. Kontrollida, kas pihusti tihend on töökorras.
9. Panna pihustiadapteri klambrisse tagasi nii, et see puutub
vastu tugipinda. Pingutada 5/8” padrunvõtme abil 1/3 pööret
momendiga 4,5 - 5,1 Nm (40 - 45 in·lbs).
10. Kinnitada pihustiüksus põleti klambrile.
11. Kinnitada kütuse- ja õhuvoolikud pihustiüksuse külge.
12. Panna ventilaator oma kohale tagasi.
13. Panna ventilaatori kaitsekate ja ülemine kate oma kohale
tagasi.
PIHUSTI
(mudelid võimsusega 20 kW, 29 kW, 44 kW)
1. Võtta ära ülemine kate (vt lk 7-8).
2. Võtta ventilaator välja (vt lk 27).
3. Eemaldada põletipea küljest kütuse- ja õhuvoolikud.
4. Eemaldada süüteküünlalt küünaljuhe.
5. Eemaldada süüteküünal põletipeast 13/16” lamevõtme abil.
6. Eemaldada 5/16” mutrivõtme abil kolm kruvi ning eemaldada
põletipea põlemiskambrist.
7. Asetada põletipea kruustangide vahele ja hoida kergelt kinni.
8.
Ettevaatlikult eemaldada 5/8” padrunvõtme abil pihusti
põletipea küljest.
9. Puhuda suruõhku pihusti otsast sisse. See puhub pihustilt
mustuse minema.
10. Kontrollida, kas pihusti tihend on töökorras.
11. Asetada pihusti põletipeasse ning pingutada see kinni (9,1-
12,4 Nm/80-110 in•lbs).
12. Kinnitada põletipea põlemiskambrisse.
13. Paigaldada süüteküünal põletipeasse.
14. Kinnitada süütejuhe süüteküünlale.
15. Kinnitada kütuse- ja õhuvoolikud põletipea külge.
16. Panna ventilaator oma kohale tagasi.
17. Panna tagasi ventilaatori kaitsekate ja ülemine kate.
TEISALDATAVAD ÕLIPÕLETIGA ÕHUSOOJENDID
A.
A.
Manomeeter

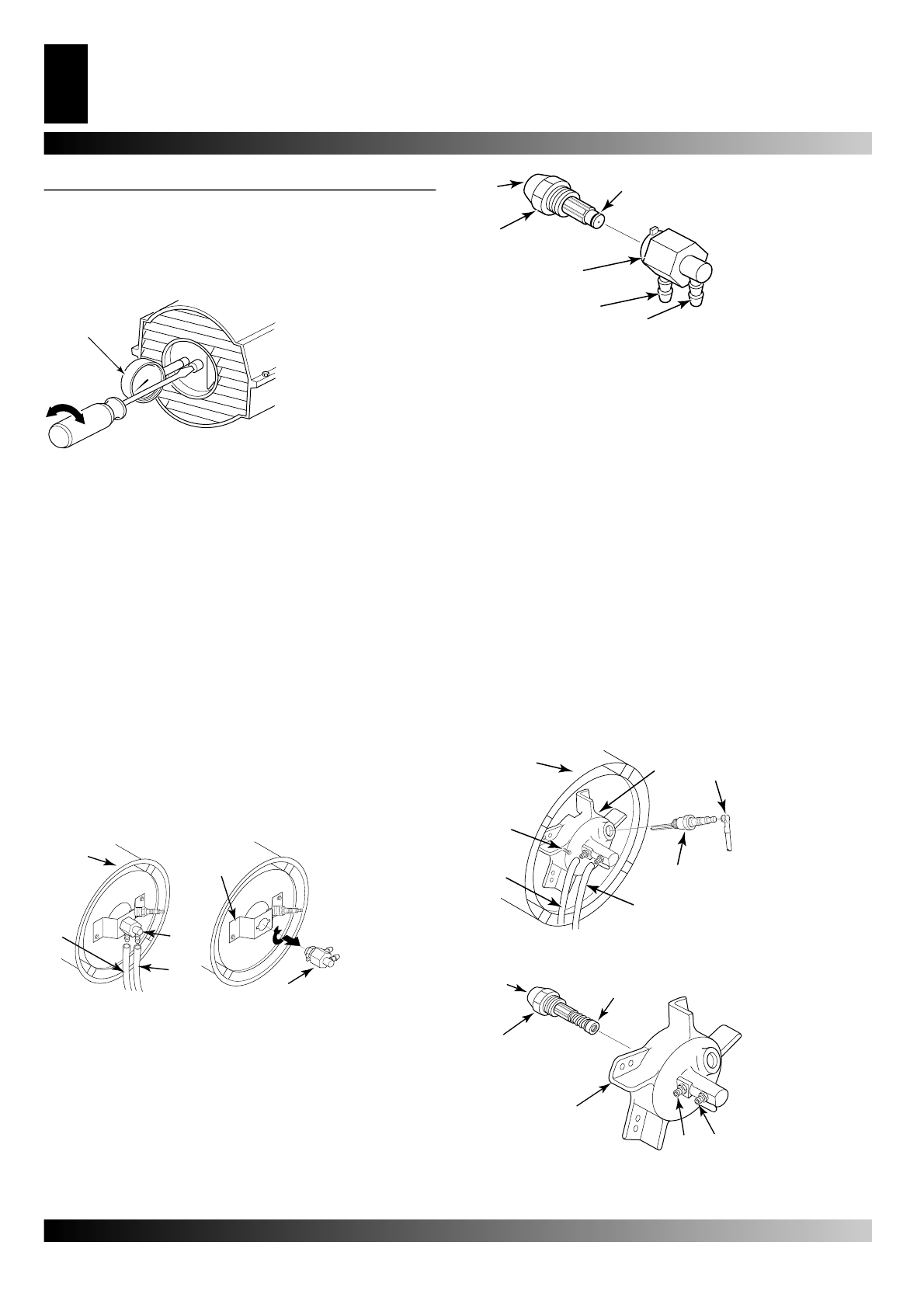

Joonis 19. Pumba rõhu reguleerimine
A .
B .
C .
D .
E .
F.
G .
A
. Põlemiskamber
B
. Põletipea
C
. Süüteküünla
juhe
D
. Süüteküünal
E
. Kütusevoolik
F
. Õhuvoolik
G
. Kruvi
Joonis 23. Põletipea eemaldamine, mudelid võimsusega
20 kW, 29 kW, 44 kW.
A .
B .
C .
D .
E .
F.
A
. Pihusti ots
B
. Pihusti tihend
C
. Kütusevooliku
ühendusotsik
D
. Õhuvooliku
ühendusotsik
E
. Põletipea
F
. Pihusti
Joonis 24. Pihusti eemaldamine, mudelid võimsusega 20
kW, 29 kW, 44 kW.
A .
B .
C .
C .
D .
E .
A
.
Põlemis-
kamber
B
. Põleti
klamber
C
. Pihustiük-
sus
D
. Kütuse-
voolik
E
. Õhuvoolik
Joonis 20. Õhu- ja kütu-
sevooliku eemaldamine
(ainult 10 kW võimsusega
mudelil).
Joonis 21. Pihustiük-
suse eemaldamine,
mudelid võimsusega
10 kW
A.
B.
C.
D.
E.
F.
Joonis 22. Pihusti ja pihustiadapter, mudelid võimsusega
10 kW
A
. Pihusti ots
B
. Pihusti tihend
C
. Kütusevooliku
ühendusotsik
D
. Õhuvooliku
ühendusotsik
E
. Pihusti Adapter
F
. Pihusti
