9
FI
PUMPUN ROOTTORI
1.Irrota yläsuojus (kuva 7-8).
2.Käyttäen CH 8 tuuman kiintoavainta irrota suodattimen
kannen ruuvit.
3. Poista suodattimen kansi ja ilmansuodattimet.
4. Irrota pumpun kannen ruuvit CH 8 tuuman kiintoavaimen
avulla.
5. Irrota pumpun kansi.
6.Irrota roottori, sovituskappale ja siivet.
7. Tarkasta pumppu lian varalta. Jos havaitset likakerääntymiä,
puhdista ne paineilmalla.
8. Aseta sovituskappale ja roottori takaisin paikoilleen.
9. Tarkista roottorin välys. Sen tulee olla 0,076/0,101 mm. Säädä
tarvittaessa (kuva 25).
Huom: Pyöräytä roottoria yhden kokonaisen kierroksen
varmistaaksesi, että välys on pienimmillään 0,076/0,101 mm.
Säädä tarvittaessa.
10.Aseta paikoilleen siivet, pumpun kansi, ilmansuodattimet ja
suodattimen kansi.
11.Kiinnitä siipipyörän suojakansi ja yläsuojus paikoilleen.
12.Säädä pumpun paine (kuva 8).
Huom: Jos roottorissa on yhä liikaa vastusta, noudata
seuraavia ohjeita.
13.Suorita vaiheet 1 - 6.
14.Aseta hienoa hiekkapaperia (600 karkeus) tasaiselle
pinnalle. Hio roottoria kahdeksikon muotoisin liikkein neljä
kertaa (kuva 26).
15.Asenna sisäkappale ja roottori takaisin paikoilleen.
16.Suorita vaiheet 10 - 12.
SIIPIPYÖRÄ
TÄRKEÄÄ:
Irrota siipipyörä moottorin akselista ennen
moottorinirrottamista lämmittimestä. Moottorin siipipyörään
kohdistama painosaattaa taivuttaa siipiä.
1. Irrota yläsuojus (kuva 7-8).
2. 2,5 tuuman kiintoavainta käyttäen löysää siipipyörän moottorin
akseliin kiinnittävä asetusruuvi.
3. Vedä siipipyörä moottorin akselilta.
4. Puhdista siipipyörä pehmeällä kankaalla, joka on kostutettu
puhdistusaineella tai liuottimella.
5. Kuivata siipipyörä perusteellisesti.
6. Aseta siipipyörä takaisin akselille. Aseta sen napa tasan
akselin pään kanssa (kuva 28).
7. Aseta asetusruuvi akseliin jyrsittyyn uraan ja kiristä hyvin (4,5-
5,6 Nm).
8. Aseta siipipyörän suojakansi ja yläsuojus paikoilleen.
HUOLTO
A.
B.
C.
D. E.
F.
G.
H.
A
.Siipi
B
.Pumpun kansi
C
.Imuilmansuo-
datin
D
.Suodattimen
kansi
E
.Siipipyörän
suojakansi
F
.Ulostuloilman
suodatin
G
.Roottori
H
.Sovitinkappale

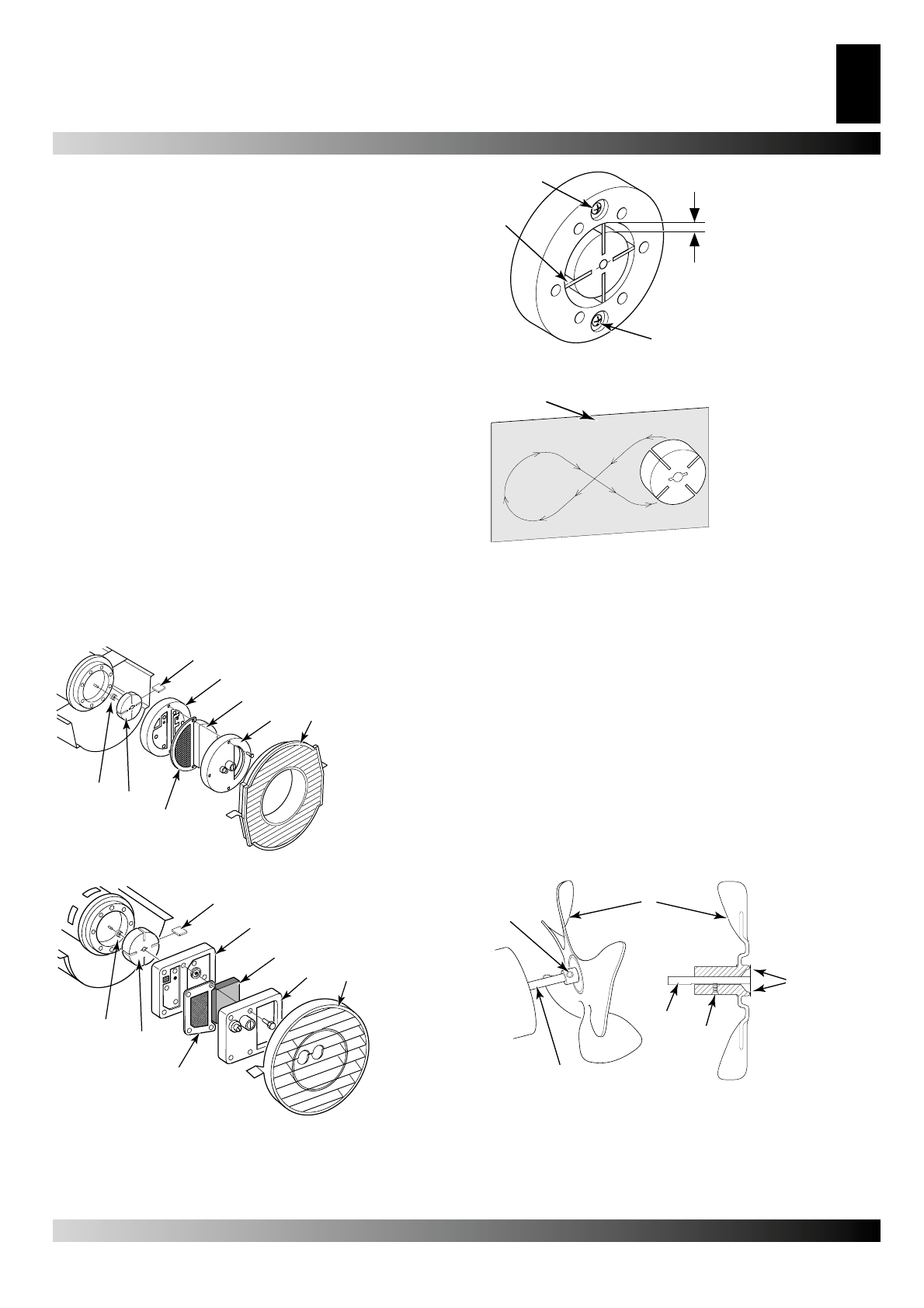

Kuva 25 – Roottorin sijainti, 10 ja 20 kW -mallit.
A.
B.
C.
D. E.
F.
G.
H.
A
.Siipi,
B
.Pumpun kansi,
C
.Imuilmansuodatin,
D
.Suodattimen
kansi,
E
.Siipipyörän suojakansi,
F
.Ulostuloilman suodatin,
G
.Roottori,
H
.Sovitinkappale.
Kuva 26 – Roottorin sijainti, 29 ja 44 kW -mallit.
A.
B.
C.
A.
A
. Välyksen säät-
öruuvi
B
. 0,076/0,101 mm
välys rakomitalla
mitattuna
C
. Siipi
Kuva 27 – Välyksen säätöruuvien sijainnit.
A.
A
. Hiekkapaperi
Kuva 28 – Roottorin hiominen.
B .
C .
A .
B .
C .
D .
Kuva 29 – Siipipyörä, mootto-
rin akseli ja asetusruuvi.
A
.Siipipyörä
B
.Moottorin
akseli
C
.Asetusruuvi
D
.Otsa-pinnat-
tasan.
Kuva 30 – Siipipyörän
poikkileikkaus.
