4
DK
VENTILERING
ADVARSEL: Der skal etableres udluftning til detfri
mindst som foreskrevet herunder, ellers er derrisiko
for kulilteforgiftning. Etablér ventilering til friluft, inden
varmekanonen sættes i drift.
Etablér en ventileringsåbning til fri luft på mindst 2800 cm²
pr. 30 kW (25.000 kcal) i timen, der sættes i drift. Hvis
fl
ere
varmekanoner tages i brug, bør man lave ekstra ventilering.
Eksempel: Til drift med en varmekanon på 43 kW (38.000 kcal/t)
skal der én af følgende til:
• en dobbelt-garageport 5 m åbning hævet 9 cm
• en garageport 3 m åbning hævet 15 cm
• to vinduer på 76 cm hævet 28 cm
FUNKTIONSPRINCIP
Brændstof:
Luftpumpen pumper luft igennem luftrøret
og ud gennem dysen i brænderhovedet. Denne luftstrøm
suger brændstof op fra tanken, der sprøjtes forstøvet ud i
forbrændingskammeret.
Luft:
Blæseren er elektromotordrevet og presser luft ind i og
uden om forbrændingskammeret. Denne luftstrøm opvarmes og
kommer ud gennem afgangen som ren varm luft.
Tändningssystemet:
den elektroniska tändningen skickar
strömmen till tändstiftet. Tändstiftet tänder bränsle- och luft-
blandningen.
Fotocelle:
Denne slukker varmekanonen, dersom
fl
ammen går
ud.
A
. Ren varm luftafgang,
B
. Forbrændingskammer,
C
.
Tennplugg,
D
. Brennerhode,
E
. Blæservinge,
F
. Elektromotor,
G
.
Luftpumpe,
H
. Luft
fi
lter, indgang,
I
. Indgang, kold luft,
L
. Luft
fi
lter,
afgang,
M
. Elektronisk tænding,
N
. Luftledning til brænder,
O
.
Brændstof
fi
lter,
P
. Dyse,
Q
. Tank,
R
. Luft, brændstofsystem,
S
.
Luft, forbrænding og opvarmning,
T
. Petroleum.
BETJENING
ADVARSEL: Man skal læse og tilegne sig advarslerne i
afsnittet om sikkerhed for at benytte varmekanoner på
sikker måde. Overhold alle gældende regulativer vedr.
brug af denne type varmeovn.
VARMEKANONEN STARTES
1. Etablér alle ventilerings- og sikkerhedsforanstaltninger.
2. Fyld tanken med nr. 1 fuelolie.
3. Sæt tankdækslet på igen.
4. Sæt el-ledningen til varmekanonen i en jordet stikkontakt (med
normal 230 V, 50 Hz strøm). Man kan efter behov benytte
forlængerledning, men altid en jordet forlængerledning med
tre ben i stikkene.
FORLÆNGERLEDNINGSPECIFIKATION:
Ledninger op til 30 m lange skal have 1,0 mm² (16 AWG) tråde.
Ledninger på 30-60 m skal have 1,5 mm² (14 AWG) tråde.
Tænd for afbryderen (|) og varmekanonen bør starte i løbet af 5
sekunder. Hvis on/off lyset ikke tændes, eller hvis varmekanonen
ikke starter, så se afsnittet om fejl
fi
nding (side 5 og 6).
VARMEKANONEN SLUKKES
Sluk på afbryderen (OFF).
NULSTILLING AF VARMEKANON
1. Vent 2 minutten efter varmeapparatets standsning.
2.Gentag trinnene under afsnittet ”For at start varmeapparatet”.
A
. Motorstop kontrol reset,
B
. On/off kontakt med lys.
OPBEVARING, TRANSPORT
OG FORSENDELSE
Bemærk:
Til forsendelse skal tanke være tomme.
1. Tøm tanken.
Bemærk:
Nogle modeller har aftapsprop i bunden af tanken.
Hvis Deres varmekanon har det, tømmes tanken ved at tage
den ud, ellers gøres det ved at suge brændstoffet op gennem
påfyldningsstudsen. Sørg for tanken er helt tom.
2. Skru bundproppen eller tankdækslet i igen.
3. Hvis man konstaterer snavs i den aftappede petroleum, skal
man hælde 1-2 l ren petroleum på tanken og aftappe den
igen. Herved afværges, at dysen tilstoppes ved senere brug.
4. Husk at sætte bundprop eller påfyldningsdæksel på igen.
Gammel og snavset petroleum skal bortskaffes på lovlig vis.
5. Hvis varmekanonen skal stå ubrugt hen, skal den opbevares
et tørt sted, der er fri for støv og korroderende dunster.
VIGTIGT:
Man skal ikke gemme petroleum sommeren over til
brug i næste fyringssæson, fordi gammel petroleum kan skade
varmekanonen.
A .
B .
C .
D . E .
F.
G .
H .
I.
L.
M .
N .
O .
P.
Q .
R .
S .
T.

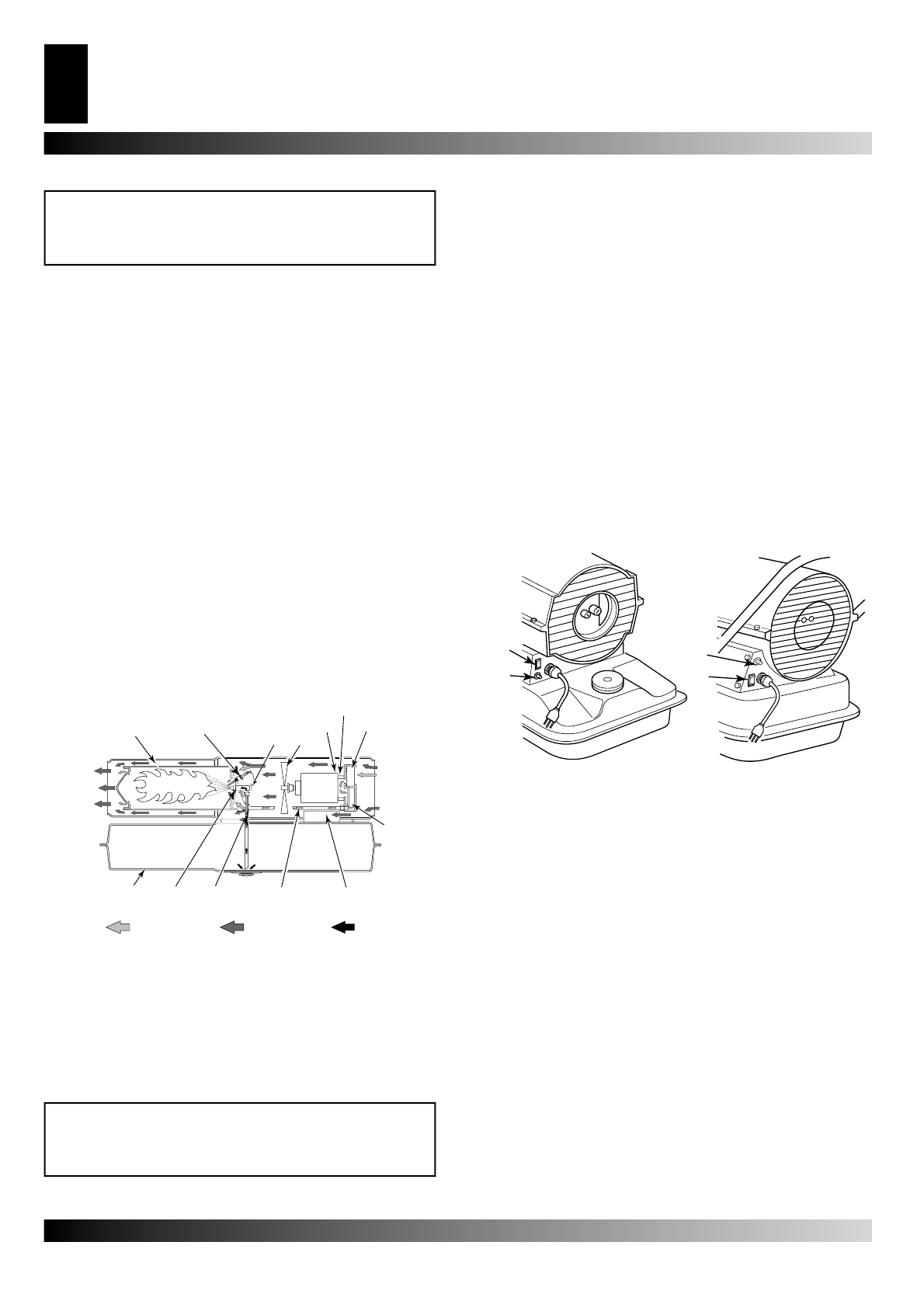

Figur 4 – Funktionsdiagram.
A .
B .
A .
B .
Figur 5-6 – Brænderkontrol-knap på 10KW, 20 KW, 29 KW
og 44 KW.
