NL
ONDERHOUDSPROCEDURES
WAARSCHUWING: Voer nooit onderhoud uit aan de kachel
als de stekker niet uit het stopcontact is verwijderd of als
de kachel nog werkt of heet is. Ernstige brandwonden of
elektrischeschok kunnen het gevolg zijn.
DE BEHUIZING VERWIJDEREN
1. Verwijder schroeven aan beide zijden van kachel met een
dopsleutel CH 8. Met deze schroeven worden boven- en on-
derkant van behuizing aan elkaar bevestigd.
2. Til bovenste deel van de behuizing van kachel af.
3. Verwijder ventilatorrooster.
BRANDSTOFFILTER
(Modellen 10 kW en 20 kW)
1. Verwijder schroeven van zijpaneel meteen dopsleutel CH 8.
2. Verwijder zijpaneel.
3. Trek rubber brandstofslang van aansluiting op brandstof
fi
lter.
4. Verwijder
fi
lter en bus voorzichtig uit brandstoftank.
5.Was
fi
lter met schone brandstof en plaats hem weer terug.
6.Breng rubber slang weer aan op aansluiting van
fi
lter.
7.Plaats zijpaneel weer terug.
BRANDSTOFFILTER
(Modellen 29 kW en 44 kW)
1. Verwijder schroeven van zijpaneel meteen dopsleutel CH8.
2. Verwijder zijpaneel.
3. Trek bovenste brandstofslang van aan-sluiting op brandstof-
fi
lter.
4. Verwijder voorzichtig bus, onderstebrandstofslang en
fi
lter uit
brandstoftank.
5. Was
fi
lter met schone brandstof enplaats hem weer terug.
6. Breng bovenste slang weer aan op aansluiting van
fi
lter.
7.Plaats zijpaneel weer terug.
BOUGIE
(model 10 kW)
1.Verwijder bovenste deel van behuizing (zie
fi
guur 7-8).
2.Verwijder ventilator (zie pagina 9).
3.Maak brandstof- en luchtslang los van sproeier.
4.Maak bougiekabel los van bougie.
5.Draai de twee schroeven los met een dopsleutel CH 8
enverwijder branderbeugel.
6.Plaats zeshoekige gedeelte van bougie in een bankschroef
enzet het vast.
7.Draai bevestigingsmoer van bougie los met een steeksleutel
CH 17.
8.Verwijder branderbeugel van bougie.
9.Maak bougie schoon en stel elektrodeafstand in (1,4 mm).
10.Plaats branderbeugel weer terug op bougie.
Draaibranderbeugel zodanig dat elektroden zich in de juiste
standbevinden (zie
fi
guur 13).
11.Zet bougie vast met bevestigingsmoer.
12.Neem bougie uit bankschroef.
13.Plaats branderbeugel weer op verbrandingskamer.
14.Bevestig bougiekabel aan bougie.
15.Breng brandstof- en luchtslang weer op sproeier aan.
16.Plaats ventilator weer terug (zie pagina 9).
17.Breng ventilatorrooster en bovenste deel van behuizing weer
aan.
PROBLEMEN OPLOSSEN
ONDERHOUDSPROCEDURES
A .
B .
C .
D . E .
F.
G .
H .
A
.Verbrandingskamer
B
.Bevestigingsmoer
bougie
C
.Branderbeugel
D
.Bougie
E
.Bougiekabel
F
.Sproeier
G
.Brandstofslang
H
.Luchtslang

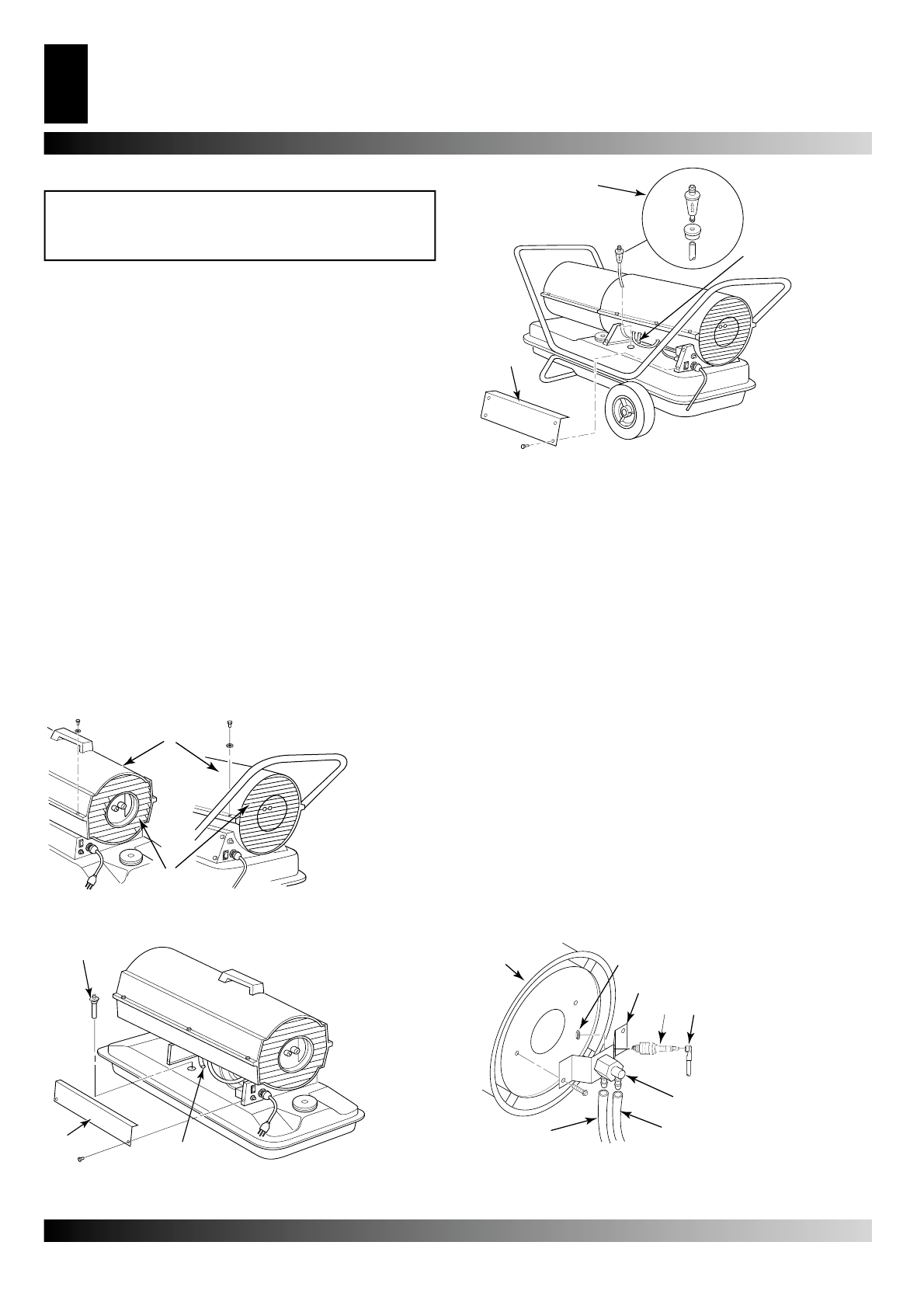

Figuur 11 – Verwijderen van bougie, model 10 kW.
A.
B.
Figuur 7-8 – Verwijderen van bovenste deel van behuizing,
modellen 10 KW, 20 KW, 29 KW en 44 KW.
A.
Bovenste
deel van be-
huizing
B.
Ventilator-
rooster
A .
B .
C .
Figuur 9 – Verwijderen van brandstoffi lter, modellen 10
kW en 20 kW.
A
. Brandstof
fi
lter
B.
Zijpaneel
C.
Brandstof-
slang.
A .
C .
B .
Figuur 10 – Verwijderen van brandstoffi lter, modellen 29
kW en 44 kW.
A.
Brandstof
fi
l-
ter, bus en on-
derste brand-
stofslang,
B
.Bovenste
brandstofslang
C
. Zijpaneel.
