7
FI
SYTYTYSTULPPA
(Mallit 20/30/44 kW)
1. Irrota ylempi kuori (katso sivu 8).
2. Irrota tuuletin (katso sivu 13).
3. Irrota sytytystulpan johto sytytystulpasta.
4. Irrota sytytystulppa polttimen päästä käyttämällä 13/16-
tuumaista leuka-avainta.
5. Puhdista ja sijoita sytytystulpan elektrodit seuraavalla
tavalla:
Mallit 70/100,000 Btu/Hr: 1,9 mm:n väli
Malli 150,000 Btu/Hr: 2,8 mm:n väli
6. Asenna sytytystulppa polttimen päähän.
7. Kiinnitä sytytystulpan johto sytytystulppaan.
8. Aseta tuuletin takaisin paikalleen (katso sivu 13).
9. Aseta paikalleen tuulettimen suojus ja ylempi kuorikappale.
ULOSTULO- JA IMUILMAN SUODATTIMET SEKÄ
NUKKASUODATIN
1. Irrota yläsuojus (kuva 7-8).
2. Irrota suodattimen kansi CH 8 tuuman kiintoavaimen avulla.
3. Poista suodattimen kansi.
4. Vaihda ulostuloilman suodatin ja nukkasuodatin.
5. Pese tai vaihda imuilmansuodatin (ks.
Ennaltaehkäisevä-
huolto-ohjelma
, sivu 5).
6. Aseta suodattimen kansi takaisin paikalleen.
7. Aseta siipipyörän suojakansi ja yläsuojus takaisin paikoilleen.
TÄRKEÄÄ: Suodattimia ei saa voidella öljyllä.
PUMPUN PAINEEN SÄÄTÖ
1. Irrota painemittarin tulppa sekä muovinen tulppa (vain 10 kW
ja 20 kW) suodattimen kannesta.
2. Asenna lisävarusteena saatava painemittari (code 4109.427).
3. Käynnistä lämmitin (ks.
Käyttö
, sivu 4). Anna moottorin kiihtyä
täyteen nopeuteen.
4.
Säädä paine. Kierrä säätöventtiiliä oikealle paineen
lisäämiseksi. Kierrä vasempaan paineen vähentämiseksi.
Tarkista kunkin mallin pumppauspaine viereisestä listasta.
5. Irrota painemittari. Aseta mittarin tulppa sekä muovinen tulppa
(vain 10 kW ja 20 kW) paikoilleen suodattimen kanteen.
Malli
Pumpun paine (Bar/PSI)
10 kW
0,207 / 3
20 kW
0,365 / 5,3
29 kW
0,275 / 4
44 kW
0,337 / 4,9
HUOLTO
A .
B .
C .
D . E .
F.
G .
H .
A.
Polttokammio
B.
Sytytystulpan
C.
kiinnitysmutteri
D.
Polttimen hihna
E.
Sytytystulppa
F.
Sytytystulpan johto
G.
Suutinkokonaisuus
H.
Polttoaineen letku
I.
Ilman letku

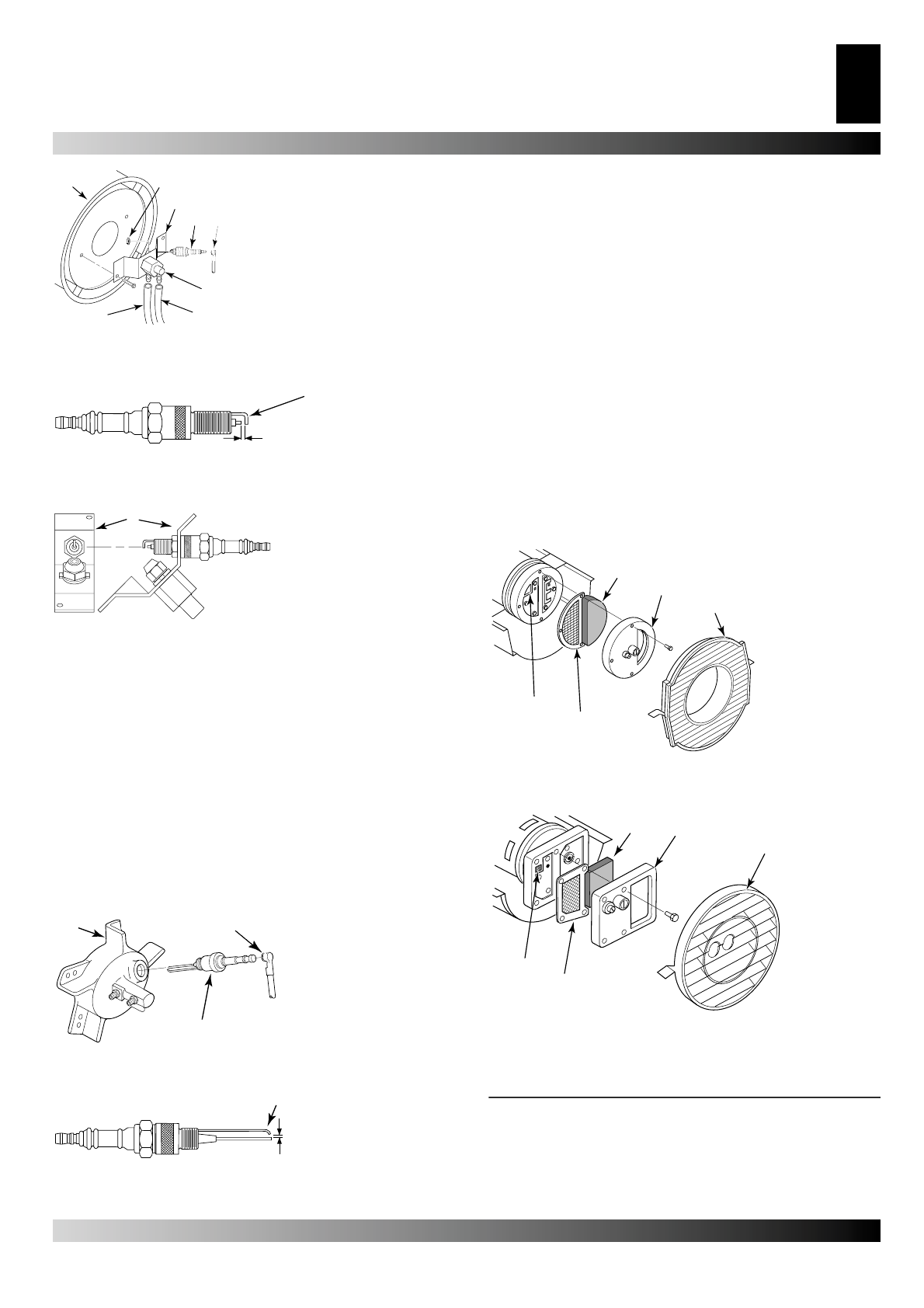

Kuva 11 – Sytytystulpan johtojen irrottaminen sytytyspuo-
lasta.
A.
1,4 mm
A.
Taivuta tästä
välin säätämiseksi
Kuva 12 – Sytytystulpan väli, malli 10 kW.
A .
A.
Polttimen hihna
Kuva 13 – Sytytystulpan kierto, ainoastaan malli 10 kW.
A .
B .
C .
A.
Polttimen pää
B.
Sytytystulpan
johto
C.
Sytytystulppa
Kuva 14 – Sytytystulpan irrotus, mallit 20/29/44 kW.
A.
B.
A.
Taivuta tästä
välin säätämiseksi
B.
Väli
Kuva 15 – Sytytystulpan väli, malli 10 kW.
A.
B.
C.
D.
E.
kuva 16 – Ulostulo- ja imuilman suodattimet sekä nukka-
suodatin, 10 KW ja 20 KW mallit.
A
. Imuilmansuo-
datin,
B
. Suodattimen
kansi,
C
. Siipipyörän suo-
jakansi,
D
. Ulostuloilman
suodatin,
E
. Nukkasuodatin.
A.
B.
C.
D.
E.
Kuva 17 – Ulostulo- ja imuilman suodattimet sekä nukka-
suodatin, Modelli 29 KW e 44 KW mallit.
A
. Imuilman-
suodatin,
B
. Suodatti-
men kansi,
C
. Siipipyörän
suojakansi,
D
. Ulostuloil-
man suodatin,
E
. Nukka-
suodatin.
