8
NO
Modell
Pumpetrykk (Bar/PSI)
10 kW
0,207 / 3
20 kW
0,365 / 5,3
29 kW
0,275 / 4
44 kW
0,337 / 4,9
DYSE
(10 kW modellene)
1.Ta vekk det øvre dekslet (se
fi
gur 7-8).
2. Ta ut viften (se
fi
gur 27).
3. Fjern luft og brennstoffslangene fra dysen (se
fi
gur 17, 18 eller
19).
4. Drei dysen og tilhørende deler 1/4 omgang mot venstre og
taden helt av ved å trekke den mot motoren (se
fi
g. 20).
5. Sett sekskantfestet i plast i skrustikken og trekk lett til.
6. Ta dysen forsiktig ut av dyseadapteren ved hjelp av en CH 16
tommers pipenøkkel (se
fi
gur 21).
7. Blås trykkluft gjennom dyseåpningen. Dette fjerner eventuell
skitt i dysen.
8. Undersøk om dysepakningen er skadet.
9. Sett dysen tilbake i dyseadapteren slik at dysen sitter godt på
plass.Trekk til nok en 1/3 omgang til 4,5 til 5,1 Nm ved hjelp
av en 5/8-tommers pipenøkkel. Se
fi
gur 21.
10.Fest dysen og tilhørende deler til festebraketten for
brenneren.
11.Fest luft- og brennstoffslangene til dysen. Slå opp på
Utskiftingav luft- og brennstoffslanger og riktig ruting
.
12.Sett i vifte (se
fi
gur 27-28).
13.Sett vifteskjermen og det øvre dekslet på plass (se
fi
g. 7-8).
DYSE
(20/29/44 kW modellene)
1. Fjern det øvre skjoldet *(se side 6)
2. Fjern viften (se side 9).
3. Fjern drivstoff- og luftslangene fra brennertoppen.
4. Fjern tennpluggledningen fra tennpluggen.
5. Fjern tennpluggen fra brennertoppen ved hjelp av en åpen
13/16” skrunøkkel.
6. Fjern tre skruer ved hjelp av en 5/16” skrutrekker, og fjern
brennertoppen fra forbrenningskammeret.
7. Plasser brennerhodet i skrufestet, og stram lett.
8. Fjern forsiktig dysen fra brennertoppen ved hjelp av en 5/8”
pipenøkkel ( se
fi
gur 24).
9. Blås trykkluft gjennom åpningen av dysen. Dette vil fjerne
eventuelle urenheter i dyseområdet.
10. Kontrollerer forseglingen av dysen for skader/slitasje.
11. Monter tilbake dysen i brennetoppen og stram godt (9.1-12.4
n-m/80-110 tommer - pund).
12. Fest brennertoppen i forbrenningskammeret.
13. Installer tennpluggen på brennertoppen.
14. Fest tennpluggledningene på tennpluggen.
15. Koble til drivstoff og luftslangene til brennertoppen.
16. Bytt ut viften ( se side 9).
17. Bytt viftesperren og det øvre skjoldet.
SERVICEPROSEDYRER
A.
A.
Trykkmåler

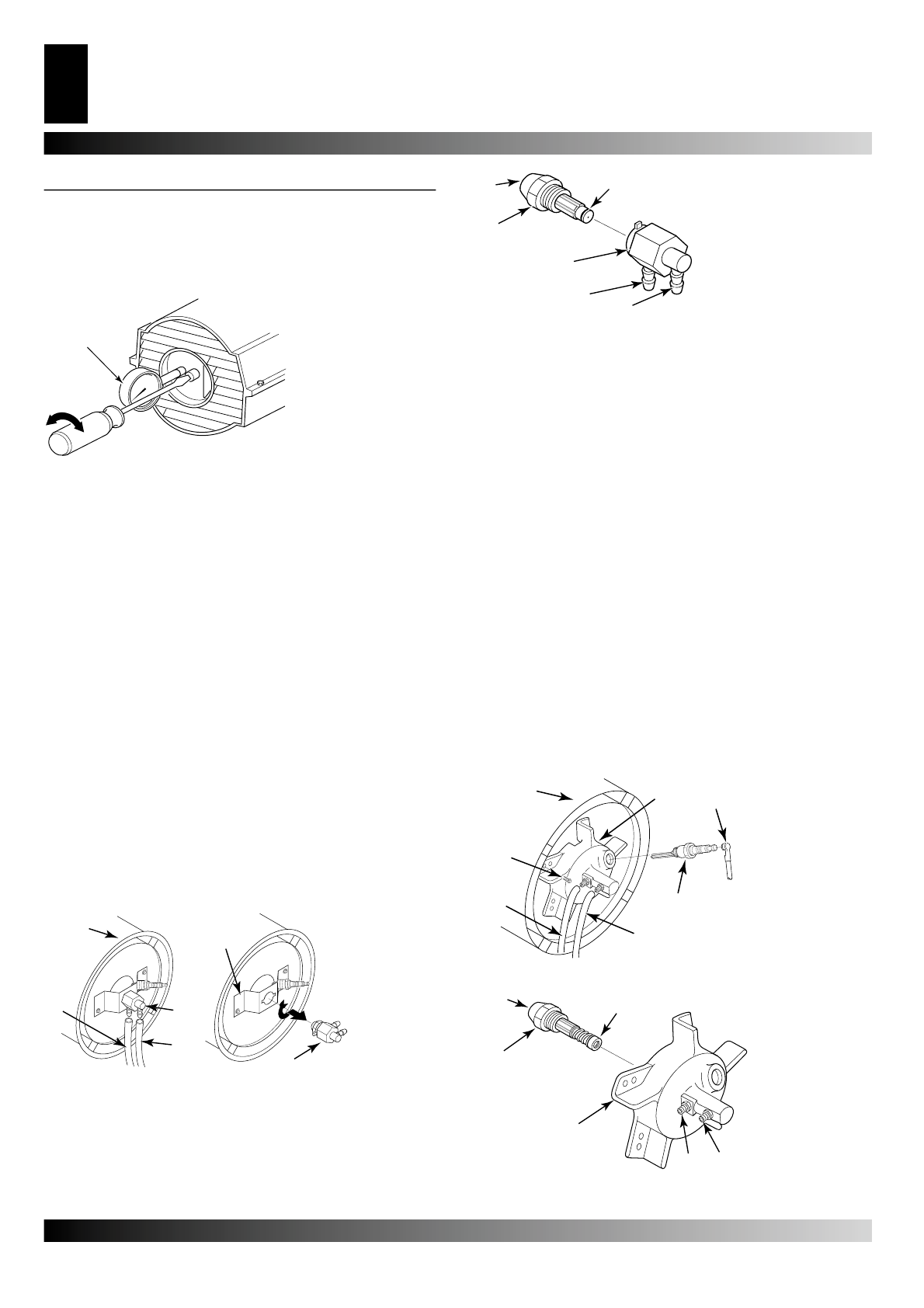

Figur 19 – Justering av pumpetrykket.
A .
B .
C .
D .
E .
F.
G .
A
. Forbrennings-
kammer
B
. Brennertoppen
C
. Tennpluggled-
ning
D
. Tennplugg
E
. Brennstoff-
slange
F
. Luftslange
Figur 23 – Fjern brennertoppen, 20/29/44 kW Modellene.
A.
B.
C.
D.
E.
F.
A
. Dyseåpning
B
. Dysepakning
C
. Feste til
brennstoffslange
D
. Feste til luftslange
E
. Dyseadapter
F
. Dyse
Figur 22 – Dyse og dyseadapter.
A .
B .
C .
C .
D .
E .
A
.
Forbren-
ningskammer
B
. Brennreim
C
. Dysekop-
ling
D
. Luftslange
E
. Brenn-
stoffslange
Figur 20 – Fjerning luft og
brennstoffslange 10 kW
Modell.
Figur 21 – Fjerning av dyse/
adapter-enhet, 10 kW Modell.
A .
B .
C .
D .
E .
F.
A
. Dyseåpning
B
. Dysepakning
C
. Brennstoff-
slangetilpassing
D
. Luftslangetil-
passing
E
. Brennertop-
pen
F
. Dyse
Figur 24 – Fjerning av dysen, 20/29/44 kW Modellene.
