7
SV
TÄNDSTIFT
(Modell 20,29 och 44 kW)
1. Ta bort den övre stommen (se sid. 8).
2. Ta bort
fl
äkten (se sid 13).
3. Ta bort tändstiftssladden från tändstiftet.
4. Ta bort tändstiftet från brännarhuvudet genom att använda
en skiftnyckel 13/16” med öppen ände.
5. Rengör och ändra öppningen på tändstiftets elektroder på
följande vis:
70/100,000 Btu/Hr modeller: öppning på 1,9 mm (0,075”)
150.000 Btu/Hr modell: öppning på 2,8 mm (0,110”)
6. Installera tändstiftet i brännarhuvudet.
7. Fäst tändstiftssladden vid tändstiftet.
8. Sätt tillbaka
fl
äkten (se sid. 13).
9. Sätt tillbaka
fl
äktskyddet och den övre stommen.
LUFTUTSLÄPP, LUFTINTAG OCH FILTERDUK
1. Avlägsna det övre höljet (se sid 7).
2. Lossa skruvarna i
fi
ltrets bakstycke med en muttermejsel 5/16”.
3. Ta bort
fi
ltrets bakstycke.
4. Byt
fi
ltret i luftutsläppet och
fi
lterduk.
5. Rengör eller byt ut
fi
ltret i luftintaget (se
Förebyggande
underhållsschema
, sid 5.
6. Sätt tillbaka
fi
ltret.
7. Sätt tillbaka
fl
äktgallret och det övre höljet.
VIKTIGT: Olja ej in fi ltren
JUSTERING AV PUMPTRYCK
1. Avlägsna tryckmätarpluggen från
fi
ltrets bakstycke.
2. Installera tryckmätaren (tillbehör artikel nummer 410.427)
3. Starta värme
fl
äkten (Se
Drift
, sid 4). Låt motorn komma upp i
full hastighet.
4. Justera trycket. Vrid säkerhetsventilen åt höger för att öka
trycket och till vänster för att minska trycket. Se anvisningar
nedan för korrekt tryck för respektive modell.
5.
Avlägsna tryckmätaren. Sätt tillbaka tryckmätarpluggen i
fi
lterbakstycket.
TILLVÄGAGÅNGSSÄTT VID UNDERHÅLL
A .
B .
C .
A
. Brännarhuvud
B
. Tändstiftssladd
C
. Tändstift

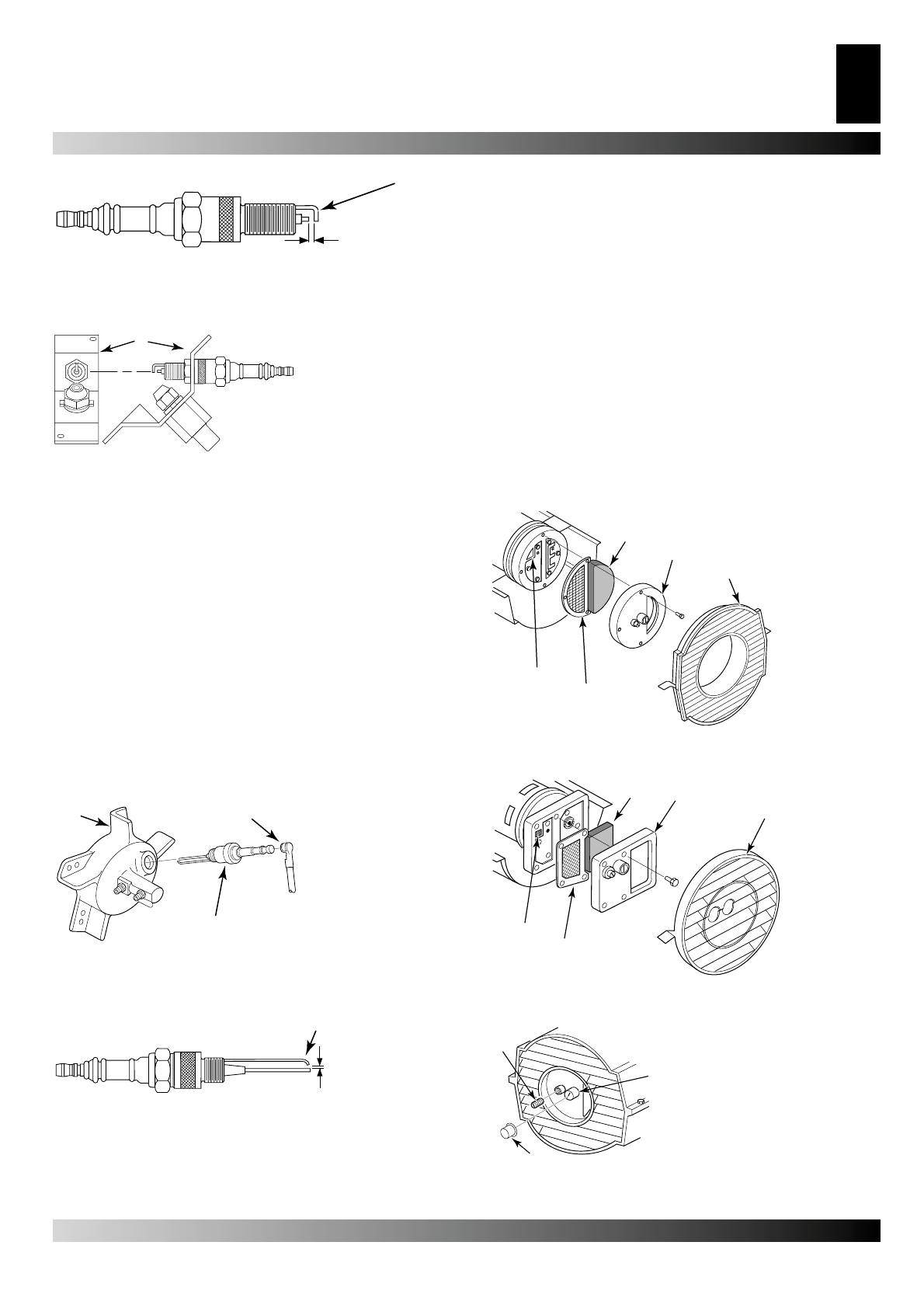

Figur 14 – Tändstiftsborttagning, 20/29/44 kW modeller
A.
1,4 mm
A
. Böj här för att reglera öppningen
Figur 12 – Tändstiftets öppning, 10 kW modell
A .
A
. Brännarens band
Figur 13 – Tändstiftets rotation, 10 kW modell
A.
B.
A
. Böj här för att reglera öppningen
B
. Öppning
Figur 15 – Tändstiftsöppning, 20/29/44 kW modeller
A.
B.
C.
D.
E.
Figur 16 – Luftutsläpp, Luftintag och Filterduk, Modell 10
KW och 20 KW
A
.Filter för
luftintag,
B
.Filterbakstycke,
C
.Fläktgaller
D
.Filter för luftut-
släpp,
E
.Filterduk
A.
B.
C.
D.
E.
Figur 17 – Luftutsläpp, Luftintag och Filterduk, 29 KW och
44 KW.
A
.Filter för luft-
intag,
B
.Filterbak-
stycke,
C
.Fläktgaller
D
.Filter för luft-
utsläpp,
E
.Filterduk
A.
B.
C.
A.
Tryckmätarplugg
B.
Säkerhetsventil
C.
Plastkåpa
Figur 18 – Att avlägsna tryckmätarpluggen (Modell 10 kW
samt 20 kW visas)
