SÜÜTEKÜÜNAL
(mudelid võimsusega 20 kW, 29 kW, 44 kW)
1. Võtta ära ülemine kate (vt lk 7-8)
2. Võtta ventilaator välja (vt lk 29-30)
3. Eemaldada süüteküünlalt küünaljuhe.
4. Eemaldada süüteküünal põletipeast 13/16” lamevõtme abil.
5. Puhastada süüteküünal ning seada sädevahemik parajaks
järgmiselt: 20 kW ja 29 kW võimsusega mudelid: sädevahemik
1,9 mm (0,075”) 44 kW võimsusega mudelid:sädevahemik
2,8 mm (0,110”)
6. Paigaldada süüteküünal põletipeasse.
7. Kinnitada süütejuhe süüteküünlale.
8. Panna ventilaator oma kohale tagasi.
9. Panna tagasi ventilaatori kaitsekate ja ülemine kate.
ÕHU VÄLJAVOOLUAVA, ÕHU SISSEVOOLUAVA JA
TOLMUFILTRID
1. Võtta ära ülemine kate (vt lk 7-8).
2. Keerata 5/16” mutrivõtme abil lahti
fi
ltri otsakatte kruvid.
3. Võtta ära
fi
ltri otsakate.
4. Vahetada välja väljuva õhu
fi
lter ja tolmu
fi
ltrid.
5.
Vahetada välja või pesta puhtaks siseneva õhu
fi
lter (vt
Ennetava hoolduse plaan, lk 5).
6. Panna tagasi
fi
ltri otsakate.
7. Panna tagasi ventilaatori kaitsekate ja ülemine kate.
NB! Filtreid ei tohi õliseks teha.
PUMBA RÕHU REGULEERIMINE
1. Võtta
fi
ltri otsakattelt ära manomeetri kork.
2. Paigaldada lisaseadmeks olev manomeeter (detail nr
4109.427).
3. Käivitada õhusoojendi (vt Õhusoojendi kasutamine, lk 4).
Lasta mootoril jõuda täiskiiruseni.
4. Reguleerida rõhku. Rõhu suurendamiseks keerata
kaitseklappi paremale. Rõhu vähendamiseks keerata
kaitseklappi vasakule. Vt allpool toodud andmetest iga mudeli
jaoks õige rõhk.
5. Võtta ära manomeeter. Panna
fi
ltri otsakattes asuv
manomeetri kork tagasi.
TEISALDATAVAD ÕLIPÕLETIGA ÕHUSOOJENDID
A .
B .
C .
A
. Põletipea
B
.Süüteküünla
juhe
C
.Süüteküünal

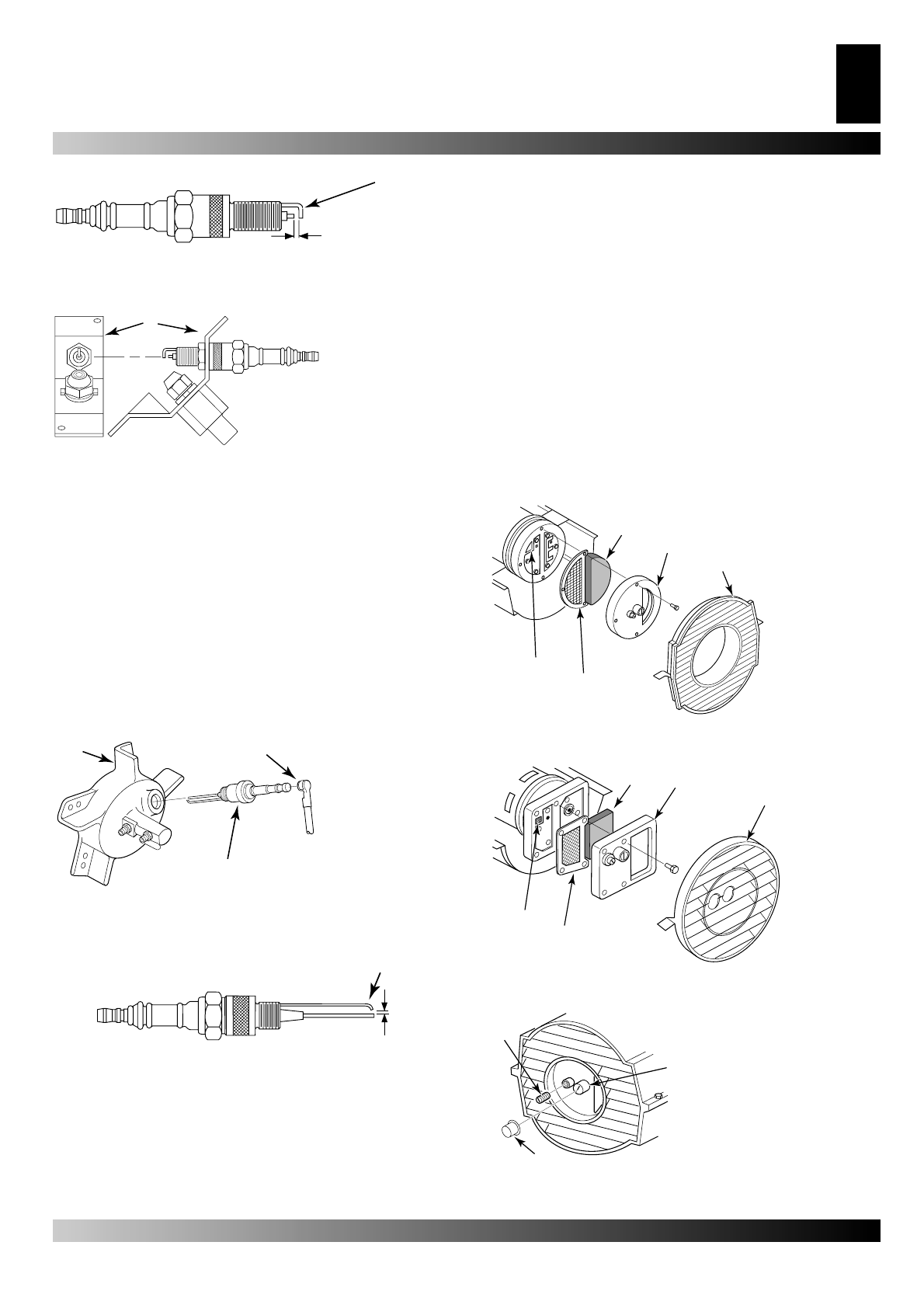

Joonis 14. Süüteküünla eemaldamine, mudelid
võimsusega 20 kW, 29 kW, 44 kW.
A.
1,4 mm
A
.Lenkite cia tarpeliui reguliuoti
Joonis 12. Süüteküünla sädevahemik, mudelid
võimsusega 10 kW.
A .
A
.Põleti klamber
Joonis 13. Süüteküünla keeramine, ainult 10 kW mudelil.
A.
B.
A
.Sädevahemiku reguleerimiseks painutada siit
B
.Sädevahemik
Joonis 15. Süüteküünla sädevahemik, mudelid
võimsusega 20 kW, 29 kW, 44 kW.
A.
B.
C.
D.
E.
Joonis 16. Õhu väljavooluava, õhu sissevooluava ja
tolmufi lter, mudelid võimsusega 10 kW ja 20 kW.
A
. Siseneva õhu
fi
lter
B
.Filtri otsakate
C
. Ventilaatori
kaitsekate
D
. Väljuva õhu
fi
lter
E
. Tolmu
fi
lter.
A.
B.
C.
D.
E.
Joonis 17. Õhu väljavooluava, õhu sissevooluava ja
tolmufi lter, mudelid võimsusega 29 kW ja 44 kW.
A
. Siseneva
õhu
fi
lter
B
. Filtri
otsakate
C
. Ventilaatori
kaitsekate
D
. Väljuva
õhu
fi
lter
E
. Tolmu
fi
lter.
A.
B.
C.
A.
Manomeetri kork
B.
Kaitseklapp
C.
Tappo di plastica
Joonis 18. Manomeetri korgi eemaldamine, mudelid
võimsusega 10 kW ja 20 kW.
