6
EE
TEISALDATAVAD ÕLIPÕLETIGA
ÕHUSOOJENDID
HOIATUS. Elektritoitevõrku lülitatud, töötava või tulise
õhusoojendi juures ei tohi kunagi teha hooldustöid.
Tagajärjeks võivad olla tõsised põletushaavad või
elektrilöök.
ÜLEMISE KATTE EEMALDAMINE
1. Keerata 5/16“ mutrivõtme abil lahti õhusoojendi külgedel
asuvad kruvid ja lukustusseibid. Need kruvid ühendavad
omavahel ülemist ja alumist katet.
2. Tõsta ülemine kate pealt ära.
3. Võtta ära ventilaatori kaitsekate.
KÜTUSEFILTER
(Mudelid võimsusega 10 kW ja 20 kW)
1. Keerata 5/16” mutrivõtme abil lahti külgkatte kruvid.
2. Võtta ära külgkate.
3. Tõmmata kummist kütusevoolik kütuse
fi
ltri kaelalt maha.
4. Võtta kütusepaagist ettevaatlikult välja hülss ja kütuse
fi
lter.
5. Puhastada kütuse
fi
lter puhta kütusega ja panna kütusepaaki
tagasi.
6. Kinnitada kummist kütusevoolik kütuse
fi
ltri kaelale.
7. Panna külgkate tagasi.
KÜTUSEFILTER
(
Mudelid võimsusega 29 kW ja 44 kW)
1. Keerata 5/16” mutrivõtme abil lahti külgkatte kruvid.
2. Võtta ära külgkate.
3. Tõmmata ülemine kütusevoolik kütuse
fi
ltri kaelalt maha.
4. Võtta kütusepaagist ettevaatlikult välja hülss, alumine
kütusevoolik ja kütuse
fi
lter.
5. Puhastada kütuse
fi
lter puhta kütusega ja panna kütusepaaki
tagasi.
6. Kinnitada kütusevoolik kütuse
fi
ltri kaelale.
7. Panna külgkate tagasi.
SÜÜTEKÜÜNAL
(10 kW võimsusega mudel)
1. Võtta ära ülemine kate (vt lk 7-8)
2. Võtta ventilaator välja (vt lk 29-30)
3. Eemaldada pihustiüksuse küljest kütuse- ja õhuvoolikud.
4. Eemaldada süüteküünlalt küünaljuhe.
5. 5/16” mutrivõtme abil eemaldada kaks kruvi ning eemaldada
põleti klamber.
6. Asetada süüteküünla kuuskantdetail kruustangide vahele ja
hoida kergelt kinni.
7. Eemaldada süüteküünla kinnitusmutter 11/16” lamevõtmega.
8. Eemaldada põleti klamber süüteküünla küljest.
9. Puhastada süüteküünal ning seada sädevahemik väärtusele
1,4 mm (0,055”).
10. Asetada põleti klamber süüteküünlale tagasi. Pöörata põleti
klambrit süüteküünla elektroodide seadmiseks.
11. Keerata süüteküünal kinnitusmutri abil kinni.
12. Vabastada süüteküünla kuuskantdetail kruustangide vahelt.
13. Asetada põleti klamber põlemiskambrisse tagasi.
14. Kinnitada süütejuhe süüteküünlale.
15. Kinnitada kütuse- ja õhuvoolikud pihustiüksuse külge.
16. Panna ventilaator oma kohale tagasi.
17. Panna tagasi ventilaatori kaitsekate ja ülemine kate.
TEISALDATAVAD ÕLIPÕLETIGA ÕHUSOOJENDID
A .
B .
C .

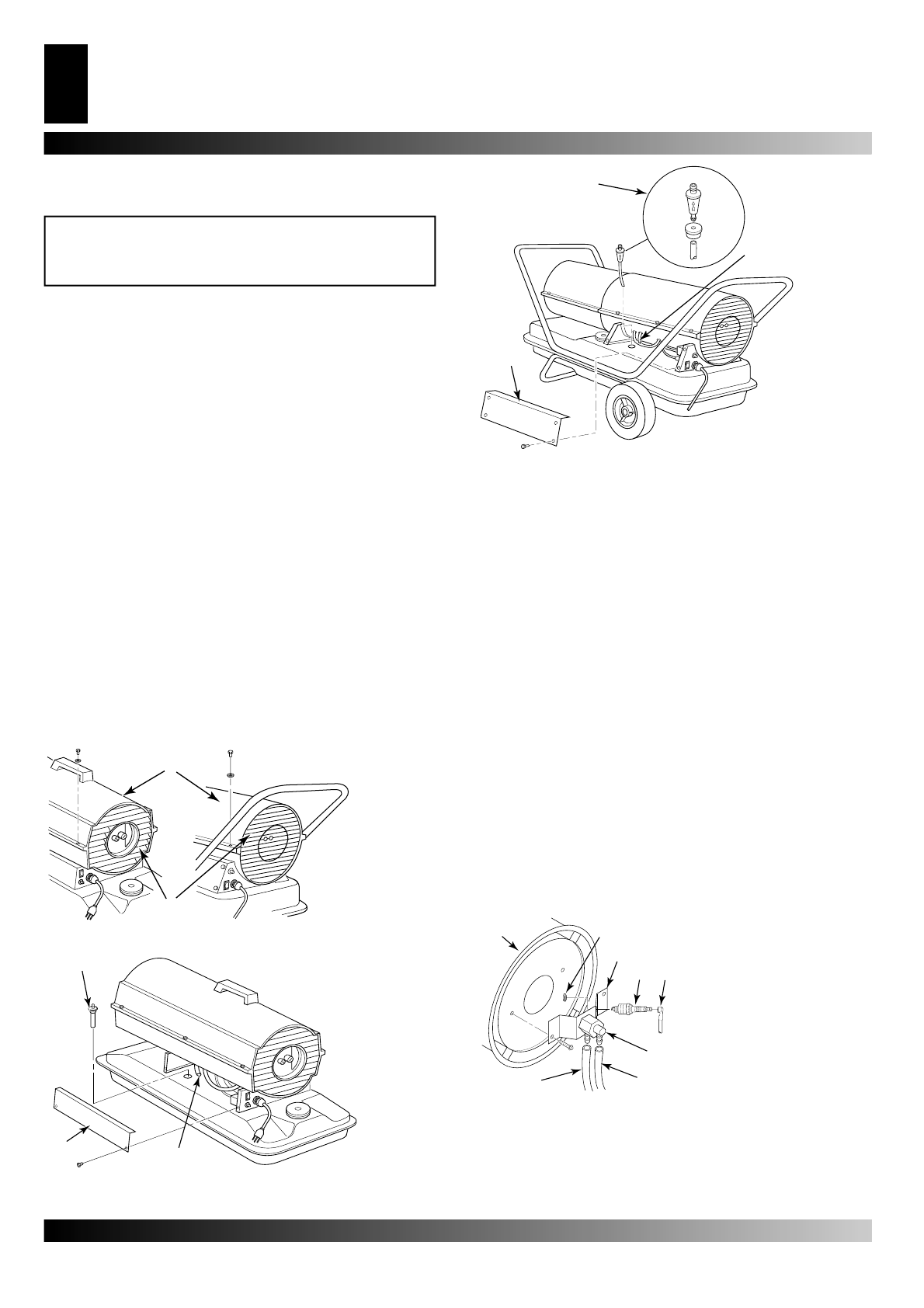

Joonis 9. Kütusefi
ltri eemaldamine, mudelid
võimsusega 10 kW ja 20 kW.
A .
C .
B .
Joonis 10. Kütusefi ltri eemaldamine, mudelid võimsusega
29 kW ja 44 kW.
A .
B .
C .
D . E .
F.
G .
H .
A
.Põlemiskamber
B
.Degiklio savaržos
montavimo veržle
C
.Põleti klamber
D
.Süüteküünal
E
.Süüteküünla juhe
F
.Pihustiüksus
G
.Kütusevoolik
H
.Õhuvoolik
Joonis 11. Süüteküünla eemaldamine, mudelid
võimsusega 10 kW.
A.
B.
Joonis 7-8. Ülemise katte eemaldamine, mudelid võimsusega.
A.
Ülemine
kate
B.
Ventilaatori
kaitsekate
A
. Kütuse
fi
lter
B.
Külgkate
C.
Kütusevoolik
A.
Kütuse
fi
lter
B
.Kütusevoolik
C
. Külgkate.
