94

 | Türkçe

d

180°

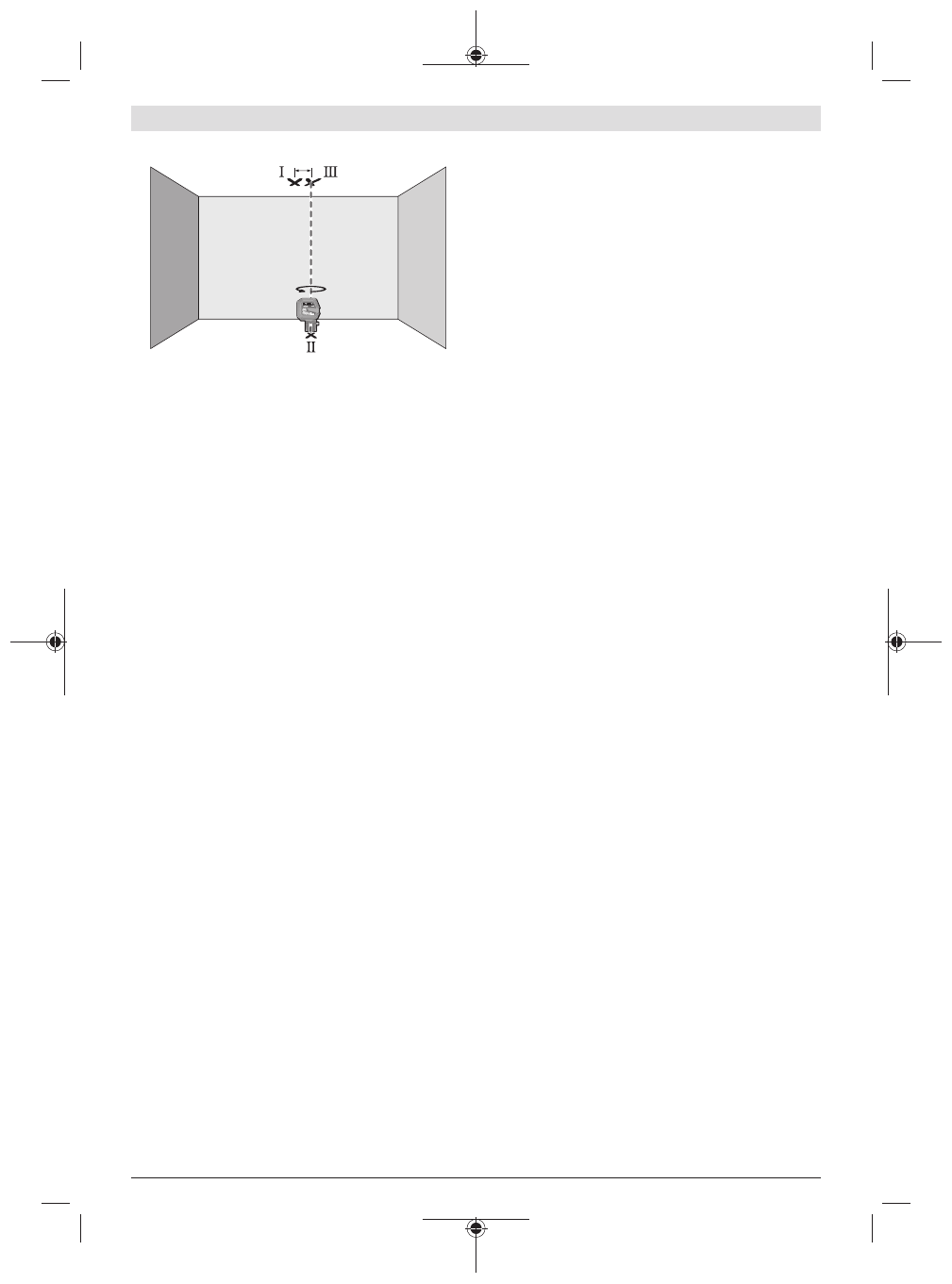

– Ölçüm aletini 180° döndürün. Ölçüm aletini, alt lazer

noktasının ortası önceden işaretlenen nokta

Ⅱ

'ye denk

gelecek şekilde konumlandırın. Ölçüm aletinin nivelman
yapmasını bekleyin. Üst lazer noktasının ortasını
işaretleyin (nokta

Ⅲ

).

– Tavanda işaretlenen

Ⅰ

 ve

Ⅲ

 noktaları arasındaki fark

d

,

ölçüm aletinin dikeyden gerçek sapmasını verir.

İzin verilen maksimum sapma şu şekilde hesaplanır:
Zemin ile tavan arasındaki mesafenin iki katı ×

0,7

 mm/m.

Örnek: Zemin ile tavan arasındaki mesafe

5

 m ise, sapma

2 ×

5

 m × ±

0,7

 mm/m = ±

7

 mm olmalıdır. Nokta

Ⅰ

 ve

Ⅲ

birbirinden en fazla

7

 mm ayrı olmalıdır.

Çalışırken dikkat edilecek hususlar

u

İşaretlemek için her zaman lazer noktasının veya lazer
çizgisinin ortasını kullanın.

 Lazer noktasının büyüklüğü

veya lazer çizgisinin genişliği, ilgili mesafe ile değişiklik
gösterir.

Dönen platform RM 10 ile çalışma (Bakınız: Resimler F–
H)

Dönen platform

(11)

 yardımıyla ölçüm aletini, merkezi ve

her zaman görülebilir bir şakül noktası etrafında 360°
döndürebilirsiniz. Bu sayede lazer çizgileri, ölçüm aletinin
pozisyonu değiştirilmeden ayarlanabilir.
Hassas ayar vidası

(14)

 ile dikey lazer çizgilerini referans

noktalarına hassas biçimde doğrultabilirsiniz.
Ölçüm aletinin kılavuz yivini

(6)

 ilgili dönen platformun

(12)

kılavuz rayına

(11)

 yerleştirin ve ölçüm aletini dayanak

noktasına kadar platforma itin.
Ayırmak için ölçüm aletini dönen platformun tersi yönünde
çekin.

Dönen platformu konumlandırma olanakları:
– Düz zeminde dik,
– Dikey bir yüzeye vidalı,
– Mıknatıs

(15)

 yardımıyla metal yüzeylere sabitleme,

– Tavan kıskacı

(16)

 ile tavan çıtalarına sabitleme.

Ölçüm aletini açmadan önce dönen platformu

(11)

 kabaca

hizalayın.

Lazer hedef tablası ile çalışma

Lazer hedef tablası

(20)

 elverişsiz koşullarda ve uzak

mesafelerde lazer ışınının görünürlülüğünü iyileştirir.
Lazer hedef tablasının

(20)

 yansıma yapan yarısı lazer

çizgisinin görünürlülüğünü iyileştirir, saydam yarısı ise lazer

çizgisinin hedef tablasının arkasında da görünmesine olanak
sağlar.

Tripod ile çalışma (aksesuar)

Tripod stabil ve yüksekliği ayarlanabilir bir ölçme zemini
sağlar. Ölçüm aletinin 1/4" tripod girişini

(5)

 tripodun

(21)

dişli yuvasına veya piyasada bulunan bir fotoğraf tripodunun
yuvasına takın. Ölçüm aletini tripodun sabitleme vidası ile
sıkıca vidalayın.
Ölçme cihazını açmadan önce tripotu kabaca doğrultun.

Çok amaçlı sabitleme aparatı ile (aksesuar) sabitleme
(Bakınız: Resim N)

Çok amaçlı sabitleme aparatı

(17)

 yardımı ile ölçme cihazını

örneğin dikey yüzeylere, borulara veya mıknatıslanabilir
malzemeye sabitleyebilirsiniz. Çok amaçlı sabitleme aparatı
zemin sehpası olarak da kullanılmaya uygundur ve ölçme
cihazının yüksekliğinin ayarlanmasına olanak sağlar.
Ölçme cihazını açmadan önce çok amaçlı sabitleme aparatın

(17)

 kabaca ayarlayın.

Tutucu düzeneği LB 10 ile çalışma (aksesuar)

Tutucu düzeneği

(18)

 yardımı ile ölçüm aletini dikey

yüzeylere veya manyetik etkiye açık malzemelere
sabitleyebilirsiniz. Tavan kıskacı

(16)

 ile birlikte, ölçüm

aletinin yüksekliği de ayarlanabilir.
Ölçüm aletini açmadan önce tutucu düzeneğini

(18)

 kabaca

hizalayın.

Lazer alıcısı ile çalışma (aksesuar) (Bakınız: Resim N)

Elverişsiz aydınlatma koşullarında (aydınlık ortam, doğrudan
gelen güneş ışığı) ve uzak mesafelerde lazer çizgilerini daha
iyi görebilmek için lazer alıcı

(19)

 kullanın.

Tüm işletim modları lazer alıcı

(19)

 ile çalışmaya uygundur.

Lazer gözlüğü (aksesuar)

Lazer gözlüğü ortam ışığını filtre eder. Bu nedenle lazer ışığı
göze daha parlak gelir.

u

Lazer gözlüğünü koruyucu gözlük olarak kullanmayın.

Lazer gözlüğü lazer ışınının daha iyi görülmesini sağlar,
ancak lazer ışınına karşı koruma sağlamaz.

u

Lazer gözlüğünü güneş gözlüğü olarak veya trafikte
kullanmayın.

Lazer gözlü kızılötesi ışınlara karşı tam bir

koruma sağlamaz ve renk algılama performansını düşürür.

İş örnekleri (Bakınız: resimler I–N)

Ölçme cihazının uygulama örnekleri için grafik sayfalarına
bakın.

Bakım ve servis

Bakım ve temizlik

Ölçme cihazını her zaman temiz tutun.
Ölçme cihazını suya veya başka sıvılar içine daldırmayın.
Kirleri nemli, yumuşak bir bezle silin. Deterjan veya çözücü
madde kullanmayın.
Özellikle çıkış deliği yakınındaki yüzeyi düzenli aralıklarla
temizleyin ve bunu yaparken tüylenme olmamasına dikkat
edin.
