Bahasa Indonesia |

243

2 ×

2

 m × ±

0,3

 mm/m = ±

1,2

 mm. Titik

Ⅲ

 dan

Ⅳ

 dapat

terpisah maksimal sejauh

1,2

 mm.

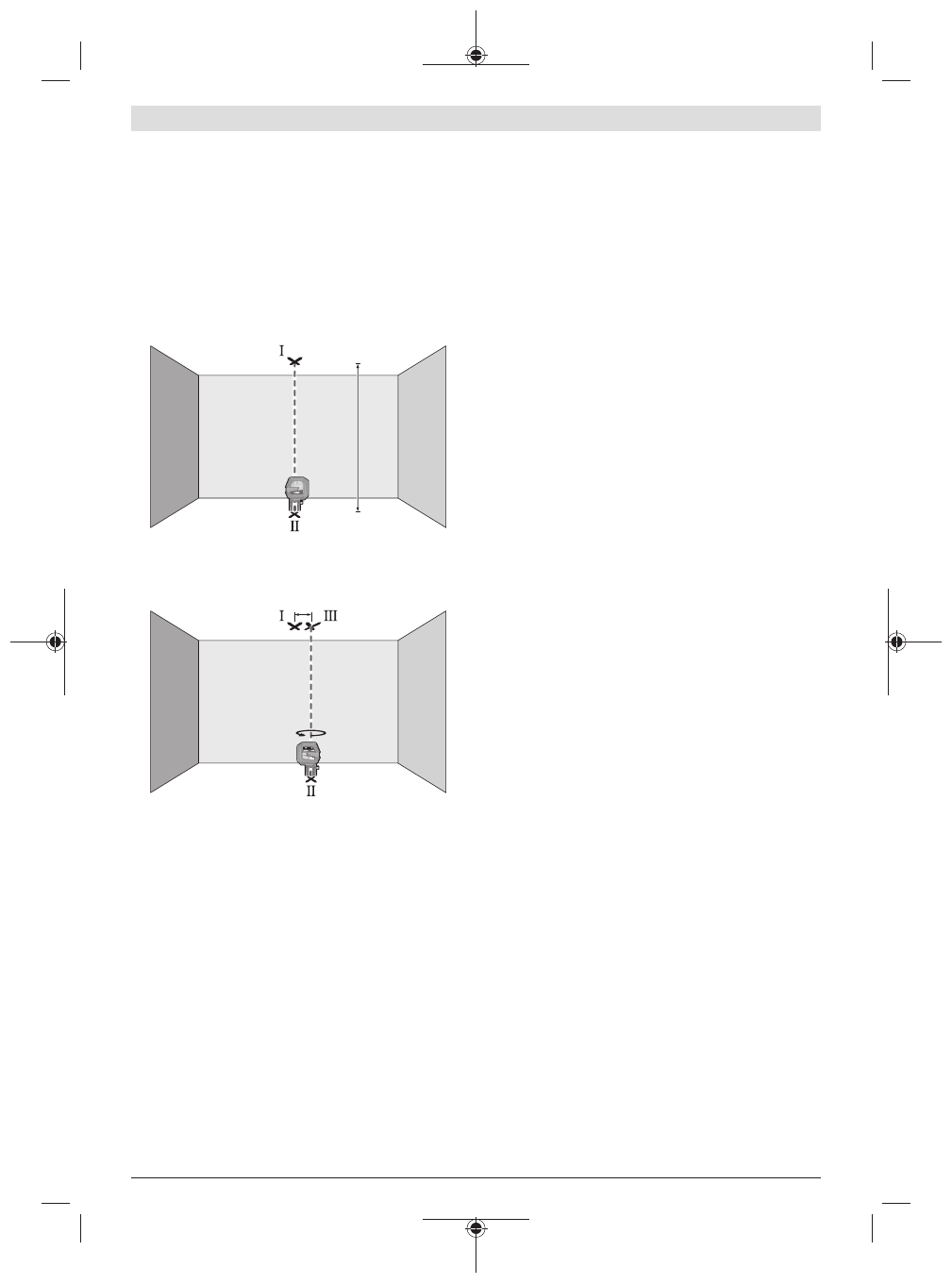

Memeriksa ketepatan tegak lurus

Untuk melakukan pemeriksaan ini diperlukan jarak kosong
dengan jarak sekitar

5

 m pada permukaan yang stabil antara

lantai dan langit-langit.
– Pasang alat pengukur di atas tripod putar

(11)

 dan

letakkan di atas lantai. Pilih pengoperasian titik dan
biarkan alat pengukur memulai penyetelan level.

5 m

– Tandai pusat titik laser atas pada penutup (titik

Ⅰ

). Selain

itu, tandai pusat titik laser bawah di atas lantai (titik

Ⅱ

).

d

180°

– Putar alat pengukur sebesar 180°. Posisikan alat hingga

pusat titik laser bawah berada di atas titik

Ⅱ

 yang sudah

ditandai. Biarkan alat pengukur memulai penyetelan level.
Tandai pusat titik laser atas (titik

Ⅲ

).

– Selisih

d

 dari kedua titik yang ditandai titik I dan III

menyatakan simpangan alat pengukur untuk garis
vertikal.

Simpangan maksimal yang diperbolehkan dihitung sebagai
berikut:
dua kali jarak antara lantai dan langit-langit ×

0,7

 mm/m.

contoh: Pada jarak antara lantai dan langit-langit sebesar

5

 m simpangan maksimal diperbolehkan sebesar

2 ×

5

 m × ±

0,7

 mm/m = ±

7

 mm. Titik

Ⅰ

 dan

Ⅲ

 dapat terpisah

maksimal sejauh

7

 mm.

Petunjuk pemakaian

u

Selalu hanya gunakan bagian tengah titik laser atau
garis laser untuk menandai.

 Besarnya titik laser atau

lebarnya garis laser berubah sesuai dengan perubahan
jarak.

Bekerja dengan tripod putar RM 10 (lihat gambar F–H)

Dengan bantuan tripod putar

(11)

, alat pengukur dapat

diputar sebesar 360° pada titik pusat yang selalu terlihat.
Untuk itu, garis laser dapat diatur tanpa mengubah posisi
alat pengukur.
Garis laser vertikal dapat disesuaikan dengan akurat pada
titik acuan dengan sekrup penyetel

(14)

.

Letakkan alat pengukur dengan menggunakan slot
pemandu

(6)

 pada rel pemandu

(12)

 tripod putar

(11)

, dan

geser alat pengukur pada platform hingga maksimal.
Untuk melepas, tarik alat pengukur dari tripod putar ke arah
berlawanan.

Pilihan posisi tripod putar:
– berdiri di atas permukaan datar,
– dipasang di permukaan vertikal,
– dengan bantuan magnet

(15)

 di permukaan logam,

– dihubungkan dengan penjepit

(16)

 pada lis profil.

Sejajarkan tripod putar

(11)

 sebelum alat pengukur

dinyalakan.

Bekerja dengan reflektor (alat pemantulan)

Reflektor (alat pemantulan)

(20)

 meningkatkan visibilitas

sinar laser dalam kondisi yang tidak menguntungkan dan
jarak yang lebih besar.
Setengah reflektif pada reflektor (alat pemantulan)

(20)

meningkatkan visibilitas garis laser, garis laser juga dapat
terlihat melalui bagian yang transparan dari bagian belakang
reflektor (alat pemantulan).

Bekerja dengan tripod (aksesori)

Tripod memberi posisi pengukuran yang stabil dan dapat
diatur tingginya. Letakkan alat ukur dengan dudukan tripod
1/4"

(5)

 pada ulir tripod

(21)

 atau tripod foto pada

umumnya. Kencangkan alat ukur dengan baut pengencang
tripod.
Atur tripod sebelum menghidupkan alat ukur.

Kencangkan dengan braket universal (aksesori)
(lihat gambar N)

Dengan bantuan braket universal

(17)

 Anda dapat

mengencangkan alat ukur misalnya pada permukaan
vertikal, pipa atau material yang dapat dimagnetisasi. Braket
universal juga dirancang sebagai tripod lantai dan
memudahkan penyetelan ketinggian alat ukur.
Atur braket universal

(17)

 sebelum mengaktifkan alat ukur.

Bekerja dengan penopang LB 10 (aksesori)

Dengan menggunakan penopang

(18)

, alat pengukur dapat

dikencangkan ke atas permukaan vertikal atau material
bermagnet. Dikombinasikan dengan penjepit

(16)

, alat

pengukur juga dapat diarahkan ketinggiannya.
Sejajarkan penopang

(18)

 secara kasar sebelum alat

pengukur dinyalakan.
