72

 | Norsk

selvnivelleringsområdet på ±

4

°, lyser laserstrålene

kontinuerlig.
Ved vibrasjoner eller endring av plasseringen under drift blir
måleverktøyet automatisk nivellert igjen. For å unngå feil på
grunn av forskyvning av måleverktøyet må du kontrollere
laserstrålenes plassering i forhold til referansepunkter.

Bruke helningsfunksjonen (se bilde E)

Sett måleverktøyet på et skrått underlag. Under arbeid med
helningsfunksjon blinker laserstrålene først raskt i
2 sekunder og deretter raskt flere ganger hvert 5. sekund.
I helningsfunksjonen blir ikke laserlinjene nivellert lenger og
går ikke lenger nødvendigvis loddrett i forhold til hverandre.

Kontrollere måleverktøyets nøyaktighet

Faktorer som påvirker nøyaktigheten

Det er omgivelsestemperaturen som har størst innflytelse på
nøyaktigheten. Spesielt temperaturforskjeller fra gulvet og
oppover kan forstyrre laserstrålen.
Ettersom temperaturlagdelingen er størst nær gulvet, bør du
alltid montere måleverktøyet på et stativ hvis måleavstanden
er over 20 meter. Hvis mulig bør du også sette
måleverktøyet i midten av arbeidsflaten.
I tillegg til ekstern påvirkning kan også apparatspesifikk
påvirkning (f.eks. fall eller harde slag) føre til avvik.
Kontroller derfor alltid nivelleringsnøyaktigheten før du
starter arbeidet.
Kontroller først nøyaktigheten til høyde- og
nivelleringsnøyaktigheten til den vannrette laserlinjen,
deretter nivelleringsnøyaktigheten til den loddrette
laserlinjen.
Dersom måleverktøyet ved en kontroll overskrider
maksimalt avvik, må det repareres av et

Bosch

-

serviceverksted.

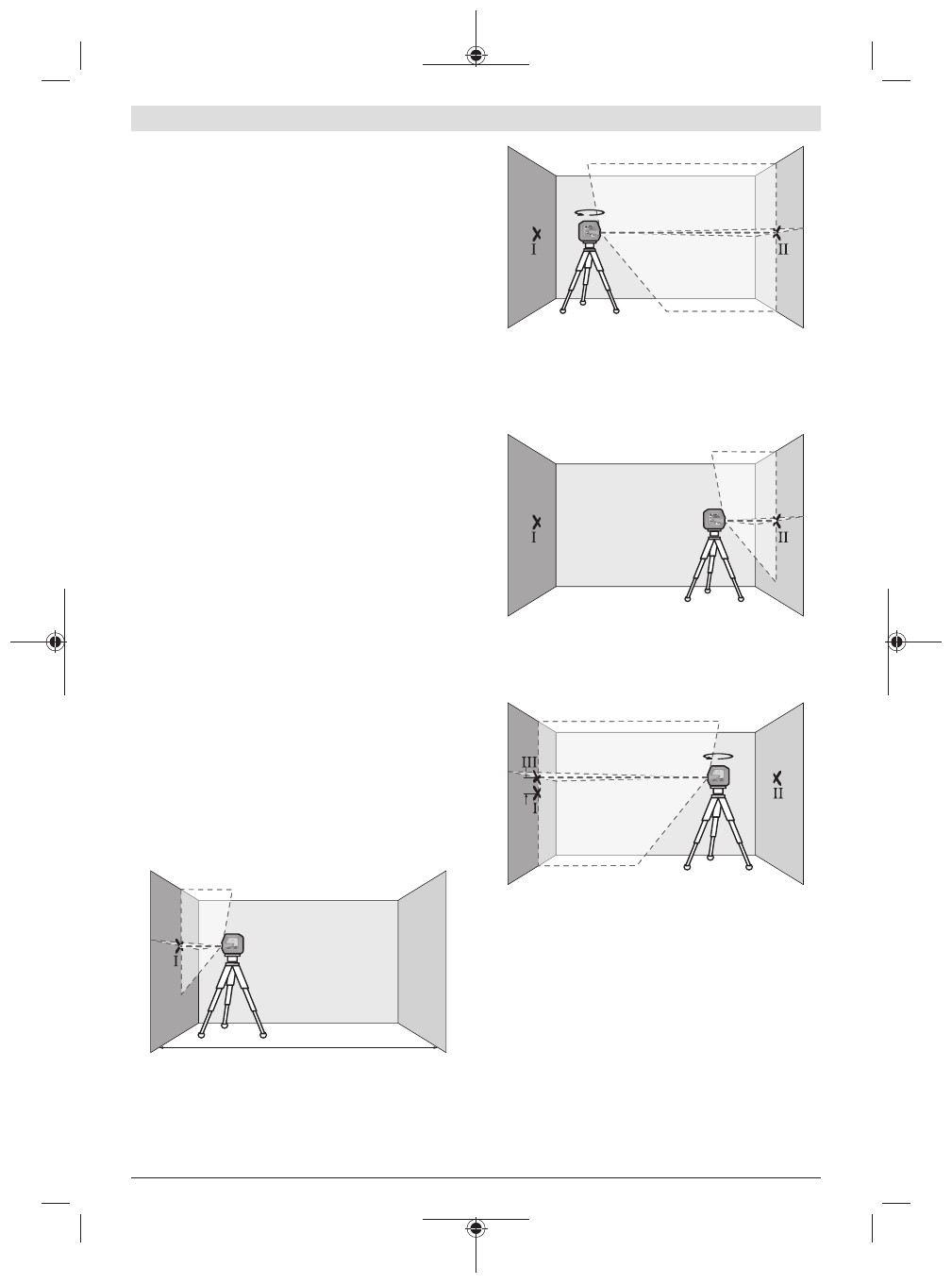

Kontrollere høydenøyaktigheten til den vannrette linjen

Når du skal kontrollere, trenger du en fri målestrekning på

5

 m med fast underlag mellom to vegger A og B.

– Monter måleverktøyet nær veggen A på et stativ, eller sett

det på et fast, jevnt underlag. Slå på måleverktøyet, og
velg krysslinjemodus.

5 m

A

B

– Rett laseren mot den nære veggen A, og la måleverktøyet

nivelleres. Marker midten av punktet der laserlinjene
krysser hverandre på veggen (punkt

Ⅰ

).

180°

A

B

– Drei måleverktøyet 180°, la det nivelleres og marker

skjæringspunktet til laserlinjene på veggen B tvers
overfor (punkt

Ⅱ

).

– Plasser måleverktøyet nær veggen B uten å dreie det, slå

det på og la det nivelleres.

A

B

– Juster høyden på måleverktøyet (ved hjelp av stativet

eller eventuelt ved å legge noe under) slik at
skjæringspunktet til laserlinjene nøyaktig treffer det
tidligere markerte punktet

Ⅱ

 på veggen B.

d

180°

A

B

– Drei måleverktøyet 180° uten å endre høyden til stativet.

Rett det mot veggen A. Den loddrette laserlinjen skal gå
gjennom det tidligere markerte punktet

Ⅰ

. La

måleverktøyet nivelleres, og marker skjæringspunktet til
laserlinjene på veggen A (punkt

Ⅲ

).

– Differansen

d

 mellom de to markerte punktene

Ⅰ

 og

Ⅲ

 på

veggen A er det faktiske høydeavviket til måleverktøyet.

På målestrekningen på 2 ×

5

 m =

10

 m er maks. tillatt avvik:

10

 m × ±

0,3

 mm/m = ±

3

 mm. Differansen

d

 mellom

punktene

Ⅰ

 og

Ⅲ

 kan dermed være maks.

3

 mm.

Kontrollere nivelleringsnøyaktigheten til den vannrette
linjen

For å kontrollere trenger du en ledig flate på ca. 5 ×

5

 m.
