Suomi |

79

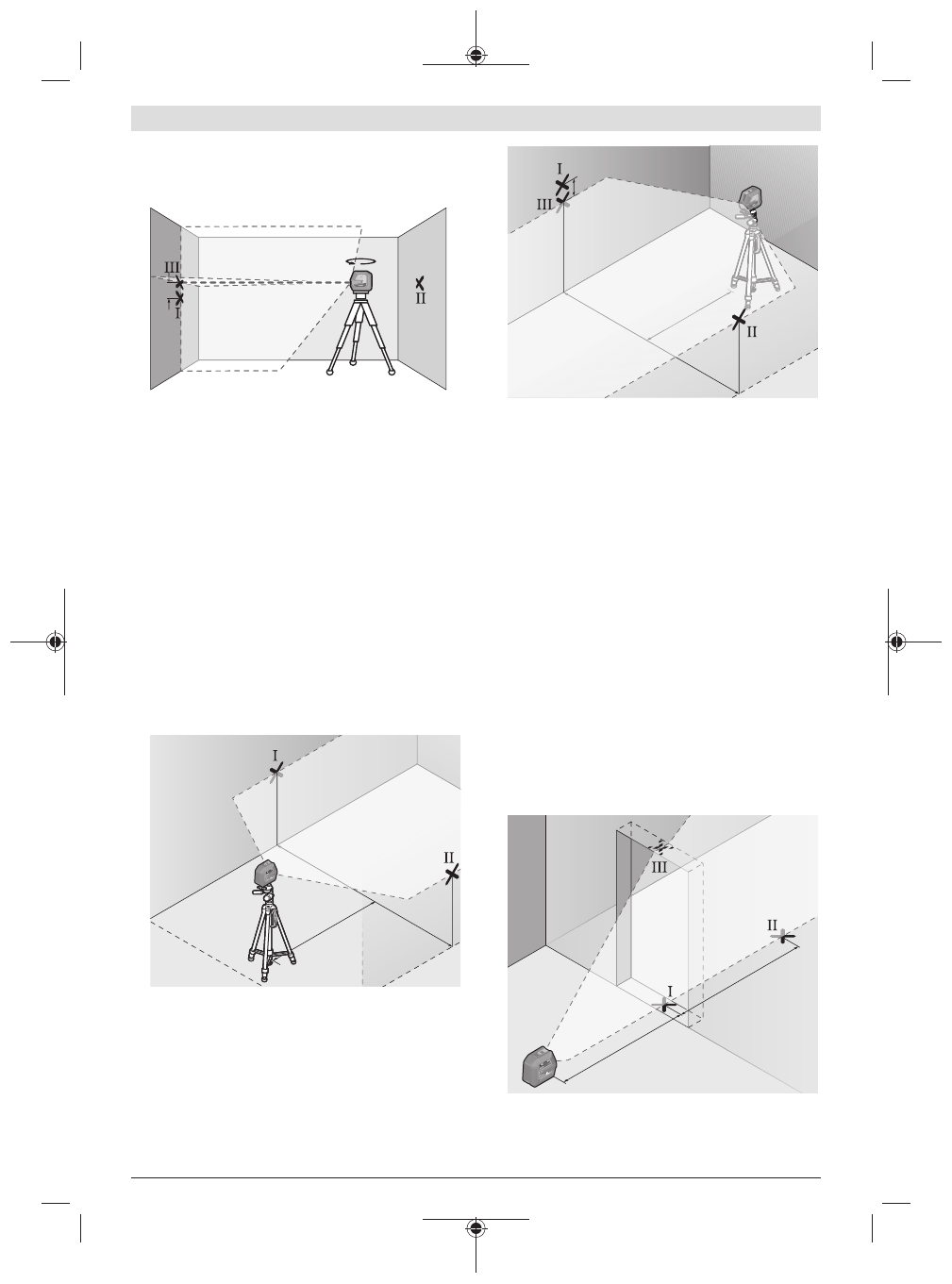

– Säädä mittaustyökalun korkeus (jalustan tai tarv. tukien

avulla) niin, että laserlinjojen leikkauspiste kohtaa tarkal-
leen aiemmin merkityn pisteen

Ⅱ

 seinässä B.

d

180°

A

B

– Käännä mittaustyökalua 180° verran korkeutta muutta-

matta. Kohdista se seinään A niin, että pystysuora laser-
linja kulkee aiemmin merkityn pisteen

Ⅰ

 kautta. Anna mit-

taustyökalun tasaantua ja merkitse laserlinjojen leikkaus-
piste seinään A (piste

Ⅲ

).

– Molempien merkittyjen pisteiden

Ⅰ

 ja

Ⅲ

 ero

d

 seinässä A

ilmoittaa mittaustyökalun todellisen korkeuspoikkeaman.

2 ×

5

 m =

10

 m pituisella mittausmatkalla suurin sallittu

poikkeama on:

10

 m × ±

0,3

 mm/m = ±

3

 mm. Tämän mukaisesti pisteiden

Ⅰ

ja

Ⅲ

 keskinäinen ero

d

 saa olla korkeintaan

3

 mm.

Vaakasuoran linjan tasaustarkkuuden tarkistus

Tarkistusta varten tarvitset n. 5 ×

5

 m pituisen esteettömän

pinnan.
– Asenna mittalaite jalustalle tai tukevalle ja tasaiselle alus-

talle keskelle seinien A ja B välille. Käynnistä mittalaite ja
valitse vaakasuuntainen käyttö. Anna mittalaitteen ta-
saantua.

2,5 m

5,0 m

A

B

– Merkitse 2,5 m etäisyydelle mittaustyökalusta molempiin

seiniin laserlinjan keskikohta (piste

Ⅰ

 seinään A ja piste

Ⅱ

seinään B).

2,5 m

d

5,0 m

2,5

m

5,0 m

0 m

A

B

– Aseta mittaustyökalu 180° käännettynä 5 m etäisyydelle

ja anna sen tasaantua.

– Säädä mittaustyökalun korkeus niin (jalustan tai tarvit-

taessa tukilevyjen avulla), että laserlinjan keskikohta osuu
tarkalleen aiemmin merkitsemääsi pisteeseen

Ⅱ

 sei-

nässä B.

– Merkitse seinän A laserlinjan keskikohta pisteeksi

Ⅲ

 (koh-

tisuorassa pisteen

Ⅰ

 ylä- tai alapuolella).

– Molempien merkittyjen pisteiden

Ⅰ

 ja

Ⅲ

 ero

d

 seinässä A

ilmoittaa mittaustyökalun todellisen vaakasuoruuspoik-
keaman.

2 ×

5

 m =

10

 m pituisella mittausmatkalla suurin sallittu

poikkeama on:

10

 m × ±

0,3

 mm/m = ±

3

 mm. Tämän mukaisesti pisteiden

Ⅰ

ja

Ⅲ

 keskinäinen ero

d

 saa olla korkeintaan

3

 mm.

Pystysuoran linjan tasaustarkkuuden tarkistus

Tarkistusta varten tarvitset oviaukon (tukevalla alustalla),
jonka molemmilla puolilla on vähintään 2,5 m tilaa.
– Aseta mittalaite 2,5 m etäisyydelle oviaukosta tukevalle ja

tasaiselle alustalle (ei jalustaan). Käynnistä mittalaite ja
valitse pystysuuntainen käyttö. Kohdista laserlinja oviauk-
koon ja anna mittalaitteen tasaantua.

2,5 m

2,5 m

– Merkitse pystysuoran laserlinjan keskipiste oviaukon latti-

aan (piste

Ⅰ

), 5 m etäisyydelle oviaukon toiselle puolelle

(piste

Ⅱ

) sekä oviaukon yläreunaan (piste

Ⅲ

).
