178
| Slovenščina
2,5 m
5,0 m
A
B

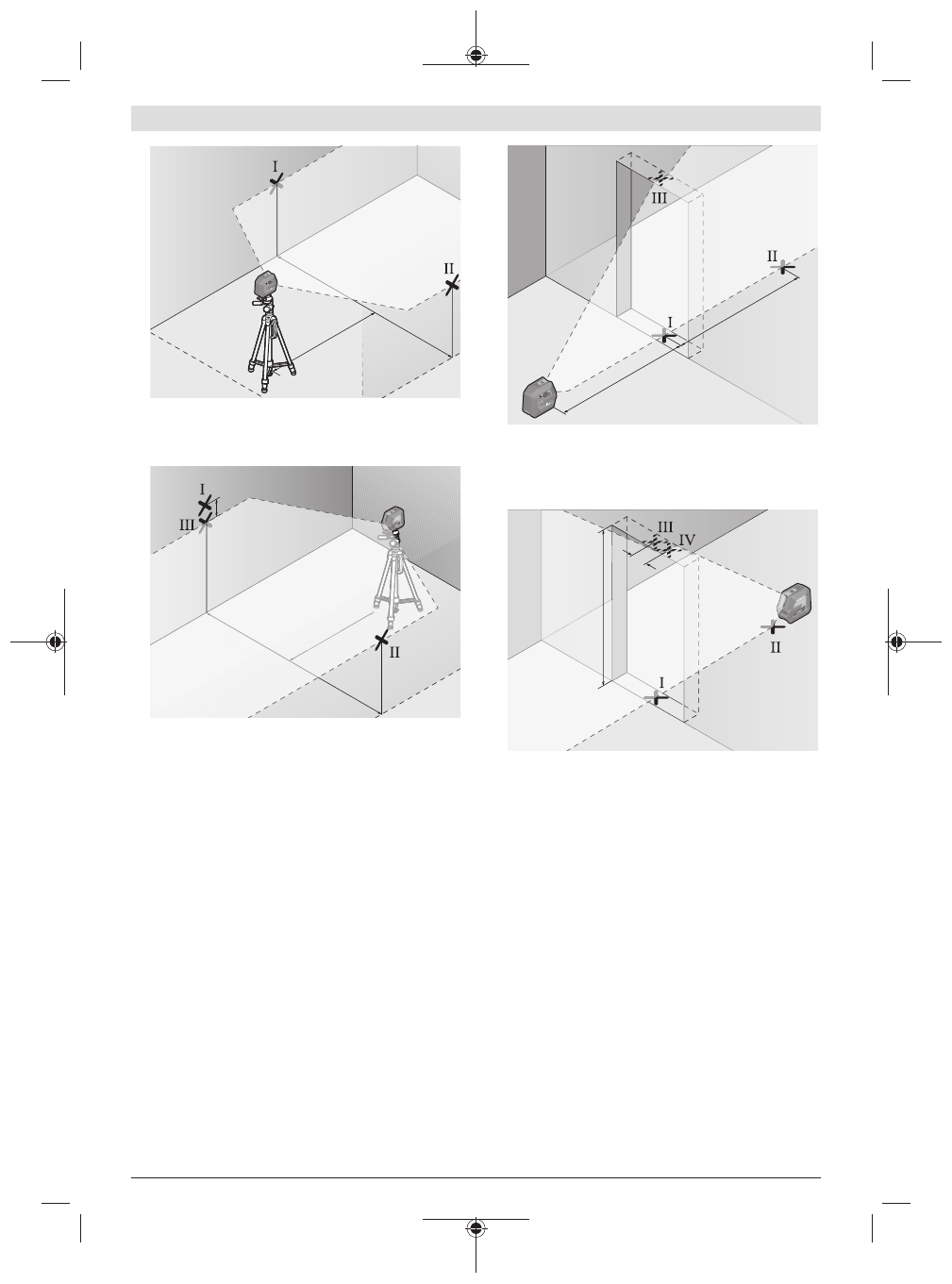

– Na oddaljenosti 2,5 m od merilne naprave na obeh stenah
označite sredino laserske linije (točka
Ⅰ
na steni A in
točka
Ⅱ
na steni B).
2,5 m
d
5,0 m
2,5
m
5,0 m
0 m
A
B
– Merilno napravo obrnite za 180°, jo postavite 5 m stran
od stene in počakajte, da se uravna.
– Naravnajte višino merilne naprave tako (s stativom ali po
potrebi s podlaganjem), da se sredina laserske linije
točno ujema s prej označeno točko II na steni B.
– Na steni A sredino laserske linije označite kot točko III
(navpično nad oziroma pod točko I).
– Razlika
d
označenih točk
Ⅰ
in
Ⅲ
na steni A pomeni
dejansko odstopanje merilne naprave od vodoravnice.
Največje dovoljeno odstopanje na merilni razdalji
2 ×
5
m =
10
m znaša:
10
m × ±
0,3
mm/m = ±
3
mm. Razlika
d
med točkama
Ⅰ
in
Ⅲ
sme znašati največ
3
mm.
Preverjanje natančnosti niveliranja navpične linije
Za preverjanje potrebujete odprtino za vrata, pri kateri je (na
trdni podlagi) na vsaki strani vrat najmanj 2,5 m prostora.
– Merilno napravo 2,5 m od odprtine vrat namestite na
trdno, ravno podlago (ne na stojalo). Vklopite merilno
napravo in izberite navpično delovanje. Lasersko linijo
usmerite na odprtino vrat in dovolite, da se izvede
niveliranje merilne naprave.
2,5 m
2,5 m
– Sredino navpične laserske linije označite na dnu odprtine
za vrata (točka
Ⅰ
), na razdalji 5 m na drugi strani odprtine
za vrata (točka
Ⅱ
) in na zgornjem robu odprtine za vrata
(točka
Ⅲ
).
d
2 m
– Merilno napravo zavrtite za 180° in jo na drugi strani
odprtine za vrata postavite neposredno za točko
Ⅱ
.
Dovolite, da se merilna naprava uravna, in navpično
lasersko linijo usmerite tako, da njeno središče poteka
natančno skozi točki
Ⅰ
in
Ⅱ
.
– Sredino laserske linije na zgornjem robu odprtine vrat
označite kot točko
Ⅳ
.
– Razlika
d
označenih točk
Ⅲ
in
Ⅳ
pomeni dejansko
odstopanje merilne naprave od navpičnice.
– Izmerite višino odprtine za vrata.
Največje dopustno odstopanje izračunate na naslednji način:
dvojna višina odprtine vrat ×
0,3
mm/m
Primer: pri višini odprtine vrat
2
m sme največje dopustno
odstopanje znašati
2 ×
2
m × ±
0,3
mm/m = ±
1,2
mm. Točki
Ⅲ
in
Ⅳ
smeta biti
zato oddaljeni največ
1,2
mm.
Preverjanje natančnosti navpičnice
Za preverjanje potrebujete prosto merilno razdaljo na trdni
podlogi z razdaljo pribl.
5
m med tlemi in stropom.
– Merilno napravo namestite na vrtljivo držalo
(11)
in jo
postavite na tla. Izberite točkovno delovanje in dovolite,
da se merilna naprava uravna.
