 | Suomi

d

2 m

– Käännä mittaustyökalua 180° verran ja aseta se oviaukon

toiselle puolelle suoraan pisteen

Ⅱ

 taakse. Anna mittaus-

työkalun tasaantua ja suuntaa pystysuora laserlinja niin,
että sen keskipiste kulkee tarkalleen pisteiden

Ⅰ

 ja

Ⅱ

kautta.

– Merkitse laserlinjan keskipiste oviaukon yläreunaan pis-

teeksi

Ⅳ

.

– Molempien merkittyjen pisteiden

Ⅲ

 ja

Ⅳ

 ero

d

 ilmoittaa

mittaustyökalun todellisen pystysuoruuspoikkeaman.

– Mittaa oviaukon korkeus.
Suurin sallittu poikkeama lasketaan seuraavasti:
oviaukon kaksinkertainen korkeus ×

0,3

 mm/m

Esimerkki: kun oviaukon korkeus on

2

 m, suurin sallittu poik-

keama on
2 ×

2

 m × ±

0,3

 mm/m = ±

1,2

 mm. Tämän mukaisesti pisteet

Ⅲ

 ja

Ⅳ

 saavat olla korkeintaan

1,2

 mm etäisyydellä toisis-

taan.

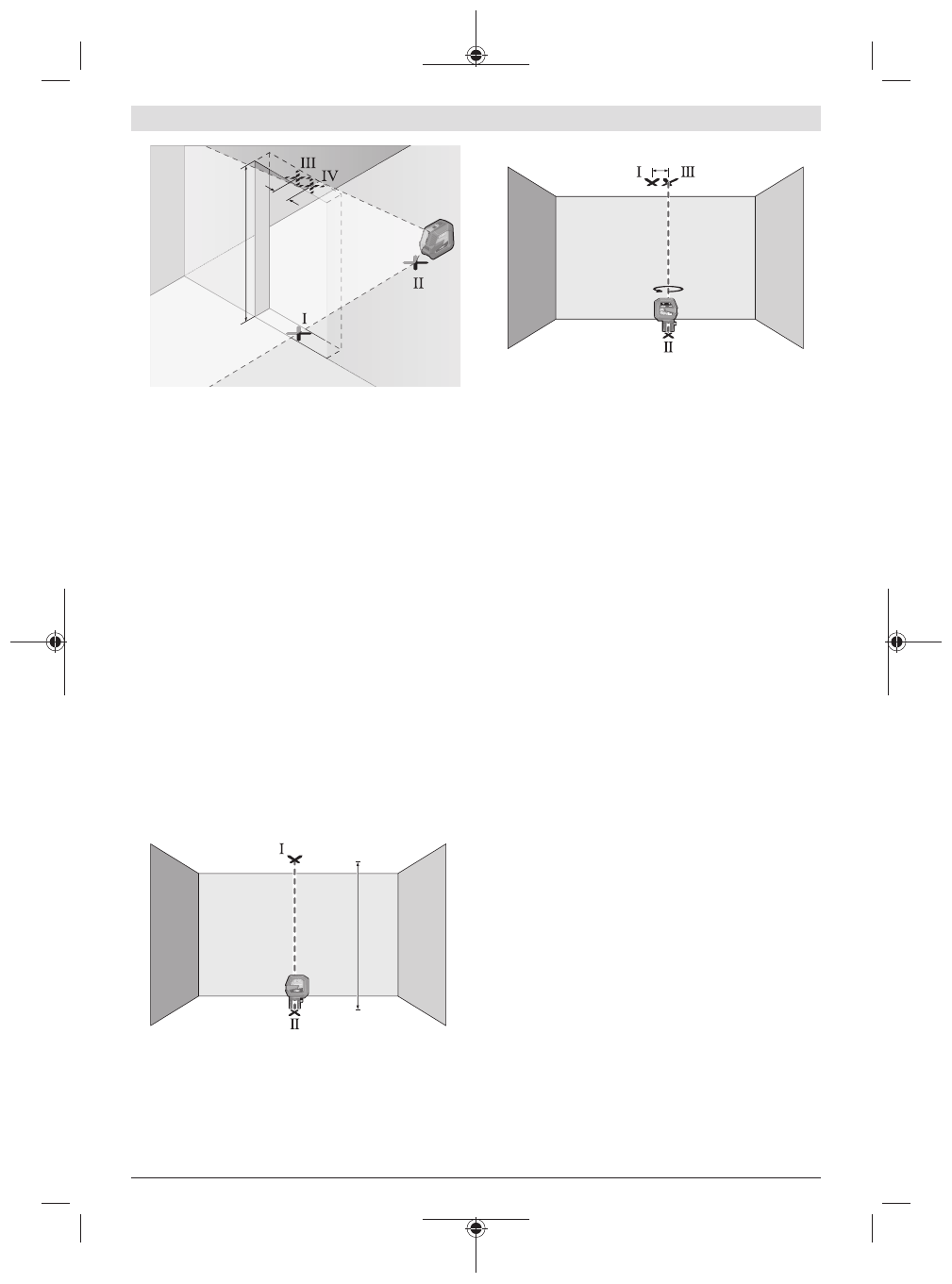

Luotisuoruuden tarkastus

Tarkistusta varten tarvitaan tukevalla alustalla oleva

5

 m pi-

tuinen esteetön mittausmatka lattian ja katon välissä.
– Asenna mittaustyökalu kääntöpidikkeeseen

(11)

 ja aseta

se lattialle. Valitse pistekäyttö ja anna mittaustyökalun ta-
saantua.

5 m

– Merkitse ylemmän laserpisteen keskikohta kattoon (piste

Ⅰ

). Merkitse lisäksi alemman laserpisteen keskikohta latti-

aan (piste

Ⅱ

).

d

180°

– Käännä mittaustyökalua 180 astetta. Kohdista se niin,

että alemman laserpisteen keskikohta on aiemmin merki-
tyn pisteen

Ⅱ

 päällä. Anna mittaustyökalun tasaantua.

Merkitse ylemmän laserpisteen keskikohta (piste

Ⅲ

).

– Molempien kattoon merkittyjen pisteiden

Ⅰ

 ja

Ⅲ

 ero

d

 il-

moittaa mittaustyökalun todellisen pystysuoruuspoikkea-
man.

Suurin sallittu poikkeama lasketaan seuraavasti:
lattian ja katon kaksinkertainen keskinäinen
etäisyys ×

0,7

 mm/m.

Esimerkki: kun lattian ja katon keskinäinen etäisyys on

5

 m,

suurin sallittu poikkeama on
2 ×

5

 m × ±

0,7

 mm/m = ±

7

 mm. Tämän mukaisesti pisteet

Ⅰ

ja

Ⅲ

 saavat olla korkeintaan

7

 mm etäisyydellä toisistaan.

Työskentelyohjeita

u

Käytä merkintään aina vain laserpisteen tai laserlinjan
keskipistettä.

 Laserpisteen koko ja laserlinjan leveys

muuttuvat etäisyyden mukaan.

Työskentely kääntöpidikkeen RM 10 kanssa
(katso kuvat F–H)

Kääntöpidikkeen

(11)

 avulla voit kääntää mittalaitetta

360 astetta keskellä olevan ja aina näkyvän luotipisteen suh-
teen. Siten pystyt kohdistamaan laserlinjat mittalaitteen
paikkaa muuttamatta.
Hienosäätöruuvilla

(14)

 voit kohdistaa pystysuorat laserlin-

jat tarkasti vertailupisteisiin.
Aseta mittaustyökalun ohjausura

(6)

 kääntöpidikkeen

(11)

ohjainkiskoon

(12)

 ja työnnä mittaustyökalu jalustan rajoitti-

meen asti.
Kun haluat irrottaa mittaustyökalun, vedä se päinvastaiseen
suuntaan pois kääntöpidikkeestä.

Kääntöpidikkeen asennusmahdollisuudet:
– aseta pidike pystyyn tasaiselle pinnalle
– ruuvaa pidike kiinni pystysuoraan pintaan
– kiinnitä pidike magneeteilla

(15)

 metallipintoihin

– kiinnitä pidike sisäkattokiinnikkeellä

(16)

 sisäkattorimoi-

hin.

Suuntaa kääntöpidike

(11)

 karkeasti, ennen kuin käynnistät

mittalaitteen.
