 | Lietuvių k.

– Ant sienos A pažymėkite lazerio linijos vidurį – tašką III

(statmenai virš arba po taško I).

– Ant sienos A pažymėtų abiejų taškų I ir III skirtumas

d

rodo faktinę matavimo prietaiso nuokrypą nuo horizonta-
lės.

Esant 2 ×

5

 m =

10

 m maksimalus leidžiamasis nuokrypis:

10

 m × ±

0,3

 mm/m = ±

3

 mm. Skirtumas

d

Ⅰ

 tarp taškų I ir III

gali būti ne didesnis kaip

3

 mm.

Vertikalios linijos niveliavimo tikslumo patikrinimas

Norint atlikti patikrinimą, reikia durų angos, nuo kurios (ant
tvirto pagrindo) abejose durų pusėse yra vietos ne mažiau
kaip 2,5 m.

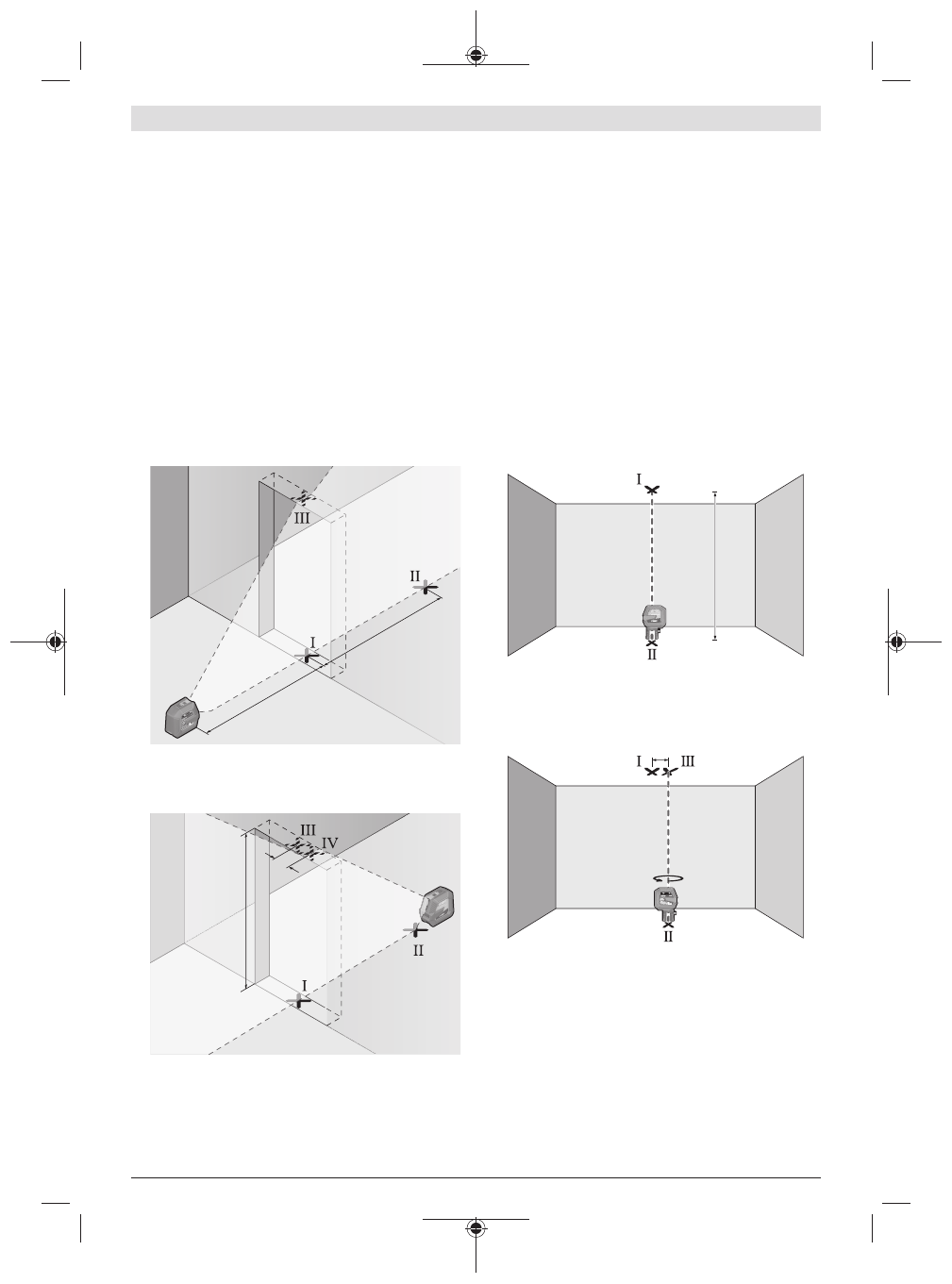

– Pastatykite matavimo prietaisą 2,5 m atstumu nuo durų

angos ant tvirto, lygaus pagrindo (ne ant stovo). Įjunkite
matavimo prietaisą ir parinkite vertikalų režimą. Lazerio li-
niją nukreipkite į durų angą ir palaukite, kol matavimo
prietaisas susiniveliuos.

2,5 m

2,5 m

– Vertikalios lazerio linijos vidurį pažymėkite ant durų angos

grindų (taškas I), 5 m atstumu kitoje durų angos pusėje
(taškas II) bei ant viršutinio durų angos krašto (taškas III).

d

2 m

– Pasukite matavimo prietaisą 180° kampu ir pastatykite jį

kitoje durų angos pusėje iškart už taško II. Palaukite, kol
matavimo prietaisas susiniveliuos, ir nukreipkite vertikalią
lazerio liniją taip, kad jos vidurys eitų tiesiai per taškus I
ir II.

– Lazerio linijos vidurį ant viršutinio durų angos krašto pažy-

mėkite kaip tašką IV.

– Abiejų pažymėtų taškų III ir IV skirtumas

d

 rodo faktinę

matavimo prietaiso nuokrypą nuo vertikalės.

– Išmatuokite durų angos aukštį.
Maksimalų leidžiamąjį nuokrypį apskaičiuokite taip:
dvigubas durų angos aukštis ×

0,3

 mm/m

Pavyzdys: kai durų aukštis lygus

2

 m, nuokrypis turi būti ne

didesnis kaip 2 ×

2

 m × ±

0,3

 mm/m = ±

1,2

 mm. Taškai III ir

IV turi būti nutolę vienas nuo kito ne daugiau kaip

1,2

 mm.

Statmens tikslumo patikrinimas

Norint atlikti patikrinimą, jums reikia laisvo apie

5

 m ilgio ma-

tavimo atstumo ant tvirto pagrindo tarp grindų ir lubų.
– Matavimo prietaisą pritvirtinkite ant sukamojo laikiklio

(11)

 ir pastatykite ant žemės. Pasirinkite taškinį režimą ir

palaukite, kol matavimo prietaisas susiniveliuos.

5 m

– Ant lubų pažymėkite viršutinio lazerio taško vidurį (taš-

kas I). Apatinio lazerio taško vidurį pažymėkite ant žemės
(taškas II).

d

180°

– Matavimo prietaisą pasukite 180° kampu. Nustatykite jį į

tokią padėtį, kad apatinio lazerio taško vidurys būtų jau
pažymėtame taške II. Palaukite, kol matavimo prietaisas
susiniveliuos. Pažymėkite viršutinio lazerio taško vidurį
(taškas III).

– Abiejų pažymėtų taškų

Ⅰ

 ir

Ⅲ

 skirtumas

d

 rodo faktinę ma-

tavimo prietaiso nuokrypą nuo vertikalės.

Maksimalų leidžiamąjį nuokrypį apskaičiuokite taip:
dvigubas atstumas tarp grindų ir lubų ×

0,7

 mm/m.

Pavyzdžiui: kai atstumas tarp grindų ir lubų

5

 m, nuokrypis

turi būti ne didesnis kaip
