Русский |

129

ние (не на штатив). Включите измерительный инстру-
мент и выберите режим вертикальных линий.

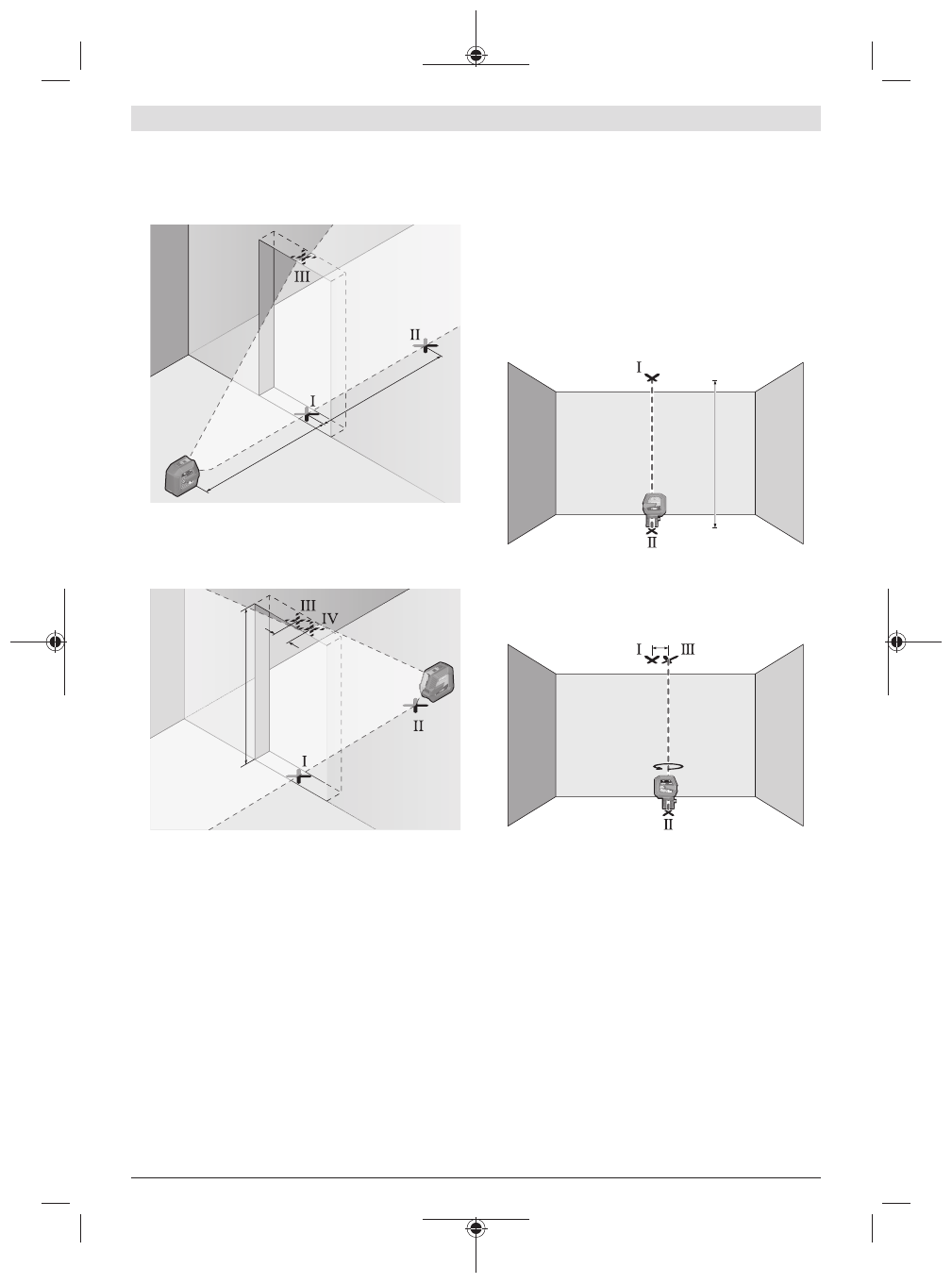

Направьте лазерную линию на дверной проем и дайте
измерительному инструменту самонивелироваться.

2,5 m

2,5 m

– Отметьте середину вертикальной линии на полу в

проеме двери (точка I), на расстоянии в 5 м с другой
стороны проема двери (точка II), а также по верхнему
краю проема двери (точка

Ⅲ

).

d

2 m

– Поверните измерительный инструмент на 180° и по-

ставьте его по другую сторону дверного проема прямо
позади точки

Ⅱ

. Дайте измерительному прибору само-

нивелироваться и направьте его вертикальные лазер-
ные лучи так, чтобы их середины проходили точно че-
рез точки

Ⅰ

 и

Ⅱ

.

– Пометьте середину лазерного луча на верхнем крае

дверного проема как точку

Ⅳ

.

– Расстояние

d

 между двумя обозначенными точками

Ⅲ

и

Ⅳ

 отображает фактическое отклонение измеритель-

ного инструмента от вертикали.

– Измерьте высоту проема двери.
Максимально допустимое отклонение рассчитывается
следующим образом:
двойная высота дверного проема ×

0,3

 мм/м

Пример: при высоте дверного проема в

2

 м максималь-

ное отклонение может составлять
2 ×

2

 м × ±

0,3

 мм/м = ±

1,2

 мм. Точки

Ⅲ

 и

Ⅳ

 должны на-

ходиться при обоих измерениях на расстоянии максимум

1,2

 мм друг от друга.

Проверка точности отвеса

Для проверки Вам требуется свободный измерительный
участок на твердом основании с расстоянием ок.

5

 м

между полом и потолком.
– Монтируйте измерительный инструмент на поворот-

ное крепление

(11)

 и установите его на пол. Выберите

точечный режим и дайте измерительному инструменту
нивелироваться.

5 m

– Обозначьте середину верхней лазерной точки на по-

толке (точка

Ⅰ

). Обозначьте также середину нижней ла-

зерной точки на полу (точка

Ⅱ

).

d

180°

– Поверните измерительный инструмент на 180°. Распо-

ложите его так, чтобы середина нижней лазерной точ-
ки находилась в ранее отмеченной точке

Ⅱ

. Дайте из-

мерительному инструменту нивелироваться. Отметьте
середину верхней лазерной точки (точка

Ⅲ

).

– Расстояние

d

 между двумя обозначенными точками

Ⅰ

 и

Ⅲ

 на потолке отображает фактическое отклонение из-

мерительного инструмента от вертикали.

Максимально допустимое отклонение рассчитывается
следующим образом:
двойное расстояние между полом и потолком ×

0,7

 мм/м

Пример: при расстоянии между полом и потолком

5

 м

максимальное отклонение может составлять
2 ×

5

 м × ±

0,7

 мм/м = ±

7

 мм. Точки

Ⅰ

 и

Ⅲ

 должны нахо-

диться при обоих измерениях на расстоянии максимум

7

 мм друг от друга.
