248

 | Ti

ế

ng Vi

ệ

t

5 m

A

B

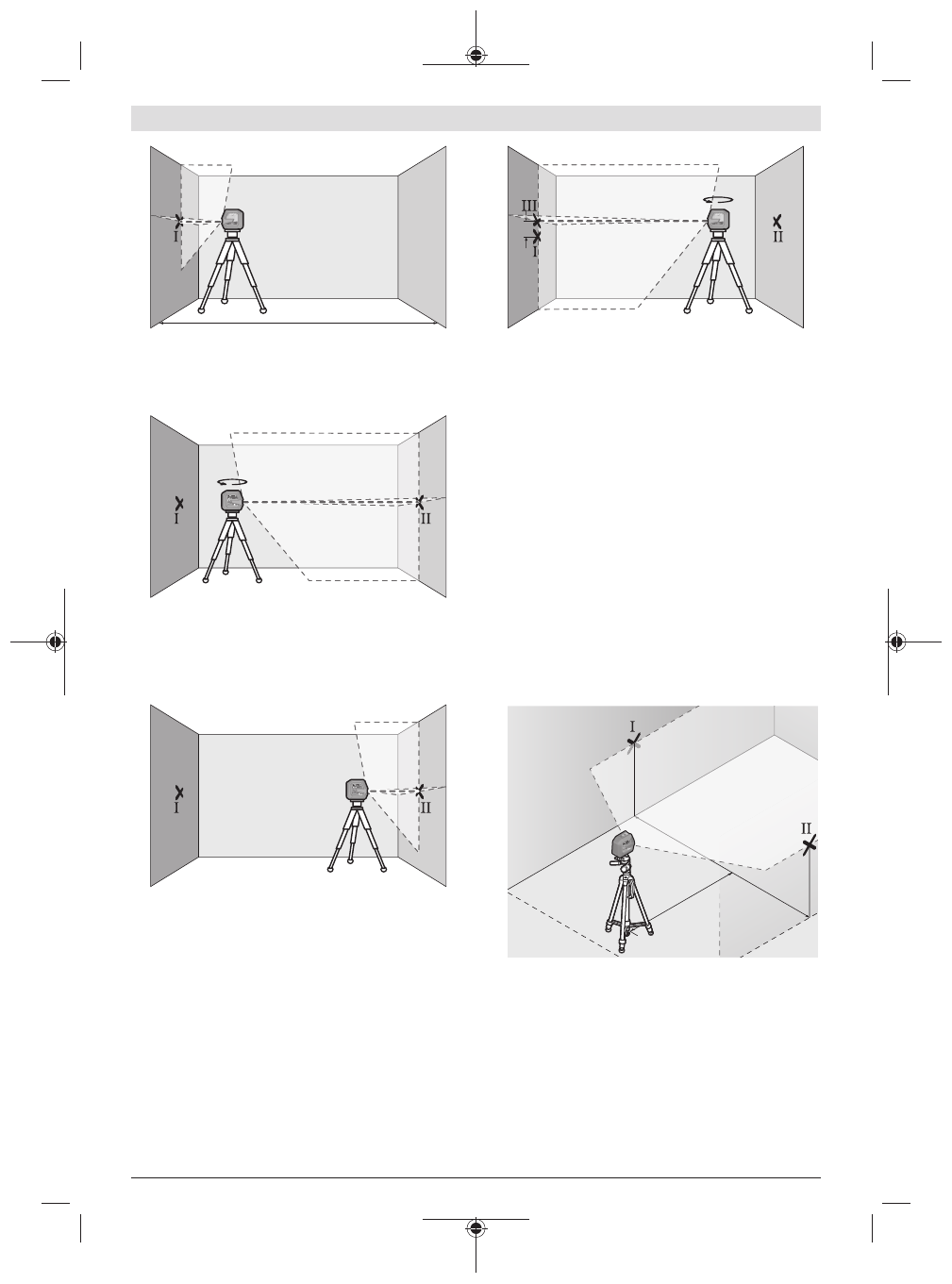

– Hướng thẳng luồng laze vào tường A gần bên và

để dụng cụ đo chiếu vào. Đánh dấu điểm giữa
của điểm giao nhau của các tia laser trên bức
tường (điểm

Ⅰ

).

180°

A

B

– Hãy xoay dụng cụ đo 180°, để dụng cụ đo cân

bằng và đánh dấu điểm giao nhau của tia laser ở
tường đối diện B (điểm

Ⅱ

).

– Hãy đặt dụng cụ đo – mà không xoay – gần

tường B, hãy bật và để dụng cụ cân bằng.

A

B

– Hãy căn chỉnh dụng cụ đo ở mức độ cao (nhờ

giá đỡ ba chân hoặc bằng cách đặt xuống dưới
nếu cần) sao cho điểm giao nhau của tia laser
gặp điểm đã đánh dấu trước đo

Ⅱ

 trên tường B.

d

180°

A

B

– Xoay dụng cụ đo 180° mà không thay đổi chiều

cao. Hãy hướng nó lên tường A sao cho tia laser
docj chạy qua điểm đã đánh dấu

Ⅰ

. Hãy để dụng

cụ đo cân bằng và đánh dấu điểm giao nhau của
tia laser trên tường A (điểm

Ⅲ

).

– Sự chênh lệch d của cả hai điểm đã đánh dấu

Ⅰ

và

Ⅲ

 trên tường A dẫn đến lệch chiều cao thực

tế của dụng cụ đo.

Trên đoạn đường đo 2 x 5 m = 10 m, biên độ chênh
lệch cho phép tối đa là:
10 m × ±0,3 mm/m = ±3 mm. Do đó, chênh lệch d
giữa điểm I và III được phép cao nhất là 3 mm.

Kiểm tra cốt thủy chuẩn chính xác của vạch
nằm ngang
Để kiểm tra, bạn cần một mặt phẳng thoáng
khoảng 5 × 5 m.
– Hãy lắp dụng cụ đo ở điểm giữa hai bức tường A

và B trên Giá đỡ ba chân hoặc để nó trên nền
bằng phẳng, vững chắc. Bật dụng cụ đo và chọn
chế độ vận hành ngang. Hãy để máy cân bằng.

2,5 m

5,0 m

A

B

– Hãy đánh dấu tâm điểm của vạch laze cách xa

dụng cụ đo 2,5 m ở cả hai thành (điểm

Ⅰ

 trên

thành A và điểm

Ⅱ

 trên thành B).
