216

 |

中文

– 将测量仪旋转180°，不要改变高度。将测量仪对

准墙A，使垂直激光线穿过标记的点Ⅰ。让测量仪
找平并标记激光线在墙A上的交叉点（点Ⅲ）。

– 墙A上标记的点Ⅰ和点Ⅲ之间的差值

d

就是测量仪的

实际高度差。

在2 ×

5

米 =

10

米的测量距离内允许的最大偏差为：

10

米 × ±

0.3

毫米/米 = ±

3

毫米。就是说，点Ⅰ和点Ⅲ

之间的差值

d

最大允许为

3

毫米。

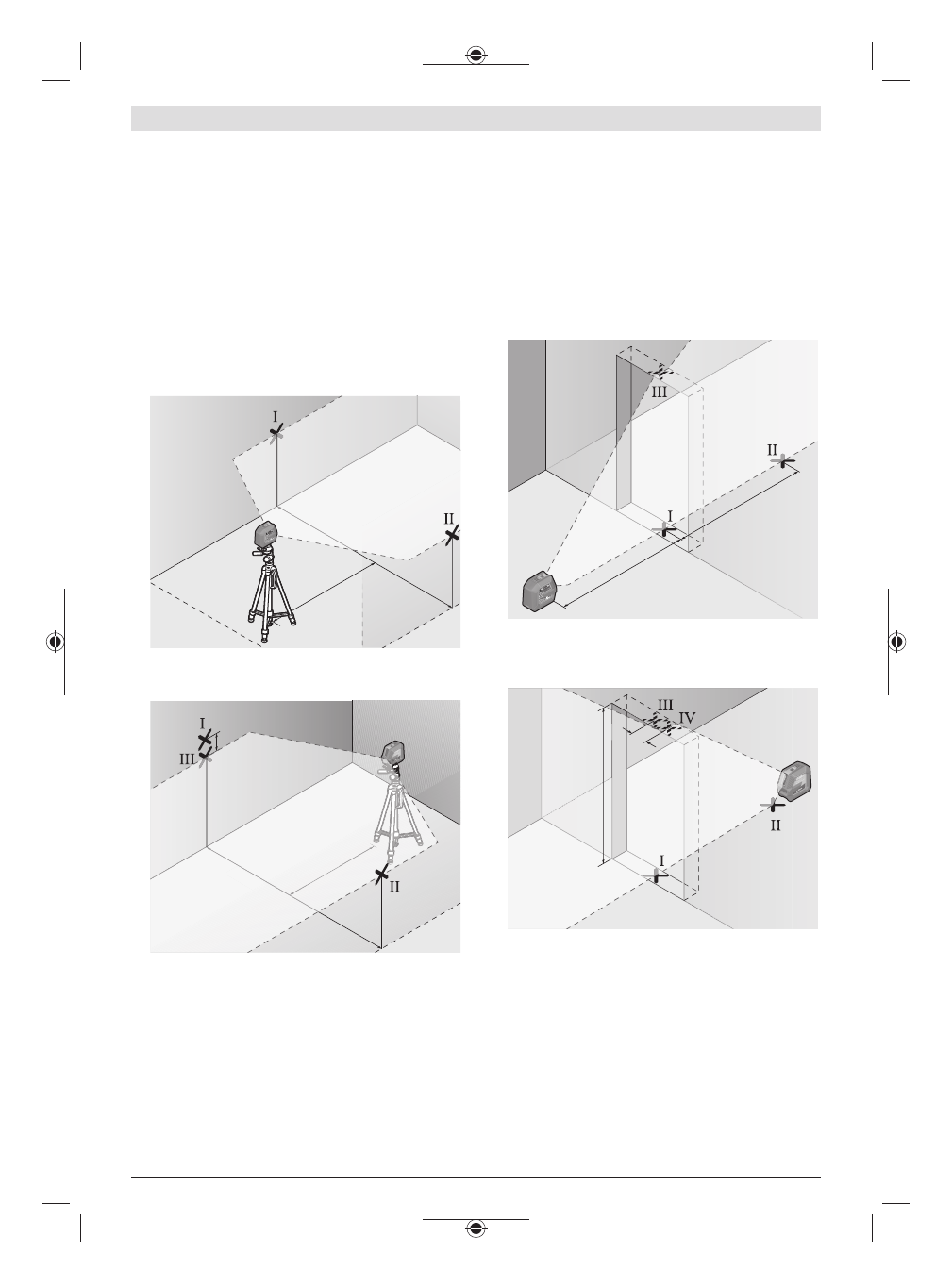

检测水平激光线的找平准确性

针对这项检测，必须找一块约5 ×

5

米的空闲区域。

– 将测量仪安装A和B墙面之间的三脚架上，或将测

量仪放置在稳固的平整基底上。接通测量仪，选
择水平模式。让测量仪找平。

2,5 m

5,0 m

A

B

– 在距测量仪2.5米的两墙上标记激光线的中心（在

墙A上标记点Ⅰ，在墙B上标记点Ⅱ）。

2,5 m

d

5,0 m

2,5

m

5,0 m

0 m

A

B

– 将测量仪旋转180°放到5米的距离外，让其自动

找平。

– 调整测量仪的高度（借助三脚架，必要时通过垫

板），使激光线的中心正好与墙B上之前标记的点
Ⅱ重合。

– 在墙A上将激光线的中心标记为点Ⅲ（垂直于点Ⅰ上

方或下方）。

– 墙A上标记的点Ⅰ和点Ⅲ之间的差值

d

就是测量仪与

水平面之间的实际偏差。

在2 ×

5

米 =

10

米的测量距离内允许的最大偏差为：

10

米 × ±

0.3

毫米/米 = ±

3

毫米。就是说，点Ⅰ和点Ⅲ

之间的差值

d

最大允许为

3

毫米。

检查垂直激光线的找平准确性

检查时需要一个门孔，（在稳固基底上）检查时门
各侧至少有2.5米的位置。
– 将测量仪放置在距离门孔2.5米远的稳固、平坦的

基底上（而不是在三脚架上）。接通测量仪，选
择垂直模式。将激光线对准门孔，让测量仪找
平。

2,5 m

2,5 m

– 在门孔底（点Ⅰ）、距门孔侧面5米（点Ⅱ）和距门

孔上边缘5米（点Ⅲ）处分别标记垂直激光线的中
心。

d

2 m

– 将测量仪旋转180°，然后将其放到门口的另一

侧，正好位于点Ⅱ的下方。让测量仪找平，以校准
垂直激光线，使激光线的中心正好贯穿点Ⅰ和点
Ⅱ。

– 将门孔上边缘的激光线中心标记为点Ⅳ。
– 点Ⅲ和Ⅳ之间的差值

d

就是测量仪在垂直方向的实

际偏差。

– 测量门孔的高度。
请按如下步骤计算所允许的最大偏差：
两倍的门孔高度 ×

0.3

毫米/米

例如：门孔高度为

2

米，则允许的最大偏差
