Қазақ |

143

180°

A

B

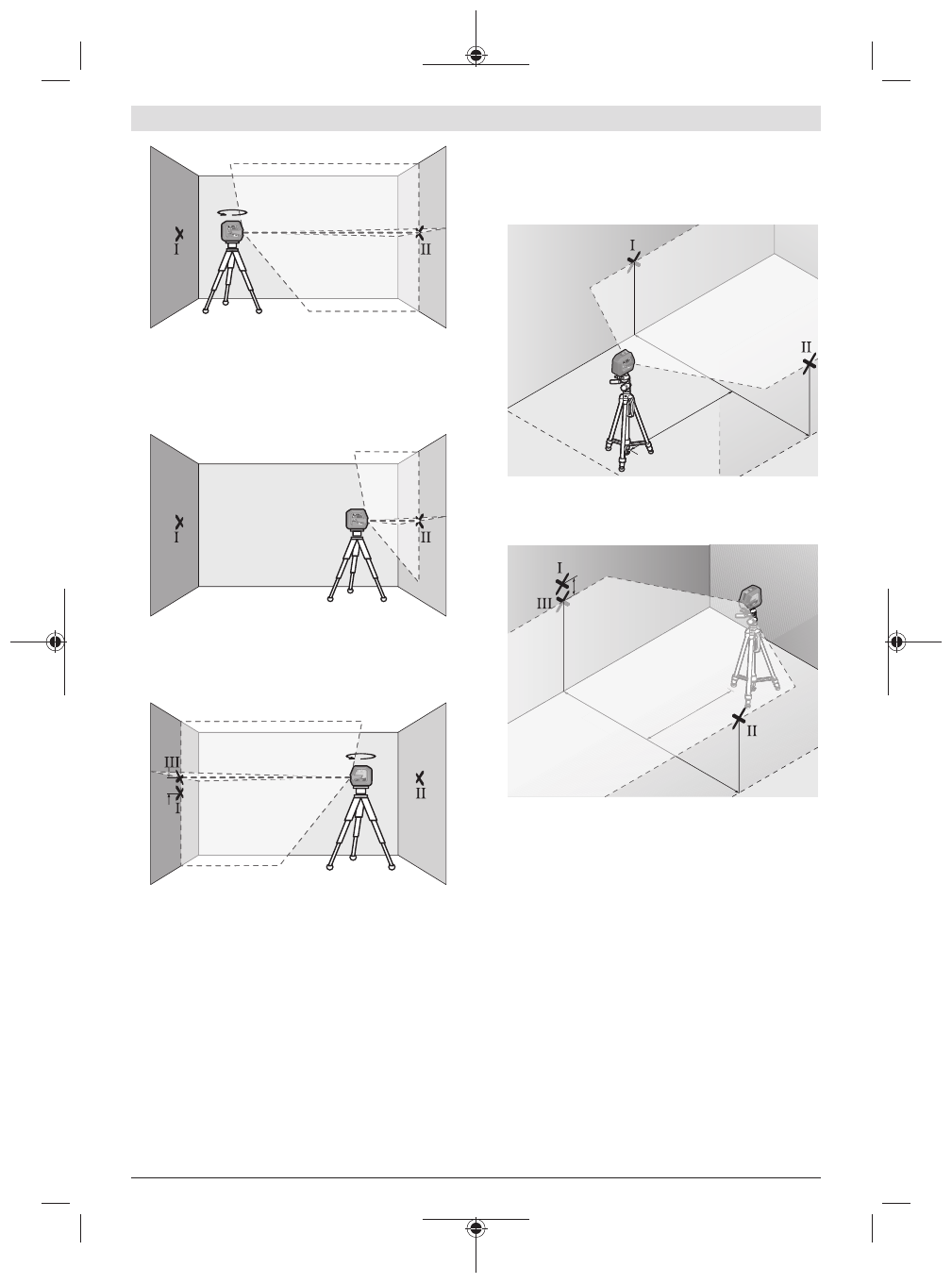

– Өлшеу құралын 180° бұрап, оны нивелирлеп лазер

сызықтарының арғы B қабырғасындағы айқыш-ұйқыш
нүктесін белгілеңіз (

Ⅱ

 нүктесі).

– Өлшеу құралын бұрамай B қабырғасының қасында

қойып, қосыңыз да нивелирлеңіз.

A

B

– Өлшеу құралының биіктігін (штативтер немесе бар

болса тіреуіш көмегімен) лазер сызықтарының айқыш-
ұйқыш нүктесі В қабырғасында алдымен белгіленген
нүктеге

Ⅱ

 сәйкес болатындай бағыттаңыз.

d

180°

A

B

– Өлшеу құралын 180° бұрап биіктігін өзгертпеңіз. Оны

A қабырғасына тік лазер сызығы белгіленген

Ⅰ

нүктесінен өтетін етіп бағыттаңыз. Өлшеу құралын
нивелирлеп, лазер сызықтарының айқыш-ұйқыш
нүктесін A қабырғасында (

Ⅲ

 нүктесі) белгілеңіз.

– А қабырғасындағы

Ⅰ

 мен

Ⅲ

 екі белгіленген нүктенің

d

айырмашылығы өлшеу құралының дәл биіктіктен
ауытқуын көрсетеді.

2 ×

5

 м =

10

 м өлшеу қашықтығындағы рұқсат етілген

максималды ауытқу:

10

 м × ±

0,3

 мм/м = ±

3

 мм.

Ⅰ

 мен

Ⅲ

 нүктелері арасындағы

d

 айырмашылығы ең көбі

3

 мм құрауы тиіс.

Көлденең сызықтың нивелирлеу дәлдігін тексеру

Тексеру үшін шам. 5 ×

5

 м бос кеңістік керек.

– Өлшеу құралын А мен В қабырғаларының арасындағы

ортада штативке немесе берік әрі тегіс бетке
орнатыңыз. Өлшеу құралын қосып, көлденең режимді
таңдаңыз. Өлшеу құралын нивелирлеңіз.

2,5 m

5,0 m

A

B

– Өлшеу құралынан 2,5 м қашықтықта екі қабырғада

лазерлік сызық ортасын белгілеңіз (А қабырғасында

Ⅰ

нүкте, В қабырғасында

Ⅱ

 нүкте).

2,5 m

d

5,0 m

2,5

m

5,0 m

0 m

A

B

– Өлшеу құралын 180°-қа бұрап 5 м арақашықтықта

орнатыңыз және нивелирлеңіз.

– Өлшеу құралының биіктігін (штатив немесе қажет

болса, тіреуіш көмегімен) лазерлік сызық ортасы В
қабырғасында алдын ала белгіленген

Ⅱ

 нүктеге сәйкес

болатындай туралаңыз.

– A қабырғасында лазерлік сызық ортасын

Ⅲ

 нүкте

ретінде белгілеңіз (

Ⅰ

 нүктенің үстінде немесе астында

тігінен).

– А қабырғасындағы екі белгіленген

Ⅰ

 мен

Ⅲ

 нүктенің

d

айырмашылығы өлшеу құралының көлденең сызықтан
дәл ауытқуын көрсетеді.

2 ×

5

 м =

10

 м өлшеу қашықтығындағы рұқсат етілген

максималды ауытқу:

10

 м × ±

0,3

 мм/м = ±

3

 мм.

Ⅰ

 мен

Ⅲ

 нүктелер арасындағы

d

 айырмашылығы ең көбі

3

 мм құрауы тиіс.

Тік сызықтың нивелирлеу дәлдігін тексеріңіз

Тексеру үшін (қатты табанда) есіктің әр жағынан кемінде
2,5 м жай болатын есік тесігі керек.
