Ti

ế

ng Vi

ệ

t |

249

2,5 m

d

5,0 m

2,5

m

5,0 m

0 m

A

B

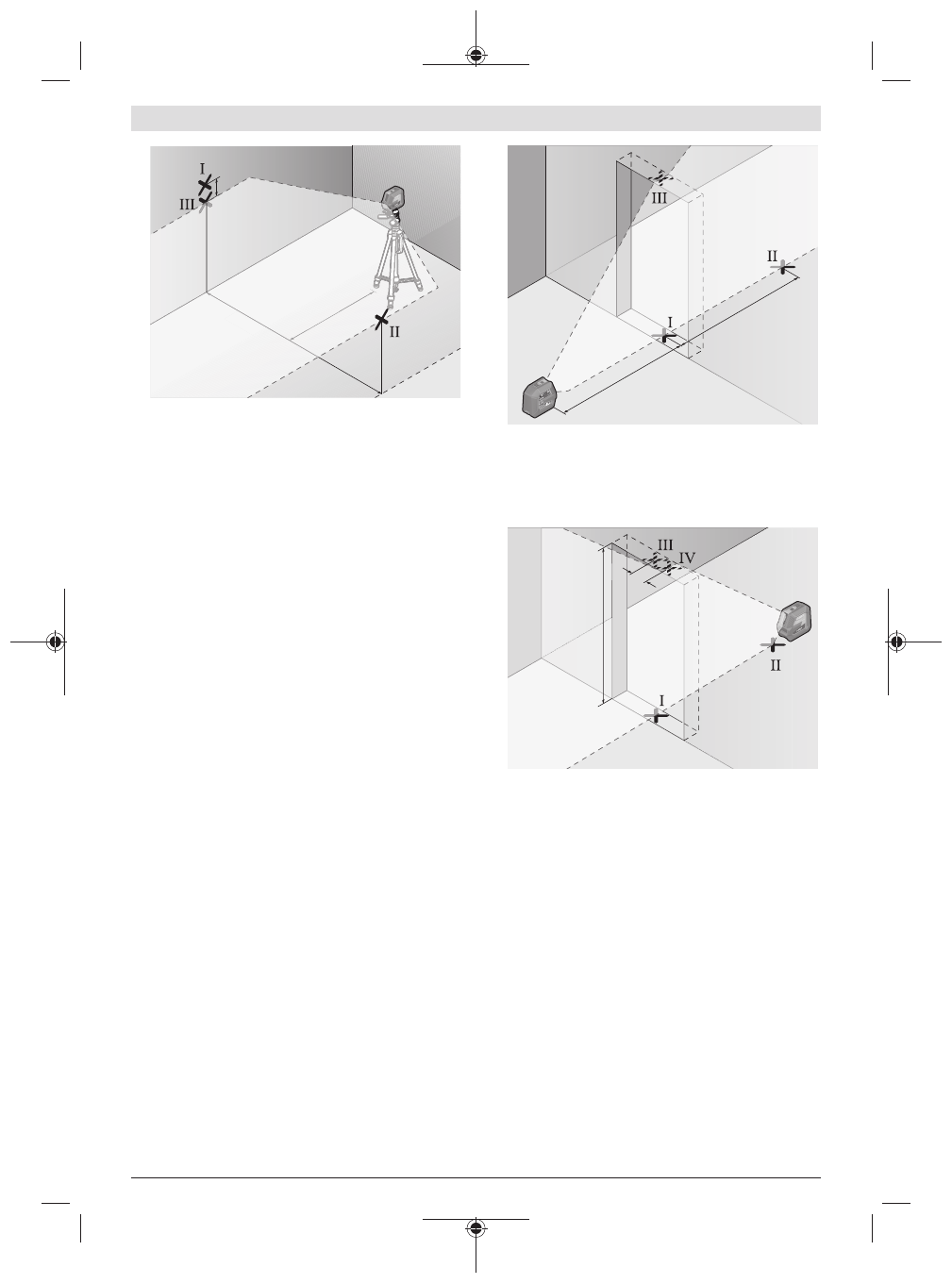

– Đặt dụng cụ đo xoay 180° cách xa 5 m và để nó

tự cân bằng.

– Căn chỉnh chiều cao của dụng cụ (nhờ giá đỡ ba

chân hoặc đặt nằm) sao cho tâm điểm của vạch
laze chạm đúng vào điểm II đã được đánh dấu
sẵn trên thành B.

– Hãy đánh dấu tâm điểm của vạch laze làm

điểm

Ⅲ

 (thẳng đứng trên hoặc dưới điểm I) trên

thành A.

– Chênh lệch d của cả hai điểm I và III đã được

đánh dấu trên thành A chính là độ lệch thực tế
của dụng cụ đo ở phương ngang.

Trên đoạn đường đo 2 x 5 m = 10 m, biên độ chênh
lệch cho phép tối đa là:
10 m × ±0,3 mm/m = ±3 mm. Do đó, chênh lệch d
giữa điểm I và III được phép cao nhất là 3 mm.

Kiểm tra cốt thủy chuẩn chính xác của mực
thẳng đứng
Đối với kiểm tra loại này, khung cửa trống cần mỗi
bên cửa rộng ít nhất là 2,5 m (trên một bề mặt ổn
định).
– Dựng máy cách cửa mở 2,5 m trên nền bằng

phẳng, vững chắc (không dựng trên giá ba
chân). Bật dụng cụ đo và chọn chế độ vận hành
dọc. Hướng các tia laser vào cửa mở và hãy để
dụng cụ đo tự cân bằng.

2,5 m

2,5 m

– Hãy đánh dấu điểm giữa của tia laser dọc trên

sàn của khung cửa trống (điểm

Ⅰ

), ở khoảng cách

5 m ở phía còn lại của khung cửa trống (điểm

Ⅱ

)

cũng như ở mép trên của khung cửa trống
(điểm

Ⅲ

).

d

2 m

– Hãy xoay dụng cụ đo 180° và đặt nó trên phía

còn lại của khung cửa trống ngay sau điểm

Ⅱ

.

Hãy để dụng cụ đo cân bằng và hướng tia laser
dọc sao cho điểm giữa của nó chạy qua điểm

Ⅰ

và

Ⅱ

.

– Hãy đánh dấu điểm giữa của tia laser trên mép

của khung cửa trống làm điểm

Ⅳ

.

– Sự chênh lệch d của cả hai điểm đã đánh dấu

Ⅲ

và

Ⅳ

 dẫn đến độ lệch thực tế của dụng cụ đo so

với phương thẳng đứng.

– Đo chiều cao của khung cửa trống.
Hãy tính độ lệch cho phép tối đa như sau:
hai lần chiều cao của cửa mở × 0,3 mm/m
Ví dụ: Khi chiều cao của cửa mở là 2 m, độ chênh
lệch tối đa là
2 × 2 m × ±0,3 mm/m = ±1,2 mm. Các điểm

Ⅲ

 và

Ⅳ

 được phép cách nhau nhiều nhất là 1,2 mm.

Kiểm tra lại độ chính xác của đường vuông góc
Để kiểm tra, bạn cần một đoạn đo thoáng trên nền
vững chắc với khoảng cách giữa sàn và trần là
khoảng 5 m.
