190

 | Eesti

180°

A

B

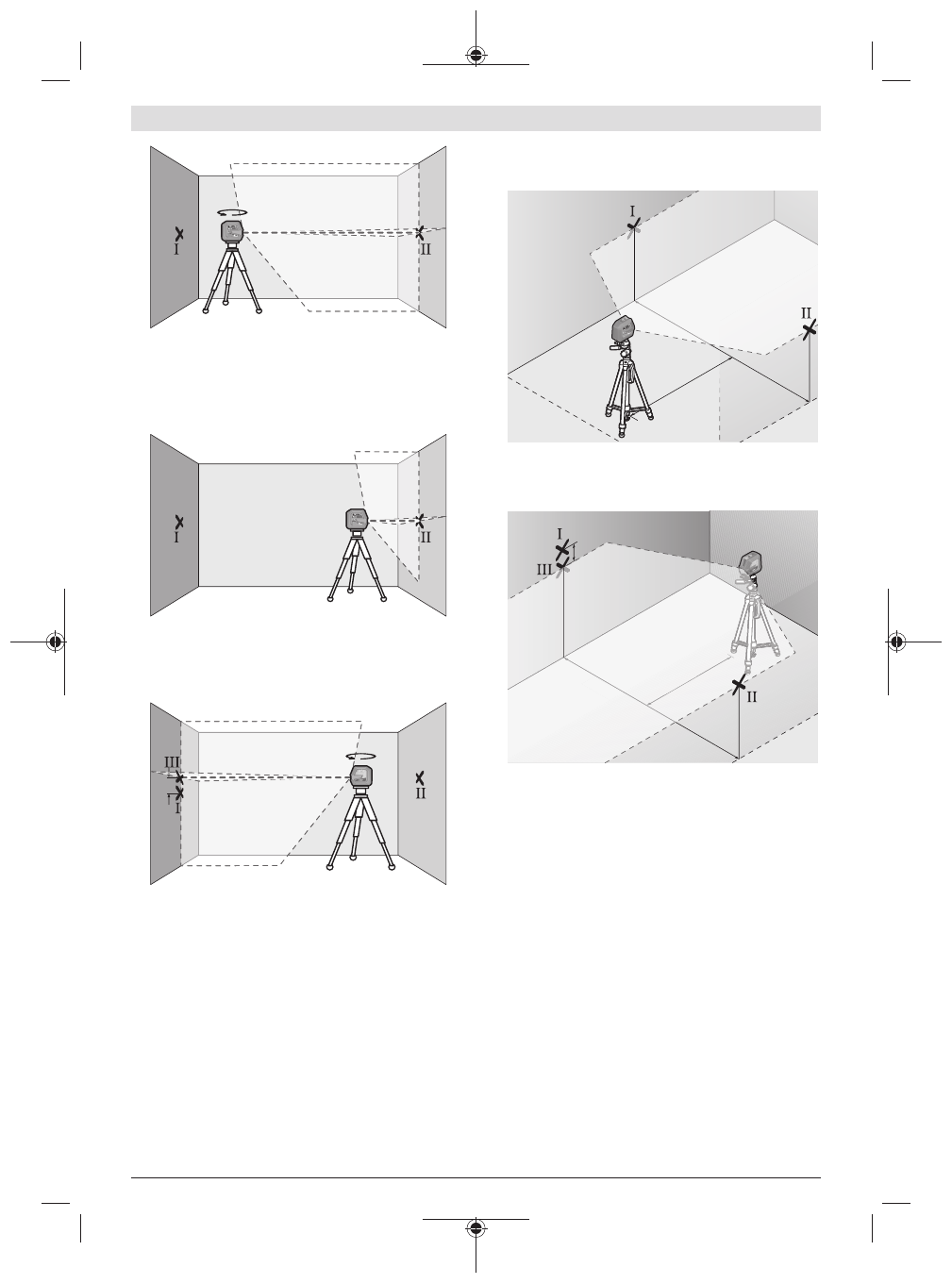

– Pöörake mõõteseadet 180°, laske nivelleeruda ja

märgistage laseri joonte ristumispunkt vastasoleval
seinal B (punkt II).

– Paigaldage mõõteseade – ilma seda pööramata – seina B

lähedale, lülitage sisse ja laske nivelleeruda.

A

B

– Joondage mõõteseade (statiivi abil või vajadusel

alusplaate kasutades) kõrguse suunas nii, et laseri joonte
ristumispunkt oleks täpselt eelnevalt märgitud punktis II
seinal B.

d

180°

A

B

– Pöörake mõõteseadet ilma kõrgust muutmata 180°.

Suunake see seinale A nii, et vertikaalne laseri joon läbiks
juba märgistatud punkti I. Laske mõõteseadmel
nivelleeruda ja märgistage seinal A laseri joonte
ristumispunkt (punkt III).

– Märgistatud punktide I ja III vahekaugus

d

 seinal A näitab

mõõteseadme tegelikku kõrgusehälvet.

Mõõtelõigul 2 ×

5

 m =

10

 m on maksimaalne lubatud hälve:

10

 m × ±

0,3

 mm/m = ±

3

 mm. Erinevus

d

 punktide

Ⅰ

 ja

Ⅲ

vahel tohib olla järelikult kõige rohkem

3

 mm.

Horisontaalse joone nivelleerimistäpsusue kontrollimine

Kontrollimiseks vajate vaba pinda u 5 ×

5

 m.

– Kinnitage mõõteseade seinte A ja B vahele keskele

statiivile või asetage stabiilsele tasasele aluspinnale.

Lülitage mõõteseade sisse ja valige horisontaalrežiim.
Laske mõõteseadmel nivelleeruda.

2,5 m

5,0 m

A

B

– Märkige mõõteseadmest 2,5 m kaugusele mõlemale

seinale laserjoone keskkoht (punkt

Ⅰ

 seinal A ja punkt

Ⅱ

seinal B).

2,5 m

d

5,0 m

2,5

m

5,0 m

0 m

A

B

– Seadke mõõteseade 180° pööratult 5 m kaugusele ja

laske sellel nivelleeruda.

– Joondage mõõteseadme kõrgus (statiivi abil või vajaduse

korral esemete allaasetamisega) nii, et laserjoone
keskkoht oleks täpselt eelnevalt seinal B märgitud
punktis

Ⅱ

.

– Märkige seinale A laserjoone keskkoht punktina

Ⅲ

(vertikaalselt punktist

Ⅰ

 kõrgemale või madalamale).

– Erinevus

d

 seinale A märgitud punktide

Ⅰ

 ja

Ⅲ

 vahel on

mõõteseadme tegelik hälve horisontaalsuunast.

Mõõtelõigul 2 ×

5

 m =

10

 m on maksimaalne lubatud hälve:

10

 m × ±

0,3

 mm/m = ±

3

 mm. Erinevus

d

 punktide

Ⅰ

 ja

Ⅲ

vahel tohib olla järelikult kõige rohkem

3

 mm.

Vertikaalse joone nivelleerimistäpsuse kontrollimine

Kontrollimiseks vajate ukseava, mille mõlemal pool on
vähemalt 2,5 m vaba ruumi (tugeval aluspinnal).
– Asetage mõõteseade ukseavast 2,5 m kaugusele

stabiilsele tasasele aluspinnale (mitte statiivile). Lülitage
mõõteseade sisse ja valige vertikaalrežiim. Suunake
laserijoon ukseavale ja laske mõõteseadmel nivelleeruda.
