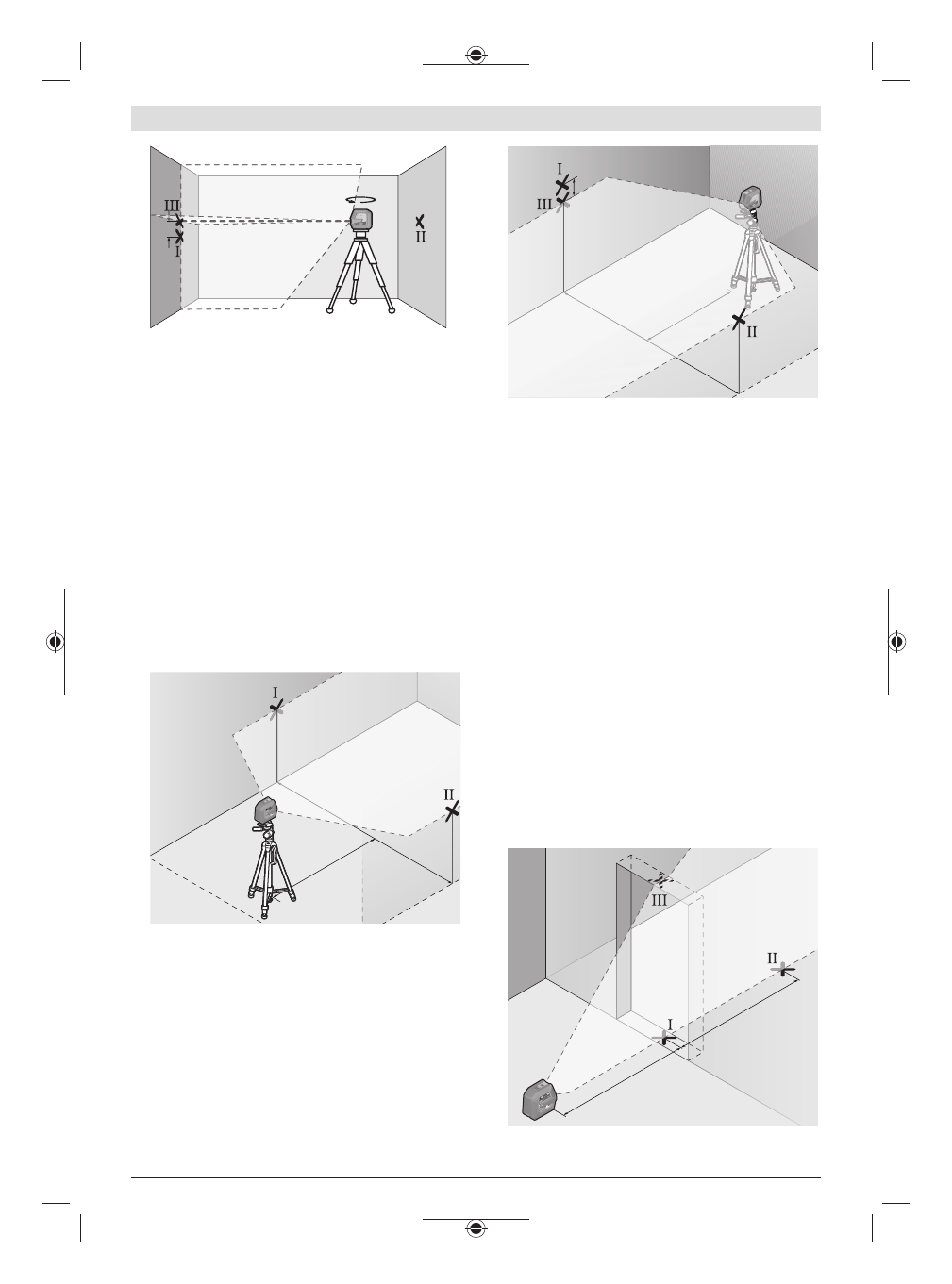

– 高さが変わらないようにして本機を180°回転さ

せます。垂直のレーザーラインがすでに印を付
けたポイントⅠに来るように、本機を壁Aに向け
ます。本機を整準させ、壁Aのレーザーラインの
交点に印を付けます（ポイントⅢ）。

– 壁Aに印を付けたポイントIとⅢの差dは、本機の

実際の高さの誤差となります。

測定距離が2 × 5 m = 10 mの場合の最大許容誤差
は
10 m × ±0.3 mm/m = ±3 mmで、ポイントⅠとⅢの
差dは最大3 mmとなります。

水平ラインの水平精度のチェック
精度チェックを行うには、約5 × 5 mのスペースが
必要になります。
– 本機を壁AおよびBの中央で三脚の上に固定する

か、または安定した平坦な床面に置いてから、
本機の電源を入れ、水平ライン照射モードを選
択します。本機を整準させます。

2,5 m

5,0 m

A

B

– 本機から2.5m離れた、両側の壁のレーザーライ

ンの中央に印を付けます（壁AのポイントⅠと壁B
のポイントⅡ）。

2,5 m

d

5,0 m

2,5

m

5,0 m

0 m

A

B

– 本機を5m離れたところに180°回転させて設置

し、整準させます。

– レーザーラインの中央が壁Bに印を付けておいた

ポイントⅡに正確に来る高さに本機を配置します
（必要に応じて三脚や下敷きを使用）。

– 壁Aのレーザーラインの中央にポイントⅢの印を

付けます（ポイントⅠの上または下 [垂直方
向]）。

– 壁Aに印を付けたポイントⅠとⅢの差dは、水平面

と本機の実際の差となります。

測定距離が2 × 5 m = 10 mの場合の最大許容誤差
は
10 m × ±0.3 mm/m = ±3 mmで、ポイントⅠとⅢの
差dは最大3 mmとなります。

垂直ラインの水平精度のチェック
垂直ラインの水平精度チェックを行うには、ドア
用開口部が必要となります。この際、ドアの前後
両側に2.5ｍ以上のスペースがあることと、安定し
た床面が必要になります。
– 本機をドア開口部から2.5m離れた、堅い平らな

床面に設置します（三脚の上ではないことに注
意）。本機の電源を入れ、垂直ライン照射モー
ドを選択します。レーザーラインをドア開口部
に向け、本機を整準させます。

2,5 m

2,5 m
