ไทย
– หมุนเครื่องมือวัดไป 180° และวางเครื่องไว้อีกด้านหนึ่ง
ของช่องประตูตรงเผงหลังจุด II ปล่อยให้เครื่องมือวัดทำ
ระดับ และวางแนวเส้นเลเซอร์แนวตั้งในลักษณะให้จุด
กลางของเส้นเลเซอร์วิ่งผ่านจุด I และ II อย่างพอดิบพอดี
– ทำเครื่องหมายตรงกลางเส้นเลเซอร์ที่ขอบด้านบนของช่อง
ประตูให้เป็นจุด IV
– ความต่าง d ของจุดเครื่องหมายทั้งสอง III และ IV แสดง
ความเบี่ยงเบนที่แท้จริงของเครื่องมือวัดจากแนวตั้ง
– วัดความสูงของช่องประตู
ความเบี่ยงเบนสูงสุดที่อนุญาตคำนวณดังต่อไปนี้:
สองเท่าของความสูงช่องประตู × 0.3 มม./ม.
ตัวอย่าง: ถ้าความสูงช่องประตูคือ 2 ม. ความเบี่ยงเบนสูงสุด
ต้องไม่เกิน
2 × 2 ม. × ±0.3 มม./ม. = ±1.2 มม. ดังนั้นจุด Ⅲ และ Ⅳ
ต้องห่างจากกันไม่เกิน 1.2 มม.

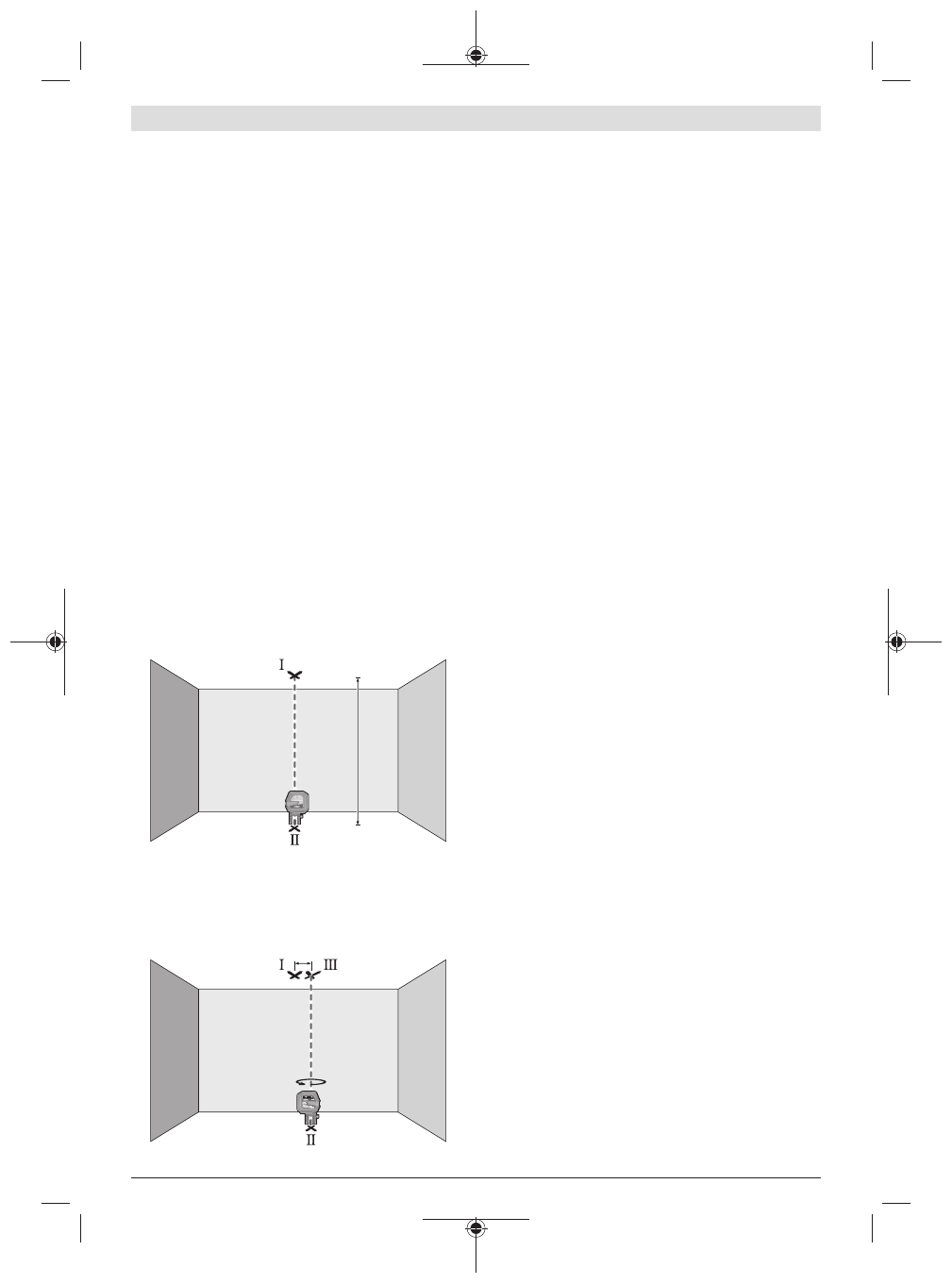

การตรวจสอบความแม่นยำเส้นดิ่ง
สำหรับการตรวจสอบ ต้องใช้ระยะทางวัดว่างเปล่าประมาณ
5 ม. บนพื้นผิวที่มั่นคงระหว่างพื้นและเพดาน
– ติดตั้งเครื่องมือวัดเข้าบนฐานยึดหมุนได้ (11) และวางไว้
บนพื้น เลือกการทำงานแบบจุดและปล่อยให้เครื่องมือวัด
ทำระดับ
5 m
– ทำเครื่องหมายตรงกลางจุดเลเซอร์ด้านบนที่เพดาน
(จุด Ⅰ) ทำเครื่องหมายตรงกลางจุดเลเซอร์ด้านล่างบนพื้น
(จุด Ⅱ) ด้วย
d
180°
– หมุนเครื่องมือวัดไป 180° จัดวางเครื่องมือวัดในลักษณะ
ให้ตรงกลางจุดเลเซอร์ด้านล่างตกลงบนจุดเครื่องหมายอัน
ก่อน Ⅱ ปล่อยให้เครื่องมือวัดทำระดับ ทำเครื่องหมายตรง
กลางจุดเลเซอร์ด้านบน (จุด Ⅲ)
– ความต่าง d ของจุดเครื่องหมายทั้งสอง Ⅰ และ Ⅲ บน
เพดานแสดงความเบี่ยงเบนของเครื่องมือวัดต่อเส้นดิ่งใน
ขณะนั้น
ความเบี่ยงเบนสูงสุดที่อนุญาตคำนวณดังต่อไปนี้:
สองเท่าของระยะห่างระหว่างพื้นและเพดาน × 0.7 มม./ม.
ตัวอย่าง: ถ้าระยะห่างระหว่างพื้นและเพดานคือ 5 ม. ความ
เบี่ยงเบนสูงสุดต้องไม่เกิน
2 × 5 ม. × ±0.7 มม./ม. = ±7 มม. ดังนั้นจุด Ⅰ และ Ⅲ ต้อง
ห่างจากกันไม่เกิน 7 มม.
ข้อแนะนำในการทำงาน
u
ทำเครื่องหมายตรงกลางจุดเลเซอร์หรือเส้นเลเซอร์
เสมอ ขนาดของจุดเลเซอร์และความกว้างของเส้นเลเซอร์
เปลี่ยนไปตามระยะทาง
การทำงานกับฐานยึดหมุนได้ RM 10
(ดูภาพประกอบ F–H)
เมื่อใช้ฐานยึดหมุนได้ (11) ท่านสามารถหมุนเครื่องมือวัด
360° รอบจุดดิ่งกลางที่มองเห็นได้เสมอ ดังนั้นท่านจึง
สามารถจัดวางเส้นแสงเลเซอร์ได้อย่างแม่นยำโดยไม่ต้อง
เปลี่ยนตำแหน่งเครื่องมือวัด
ท่านสามารถปรับแนวเส้นเลเซอร์ในแนวตั้งที่จุดอ้างอิงอย่าง
เที่ยงตรงด้วยสกรูปรับละเอียด (14)
สวมเครื่องมือวัดโดยสอดร่องนำ (6) เข้าในรางนำ (12)
ของฐานยึดหมุนได้ (11) และดันเครื่องมือวัดบนแท่นวางไป
จนสุด
เมื่อต้องการถอดออก ให้ดึงเครื่องมือวัดในทิศทางตรงกันข้าม
ออกจากฐานยึดหมุนได้
ท่านสามารถจัดวางฐานยึดหมุนได้ในตำแหน่งต่างๆ ดังนี้:
– ตั้งวางบนพื้นผิวที่ราบเรียบ
– ขันเข้ากับพื้นผิวในแนวตั้ง
– ติดบนพื้นผิวโลหะโดยใช้แม่เหล็ก (15)
– ติดบนแถบที่เพดานโดยใช้อุปกรณ์ยึดกับเพดาน (16)
จัดแนวฐานจับเครื่อง (11) อย่างคร่าวๆ ก่อนเปิดสวิทช์
เครื่องมือวัด
การทำงานกับแผ่นเป้าหมายเลเซอร์
แผ่นเป้าหมายเลเซอร์ (20) ช่วยให้มองเห็นลำแสงเลเซอร์ได้
ดียิ่งขึ้นในสภาวะที่ไม่เหมาะสมและในระยะทางไกลๆ
ส่วนสะท้อนกลับของแผ่นเป้าหมายเลเซอร์ (20) ช่วยให้มอง
เห็นเส้นเลเซอร์ได้ดียิ่งขึ้น เนื่องจากมีส่วนโปร่งใส จึงสามารถ
1 609 92A 7LT | (28.04.2022)
Bosch Power Tools
