128

 | Русский

A

B

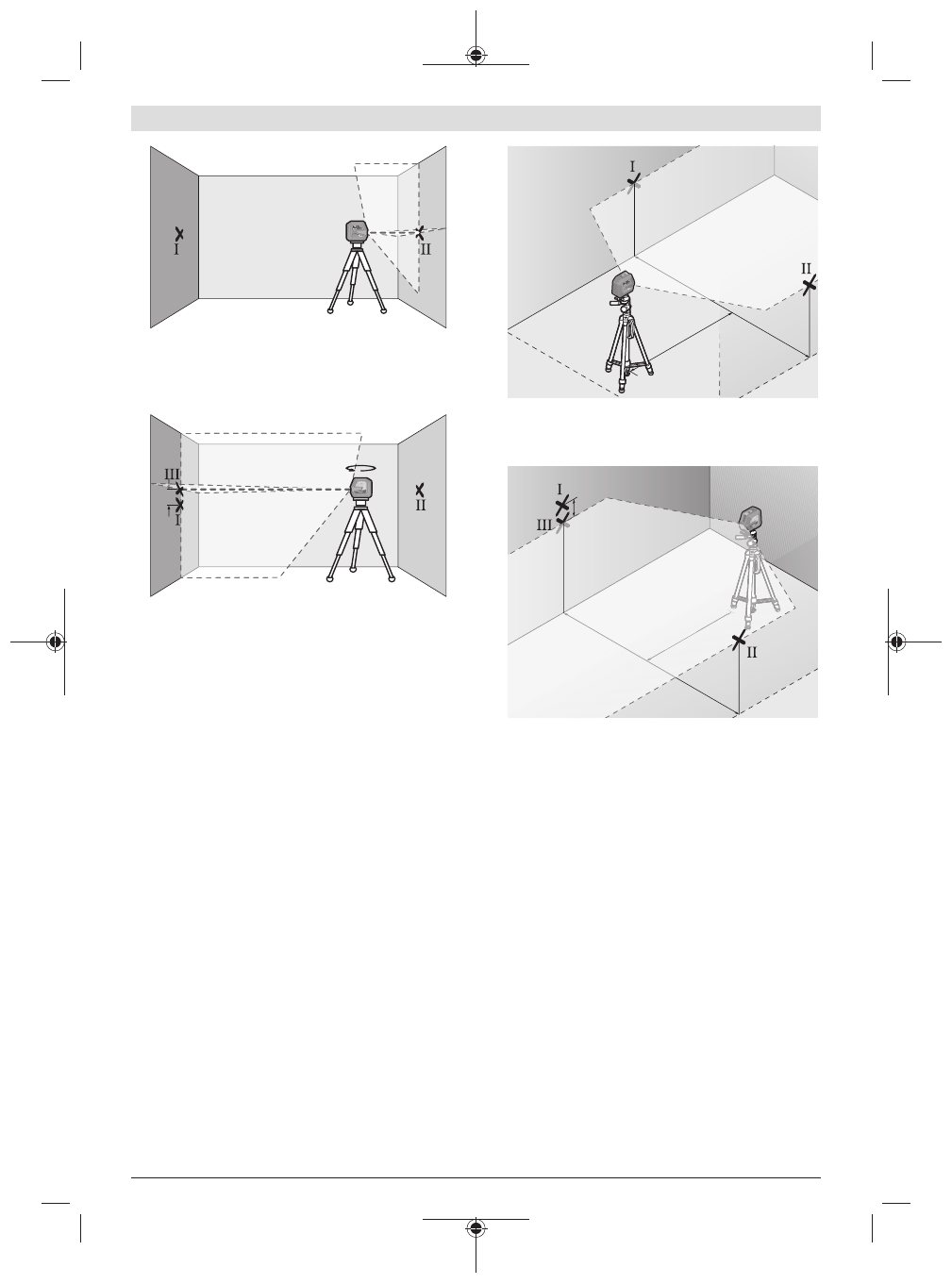

– Настройте измерительный инструмент по высоте (с по-

мощью штатива или подкладок) так, чтобы точка пере-
крещивания лазерных линий точно совпала с ранее от-
меченной точкой II на стене В.

d

180°

A

B

– Поверните измерительный инструмент на 180°, не из-

меняя высоты. Направьте инструмент на стену А так,
чтобы вертикальная лазерная линия проходила через
уже отмеченную точку

Ⅰ

. Подождите, пока инструмент

не закончит самонивелирование, и отметьте точку
перекрещивания лазерных линий на стене A (точ-
ка

Ⅲ

).

– Расстояние

d

 между двумя обозначенными точками

Ⅰ

 и

Ⅲ

 на стене А отражает фактическое отклонение изме-

рительного инструмента по высоте.

На участке 2 ×

5

 м =

10

 м максимально допустимое от-

клонение составляет:

10

 м × ±

0,3

 мм/м = ±

3

 мм. Таким образом, расстояние

d

между точками

Ⅰ

 и

Ⅲ

 не должно превышать макс.

3

 мм.

Проверка точности нивелирования горизонтальной
линии

Для проверки требуется свободная поверхность прибл.
5 ×

5

 м.

– Монтируйте измерительный инструмент посередине

между стенами А и В на штативе или установите его на
прочное, ровное основание. Включите измеритель-
ный инструмент и выберите режим горизонтальных
линий. Дайте измерительному инструменту самониве-
лироваться.

2,5 m

5,0 m

A

B

– Обозначьте на расстоянии 2,5 м от измерительного

инструмента середину лазерного луча на обеих стенах
(точка

Ⅰ

 на стене A и точка

Ⅱ

 на стене B).

2,5 m

d

5,0 m

2,5

m

5,0 m

0 m

A

B

– Установите повернутый на 180° измерительный

инструмент на расстоянии 5 м и дайте ему самониве-
лироваться.

– Выровняйте измерительный инструмент по высоте та-

ким образом (с помощью штатива или подложив что-
нибудь по него), чтобы центр лазерной линии точно
попадал на предварительно обозначенную на стене В
точку

Ⅱ

.

– Обозначьте на стене  A середину лазерной линии в ка-

честве точки

Ⅲ

 (вертикально над или под точкой

Ⅰ

).

– Расстояние

d

 между двумя обозначенными точками

Ⅰ

 и

Ⅲ

 на стене А отражает фактическое отклонение изме-

рительного инструмента от горизонтали.

На участке 2 ×

5

 м =

10

 м максимально допустимое от-

клонение составляет:

10

 м × ±

0,3

 мм/м = ±

3

 мм. Таким образом, расстояние

d

между точками

Ⅰ

 и

Ⅲ

 не должно превышать макс.

3

 мм.

Проверка точности нивелирования вертикальной
линии

Для проверки Вам требуется проем двери, в обе стороны
от которого (на прочном полу) есть свободное про-
странство длиной не менее 2,5 м.
– Установите измерительный инструмент на расстоянии

2,5 м от дверного проема на прочное, ровное основа-

1 609 92A 7LT | (28.04.2022)
