5 m

A

B

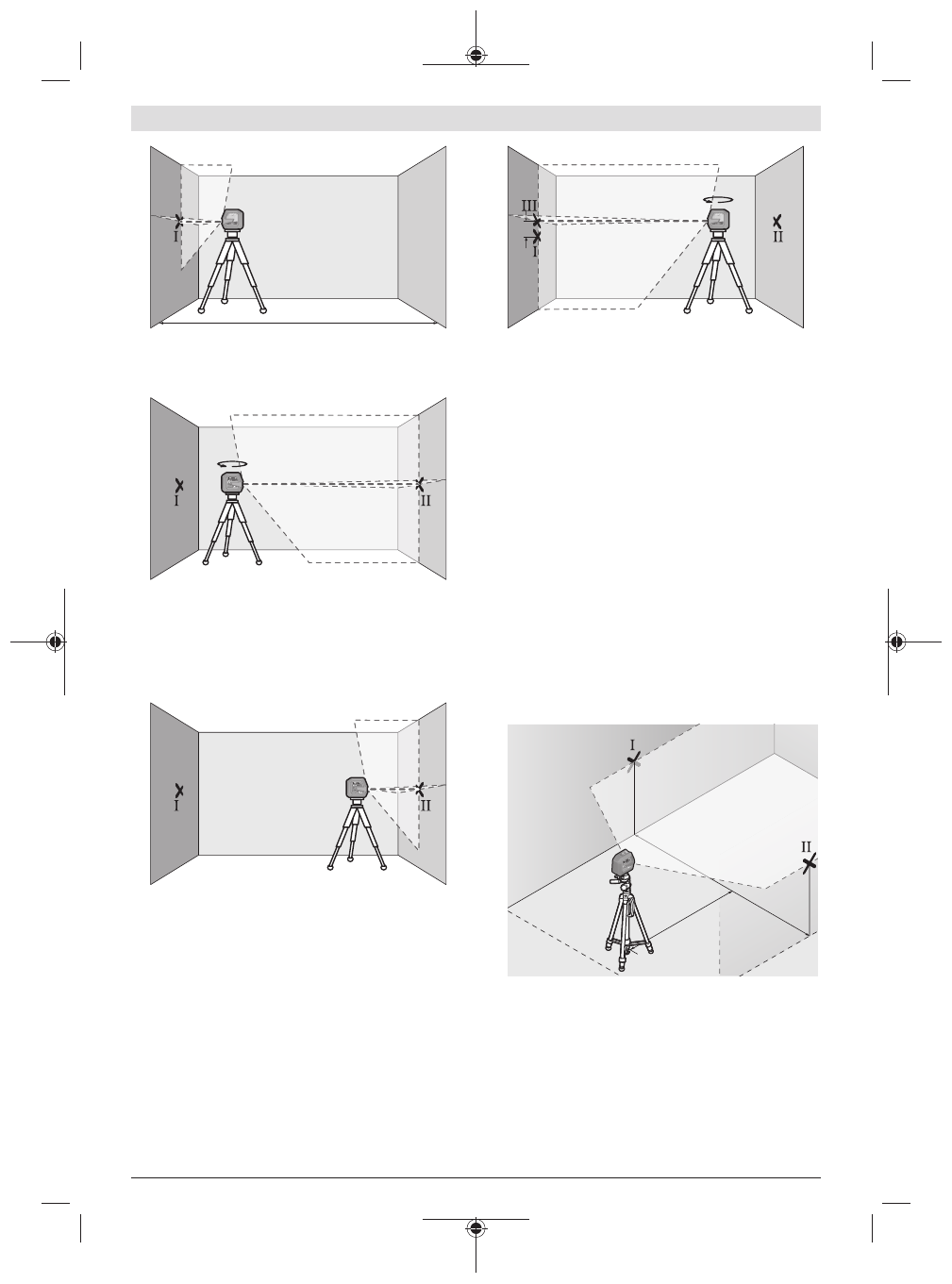

– Спрямуйте лазер на ближчу стіну А та дайте йому

нівелюватися. Позначте середину точки, в якій лазерні
лінії перехрещуються на стіні (точка I).

180°

A

B

– Поверніть вимірювальний прилад на 180°, дайте йому

нівелюватися і позначте точку, в якій лазерні лінії
перехрещуються на протилежній стіні В (точка

Ⅱ

).

– Розташуйте вимірювальний прилад, не повертаючи

його, коло стіни B, увімкніть його та дайте йому
нівелюватися.

A

B

– Вирівняйте вимірювальний інструмент по висоті таким

чином (за допомогою штатива або підмостивши що-
небудь під нього), щоб точка, в якій перехрещуються
лазерні лінії, точно потрапляла на позначену раніше
точку II на стіні В.

d

180°

A

B

– Поверніть вимірювальний прилад на 180°, не

змінюючи його висоти. Спрямуйте його на стіну A
таким чином, щоб вертикальна лазерна лінія
проходила через раніше позначену точку I. Дайте
вимірювальному приладу нівелюватися і позначте
точку на стіні А, в якій перехрещуються лазерні лінії
(точка

Ⅲ

).

– Різниця

d

 між двома позначеними на стіні А точками I і

III – це фактичне відхилення вимірювального
інструмента по висоті.

На ділянці 2 ×

5

 м =

10

 м максимально допустиме

відхилення становить:

10

 м × ±

0,3

 мм/м = ±

3

 мм. Таким чином, різниця

d

 між

точками

Ⅰ

 і

Ⅲ

 може складати максимум

3

 мм.

Перевірка точності нівелювання горизонтальної лінії

Для перевірки потрібна вільна ділянка прибл. 5 ×

5

 м.

– Встановіть вимірювальний інструмент посередині між

стінами А і В на штатив або на рівну тверду поверхню.
Увімкніть вимірювальний інструмент та оберіть
горизонтальний режим. Дайте вимірювальному
інструменту самонівелюватися.

2,5 m

5,0 m

A

B

– Позначте на обох стінах на відстані 2,5 м від

вимірювального інструмента середину лазерної лінії
(точка

Ⅰ

 на стіні A і точка

Ⅱ

 на стіні B).
