Eesti |

191

2,5 m

2,5 m

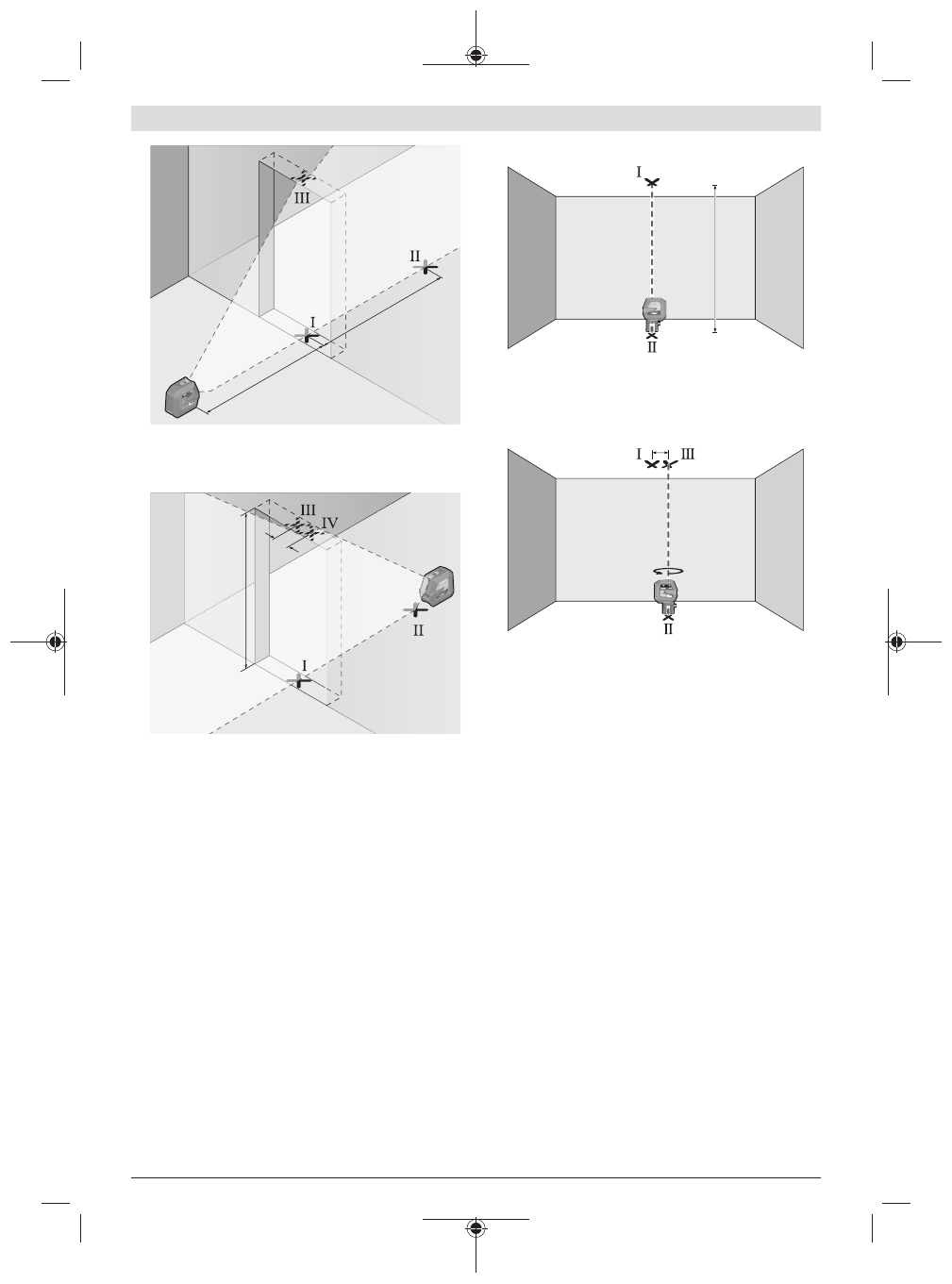

– Märgistage vertikaalse laseri joone keskpunkt ukseava

põrandal (punkt

Ⅰ

), 5 m kaugusel teisel pool ukseava

(punkt

Ⅱ

) ning ukseava ülemisel serval (punkt

Ⅲ

).

d

2 m

– Pöörake mõõteseadet 180° ja paigaldage teisele poole

ukseava, punkti II taha. Laske mõõteseadmel nivelleeruda
ja suunake vertikaalne laseri joon nii, et selle keskkoht
läbiks täpselt punkte I ja II.

– Märgistage laseri joone keskpunkt ukseava ülemisel

serval punktina IV.

– Märgistatud punktide III ja IV vahekaugus

d

 näitab

mõõteseadme tegelikku hälvet vertikaalist.

– Mõõtke ukseava kõrgus.
Arvutage maksimaalne lubatud hälve järgmiselt:
ukseava kahekordne kõrgus ×

0,3

 mm/m

Näide: ukseava kõrguse korral

2

 m tohib maksimaalne hälve

olla
2 ×

2

 m × ±

0,3

 mm/m = ±

1,2

 mm. Punktid

Ⅲ

 ja

Ⅳ

 tohivad

olla järelikult teineteisest kõige rohkem

1,2

 mm kaugusel.

Loodimistäpsuse kontrollimine

Kontrollimiseks vajate vaba mõõtelõiku põranda ja lae vahel
kindlal aluspinnal pikkusega u

5

 m.

– Kinnitage mõõteseade pöördhoidikule

(11)

 ja asetage

põrandale. Valige punktrežiim ja laske mõõteseadmel
nivelleeruda.

5 m

– Märgistage laes ülemise laserpunkti kese (punkt I).

Märgistage lisaks põrandal alumise laserpunkti kese
(punkt

Ⅱ

).

d

180°

– Pöörake mõõteseadet 180°. Seadke see nii, et alumise

laserpunkti kese on juba märgitud punkti

Ⅱ

 kohal. Laske

mõõteseadmel nivelleeruda. Märgistage ülemise
laserpunkti kese (punkt

Ⅲ

).

– Märgitud punktide I ja III vahekaugus

d

 laes on

mõõteseadme tegelik hälve vertikaalsuunast.

Arvutage maksimaalne lubatud hälve järgmiselt:
kahekordne vahekaugus põranda ja lae vahel ×

0,7

 mm/m.

Näide: kauguse korral põranda ja lae vahel

5

 m tohib

maksimaalne hälve olla
2 ×

5

 m × ±

0,7

 mm/m = ±

7

 mm. Punktid

Ⅰ

 ja

Ⅲ

 tohivad olla

järelikult teineteisest kõige rohkem

7

 mm kaugusel.

Töösuunised

u

Kasutage märgistamiseks alati ainult laserpunkti või
laserjoone keskpunkti.

 Laserpunkti suurus või

laserjoone laius muutuvad kauguse suurenedes.

Töötamine pöördhoidikuga RM 10 (vt jooniseid F–H)

Pöördhoidikuga

(11)

 saate mõõteseadet pöörata 360°

keskse, alati nähtava loodimispunkti ümber. Nii saab
laserijooni täpselt suunata, ilma et mõõteseadme asendit
tuleks muuta.
Peenseadekruviga

(14)

 saab vertikaalseid laserijooni täpselt

võrdluspunktidesse suunata.
Asetage mõõteseade juhtsoonega

(6)

 juhtsiinile

(12)

pöördhoidikul

(11)

 ja lükake mõõteseade platvormil oleva

piirajani.
