92

 | Türkçe

Yaptığınız kontrollerde ölçüm aleti maksimum sapma sınırını
aşacak olursa, cihazı bir

Bosch

 müşteri hizmetine onarıma

gönderin.

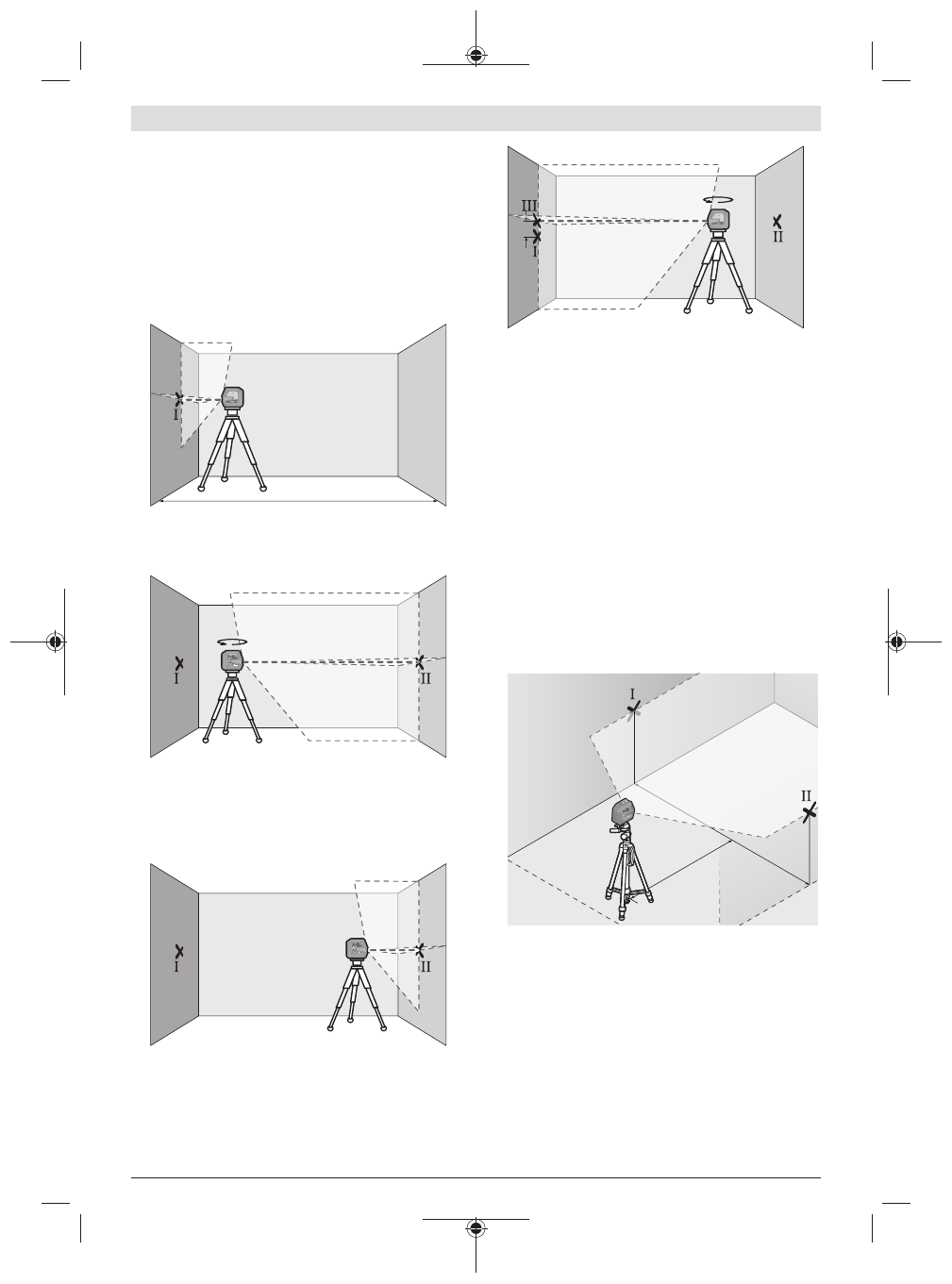

Yatay ışın yükseklik hassasiyetinin kontrol edilmesi

Bu kontrol işlemi için A ve B duvarları arasında

5

 m'lik

serbest bir ölçme hattına ihtiyacınız vardır.
– Ölçüm aletini A duvarının yakınında bir tripoda monte

edin veya sert, düz bir zemine yerleştirin. Ölçüm aletini
açın ve çapraz çizgi modunu seçin.

5 m

A

B

– Lazeri A duvarına yakın olarak doğrultun ve ölçme

cihazının nivelman yapmasını bekleyin. Lazer ışınlarının
duvarda kesiştiği noktanın ortasını işaretleyin (Nokta

Ⅰ

).

180°

A

B

– Ölçme cihazını 180° çevirin, nivelman yapmasını bekleyin

ve karşı duvarda B lazer ışınlarının kesiştiği noktayı
işaretleyin (Nokta

Ⅱ

).

– Ölçme cihazını – çevirmeden – B duvarının yakınına

yerleştirin, cihazı açın ve nivelman yapmasını bekleyin.

A

B

– Ölçme cihazının yüksekliğini (tripot yardımı ile ve

gerekiyorsa besleyerek) lazer çizgilerinin kesiştiği nokta
tam olarak B duvarında işaretlenen Nokta II'ye denk
gelecek biçimde ayarlayın.

d

180°

A

B

– Yüksekliği değiştirmeden, ölçme cihazını 180° çevirin.

Cihazı A duvarına, dikey lazer ışını işaretlenen Nokta I'den
geçecek biçimde doğrultun. Ölçme cihazının nivelman
yapmasını bekleyin ve A duvarında lazer ışınlarının
kesiştiği noktayı işaretleyin (Nokta

Ⅲ

).

– A duvarında işaretlenen

Ⅰ

 ve

Ⅲ

 noktaları arasındaki

d

farkı, ölçme cihazının gerçek yükseklik sapmasını verir.

2 ×

5

 m =

10

 m ölçüm hattında izin verilen maksimum

sapma:

10

 m × ±

0,3

 mm/m = ±

3

 mm. Nokta

Ⅰ

 ve

Ⅲ

 arasındaki

d

farkı en fazla

3

 mm olmalıdır.

Yatay ışın nivelman hassasiyetinin kontrol edilmesi

Bu kontrol için yakl. 5 ×

5

 m'lik boş bir alana ihtiyacınız

vardır.
– Ölçüm aletini A ve B duvarlarının arasındaki orta noktada

bir tripoda monte edin veya sert, düz bir zemine
yerleştirin. Ölçüm aletini açın ve yatay çizgi modunu
seçin. Ölçüm aletinin nivelman yapmasını bekleyin.

2,5 m

5,0 m

A

B

– Ölçüm aletinden 2,5 m uzaklıkta, her iki duvarda ilgili

lazer çizgisinin orta noktasını işaretleyin (nokta

Ⅰ

 duvar A

için ve nokta

Ⅱ

 duvar B için).
