Slovenščina |

179

5 m

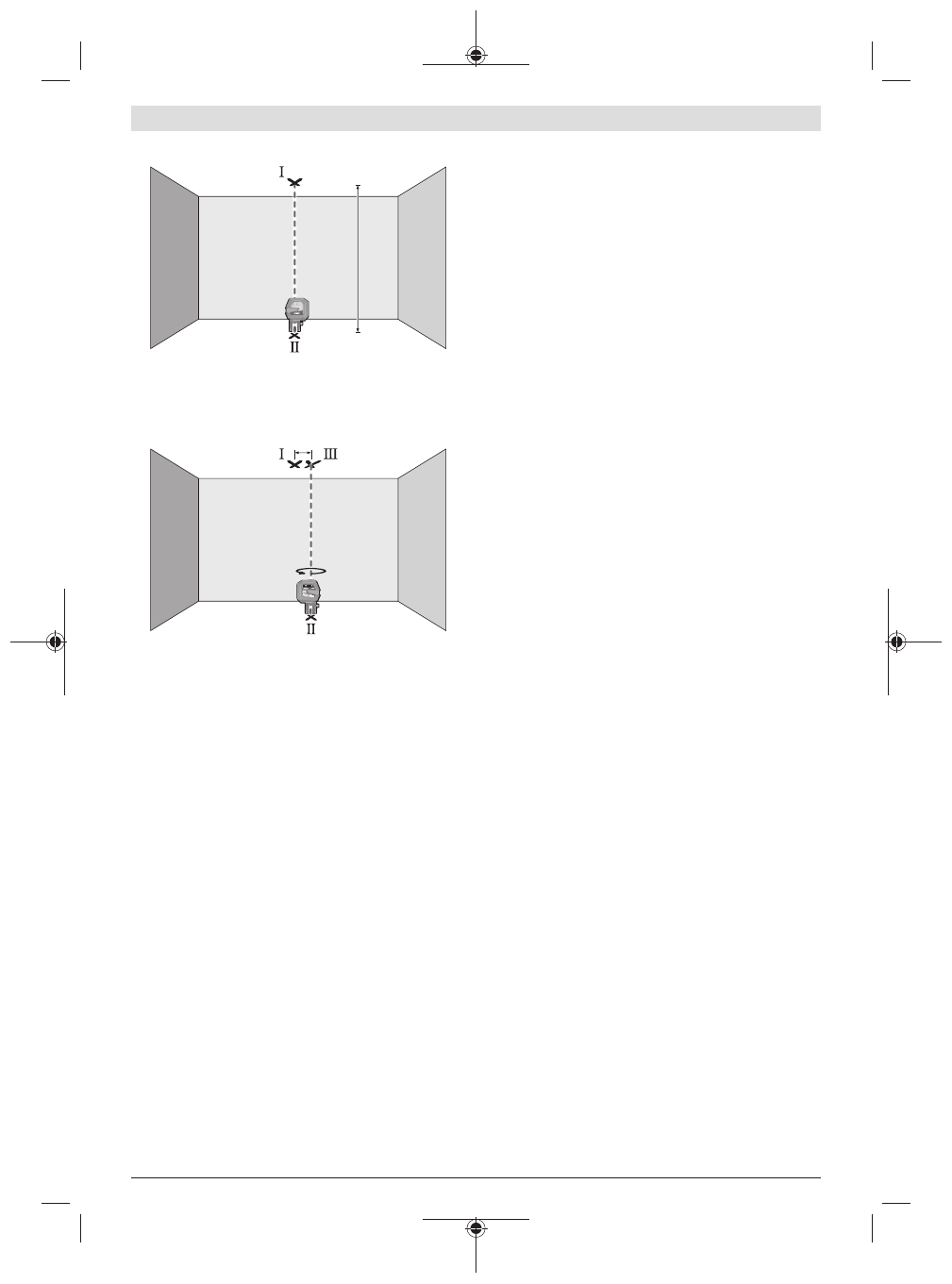

– Označite sredino zgornje laserske točke na stropu

(točka

Ⅰ

). Poleg tega označite tudi sredino spodnje

laserske točke na tleh (točka

Ⅱ

).

d

180°

– Merilno napravo zavrtite za 180°. Postavite jo tako, da bo

sredina spodnje laserske točke ležala na pravkar označeni
točki

Ⅱ

. Pustite merilno napravo, da se uravna. Označite

sredino zgornje laserske točke (točka

Ⅲ

).

– Razlika

d

 obeh označenih točk

Ⅰ

 in

Ⅲ

 na stropu pomeni

dejansko odstopanje merilne naprave od navpičnice.

Največje dopustno odstopanje izračunate na naslednji način:
dvojna razdalja med tlemi in stropom ×

0,7

 mm/m.

Primer: pri razdalji med tlemi in stropom

5

 m sme največje

dopustno odstopanje znašati
2 ×

5

 m × ±

0,7

 mm/m = ±

7

 mm. Točki

Ⅰ

 in

Ⅲ

 smeta biti zato

oddaljeni največ

7

 mm.

Navodila za delo

u

Za označitev vedno uporabite le sredino laserske
točke oz. laserske linije.

 Velikost laserske točke oz.

širina laserske linije se z razdaljo spremeni.

Delo z vrtljivim držalom RM 10 (glejte slike F–H)

Z vrtljivim držalom

(11)

 lahko merilno napravo vrtite za 360°

okrog središčne točke navpičnice, ki je ves čas vidna. Tako
lahko usmerite laserske linije, ne da bi spremenili položaj
merilne naprave.
Z vijakom za natančno nastavitev

(14)

 lahko navpične

laserske linije natančno usmerite na referenčne točke.
Merilno napravo z utorom

(6)

 namestite na vodilo

(12)

vrtljivega držala

(11)

 in merilno napravo do konca potisnite

na ploščo.

Če želite merilno napravo odstraniti, jo v obratni smeri
povlecite z vrtljivega držala.

Možnosti za namestitev vrtljivega držala:
– stoječe na ravni površini,
– privijačeno na navpično površino,
– z magneti

(15)

 na kovinsko površino,

– s stropnim držalom

(16)

 na stropnih letvah.

Preden merilno napravo vklopite, z roko poravnajte vrtljivo
držalo

(11)

.

Delo z lasersko ciljno tarčo

Laserska ciljna tarča

(20)

 izboljša vidljivost laserskega žarka

pri neugodnih razmerah in večjih razdaljah.
Odsevna polovica laserske ciljne tarče

(20)

 izboljša

vidljivost laserske linije. Skozi prosojno polovico je laserska
linija vidna tudi z zadnje strani laserske ciljne tarče.

Delo s stojalom (pribor)

Stojalo vam zagotavlja stabilno, po višini nastavljivo merilno
podlago. Merilno napravo z nastavkom za stojalo 1/4"

(5)

namestite na navoj stojala

(21)

 ali običajnega stojala za

fotoaparate. Merilno napravo privijte z vijakom za pritrditev
na stojalo.
Pred vklopom merilne naprave morate grobo naravnati
stojalo.

Pritrditev z univerzalnim držalom (pribor) (glejte sliko N)

Z univerzalnim držalom

(17)

 lahko merilno napravo pritrdite

na primer na navpičnih površinah, ceveh ali namagnetenih
materialih. Univerzalno držalo je prav tako primerno kot
talno stojalo in olajša višinsko nastavitev merilne naprave.
Pred vklopom merilne naprave univerzalno držalo

(17)

grobo naravnajte.

Dela z držalom LB 10 (pribor)

Z držalom

(18)

 lahko merilno napravo pritrdite na navpične

površine ali magnetne materiale. V povezavi s stropnim
držalom

(16)

 lahko merilno napravo namestite tudi na višini.

Preden merilno napravo vklopite, z roko poravnajte
držalo

(18)

.

Delo z laserskim sprejemnikom (pribor) (glejte sliko N)

Pri neugodnih svetlobnih razmerah (svetla okolica,
neposredna sončna svetloba) in na večje razdalje uporabite
laserski sprejemnik

(19)

, da boste lahko lažje opazovali

laserski žarek.
Vsi načini delovanja so primerni za delovanje z laserskim
sprejemnikom

(19)

.

Očala za opazovanje laserskega žarka (pribor)

Očala za opazovanje laserskega žarka filtrirajo svetlobo
okolice. Tako se očesu zdi, da je svetloba laserja svetlejša.

u

Očal za opazovanje laserskega žarka ne uporabljajte
kot zaščitna očala.

Očala za opazovanje laserskega žarka

so namenjena boljšemu zaznavanju laserskega žarka. Ne
nudijo zaščite pred laserskimi žarki.

u

Očal za opazovanje laserskega žarka ne uporabljajte
kot sončna očala v prometu.

Očala za opazovanje
