Bahasa Indonesia |

241

secara otomatis. Setelah penyetelan ini, periksalah posisi
dari sinar laser-sinar laser terhadap titik-titik patokan, untuk
menghindarkan terjadinya kesalahan yang diakibatkan
karena alat pengukur dipindahkan.

Bekerja dengan fungsi kemiringan (lihat gambar E)

Letakkan alat pengukur pada permukaan yang miring. Saat
bekerja dengan fungsi kemiringan, garis laser akan berkedip
selama 2 detik dalam tempo cepat terlebih dulu, lalu
berkedip 5 detik beberapa kali dalam tempo cepat.
Pada fungsi kemiringan, garis laser tidak lagi diratakan dan
tidak lagi saling tegak lurus.

Pemeriksaan keakuratan alat ukur

Pengaruh terhadap ketelitian

Suhu sekitar memberikan pengaruh terbesar. Khususnya
perbedaan suhu dari tanah ke atas dapat mempengaruhi
sinar laser.
Berhubung perbedaan dari lapisan-lapisan suhu di dekat
tanah paling besar, alat ukur mulai jarak pengukuran sebesar
20 m sebaiknya selalu dipasang pada tripod. Selain itu alat
ukur sebaiknya dipasang di bagian tengah permukaan kerja.
Selain pengaruh dari luar, pengaruh khusus perangkat juga
dapat menyebabkan kerusakan (seperti misalnya benturan
atau guncangan keras). Oleh karena itu, periksa ketepatan
levelling terlebih dahulu sebelum memulai proses.
Pertama periksa tingginya serta ketepatan perataan garis
laser horizontal, kemudian ketepatan perataan garis leser
vertikal.
Jika pada pemeriksaan akurasi ternyata hasil pengukuran
melebihi ambang batas maksimal, bawa alat pengukur ke
Service Center

Bosch

 untuk reparasi.

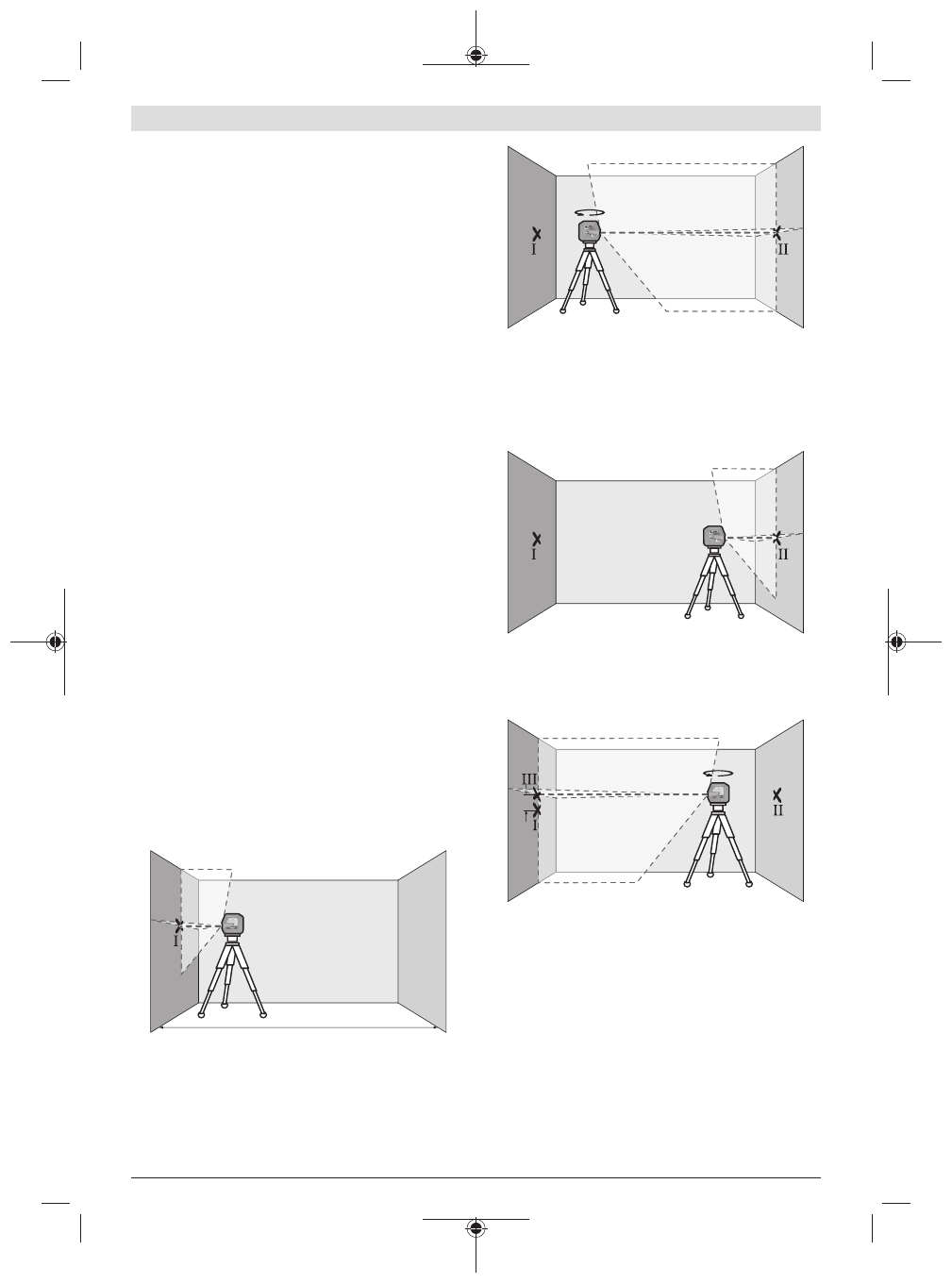

Periksa ketepatan tinggi dari garis horizontal

Untuk melakukan pemeriksaan ini diperlukan jarak kosong
sepanjang

5

 m pada permukaan yang stabil di antara dua

dinding A dan B.
– Pasang alat pengukur di dekat dinding A pada tripod atau

letakkan pada permukaan yang stabil dan rata. Nyalakan
alat pengukur dan pilih pengoperasian garis silang.

5 m

A

B

– Bidikkan laser pada dinding A dan biarkan alat ukur

melakukan levelling otomatis. Tandai bagian tengah titik
di mana garis laser akan saling berpotongan pada dinding
(titik

Ⅰ

).

180°

A

B

– Putar alat ukur sebesar 180°, biarkan alat ukur melakukan

levelling otomatis dan tandai titik persimpangan garis
laser di dinding B (titik

Ⅱ

).

– Letakkan alat ukur tanpa diputar di dekat dinding B,

aktifkan alat ukur dan biarkan alat ukur melakukan
levelling otomatis.

A

B

– Sesuaikan tinggi alat ukur (dengan bantuan tripod atau

jika perlu ditopang) sehingga titik perpotongan garis laser
tepat menyentuh titik yang ditandai sebelumnya

Ⅱ

 pada

dinding B.

d

180°

A

B

– Putar alat ukur sebesar 180° tanpa mengubah ketinggian.

Arahkan alat ukur pada dinding A sehingga sehingga garis
laser vertikal melewati titik yang telah ditandai

Ⅰ

. Biarkan

alat ukur melakukan levelling secara otomatis dan tandai
titik persimpangan garis laser di dinding A (titik

Ⅲ

).

– Selisih

d

 dari kedua titik yang ditandai

Ⅰ

 dan

Ⅲ

 pada

dinding A memberikan deviasi ketinggian alat ukur yang
sebenarnya.

Pada jarak ukur 2 ×

5

 m =

10

 m simpangan maksimal yang

diperbolehkan adalah sebesar:

10

 m × ±

0,3

 mm/m = ±

3

 mm. Selisih

d

 antara titik

Ⅰ

 dan

Ⅲ

hanya diperbolehkan maksimum

3

 mm.
