Čeština |

107

180°

A

B

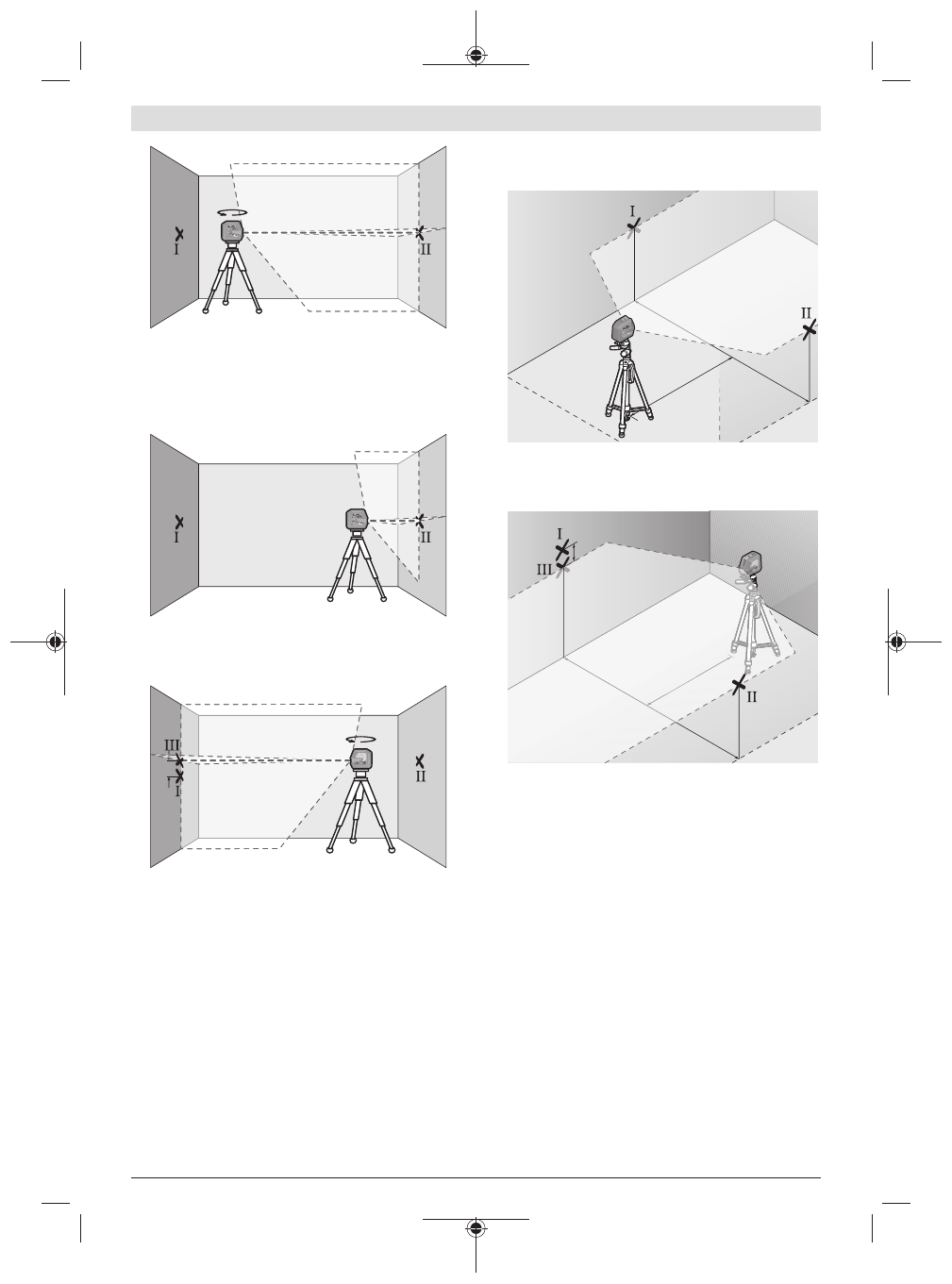

– Otočte měřicí přístroj o 180°, nechte ho znivelovat

a označte průsečík laserových čar na protilehlé stěně B
(bod

Ⅱ

).

– Umístěte měřicí přístroj – aniž byste ho otočili – blízko

u stěny B, zapněte ho a nechte ho znivelovat.

A

B

– Nastavte měřicí přístroj do takové výšky (pomocí stativu

nebo případně podložením), aby průsečík laserových čar
dopadal přesně na vyznačený bod II na stěně B.

d

180°

A

B

– Otočte měřicí přístroj o 180°, aniž byste změnili výšku.

Namiřte ho na stěnu A tak, aby svislá laserová čáry
probíhala vyznačeným bodem I. Nechte měřicí přístroj
znivelovat a označte průsečík laserových čar na stěně A
(bod

Ⅲ

).

– Rozdíl

d

 mezi oběma označenými body

Ⅰ

 a

Ⅲ

 na stěně A

udává skutečnou výškovou odchylku měřicího přístroje.

U měřicí dráhy 2 ×

5

 m =

10

 m činí maximální přípustná

odchylka:

10

 m × ±

0,3

 mm/m = ±

3

 mm. Rozdíl

d

 mezi body

Ⅰ

 a

Ⅲ

 smí

tedy činit maximálně

3

 mm.

Kontrola přesnosti nivelace vodorovné čáry

Pro kontrolu potřebujete volnou plochu cca 5 ×

5

 m.

– Namontujte měřicí přístroj doprostřed mezi stěny A a B na

stativ nebo ho položte na pevný, rovný podklad. Zapněte

měřicí přístroj a zvolte horizontální provoz. Nechte měřicí
přístroj znivelovat.

2,5 m

5,0 m

A

B

– Označte ve vzdálenosti 2,5 m od měřicího přístroje na

obou stěnách střed laserové čáry (bod I na
stěně A a bod

Ⅱ

 na stěně B).

2,5 m

d

5,0 m

2,5

m

5,0 m

0 m

A

B

– Postavte měřicí přístroj otočený o 180° do vzdálenosti

5 m a nechte ho znivelovat.

– Nastavte měřicí přístroj do takové výšky (pomocí stativu

nebo případně podložením), aby střed laserové čáry
dopadal přesně na vyznačený bod II na stěně B.

– Označte na stěně A střed laserové čáry jako bod

Ⅲ

 (svisle

nad, resp. pod bodem

Ⅰ

).

– Rozdíl

d

 mezi oběma označenými body I a

Ⅲ

 na

stěně A udává skutečnou odchylku měřicího přístroje od
vodorovné roviny.

U měřicí dráhy 2 ×

5

 m =

10

 m činí maximální přípustná

odchylka:

10

 m × ±

0,3

 mm/m = ±

3

 mm. Rozdíl

d

 mezi body

Ⅰ

 a

Ⅲ

 smí

tedy činit maximálně

3

 mm.

Kontrola přesnosti nivelace svislé čáry

Pro kontrolu potřebujete dveřní otvor, u kterého je (na
pevném podkladu) na každé straně dveří nejméně 2,5 m
místa.
– Postavte měřicí přístroj ve vzdálenosti 2,5 m od dveřního

otvoru na pevný, rovný podklad (ne na stativ). Zapněte
měřicí přístroj a zvolte vertikální provoz. Namiřte
