 | Italiano

10

 m × ±

0,3

 mm/m = ±

3

 mm. La differenza

d

 fra i punti

Ⅰ

 e

Ⅲ

 non dovrà, quindi, superare

3

 mm.

Verifica della precisione di livellamento della linea
verticale

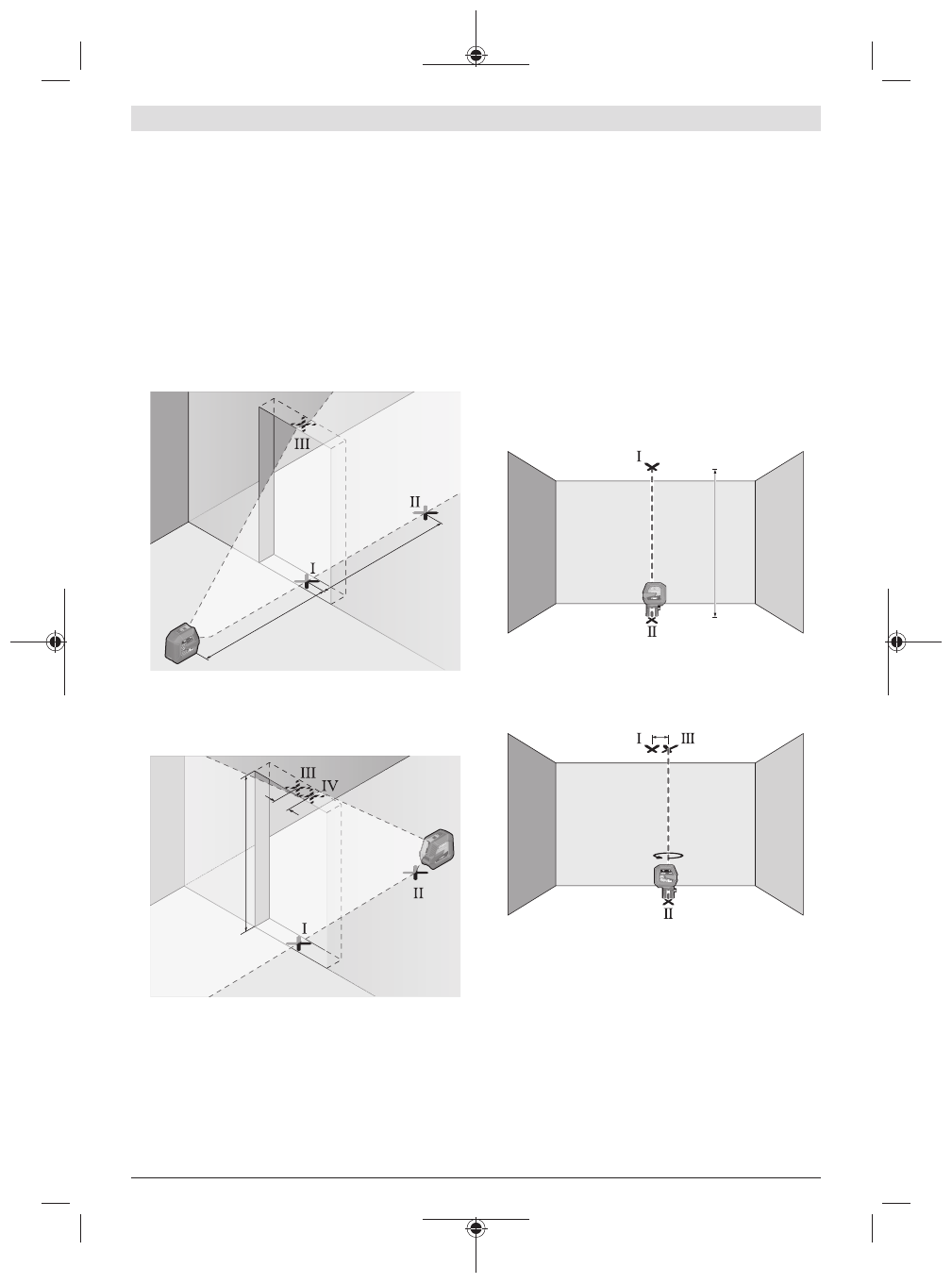

Per la verifica, occorrerà un’apertura di porta (su base soli-
da) con spazio di almeno 2,5 m su ciascun lato della porta
stessa.
– Posizionare lo strumento di misura a 2,5 m di distanza

dall’apertura porta, su una base solida e piana (non su un
treppiede). Accendere lo strumento di misura e selezio-
nare la modalità verticale. Allineare la linea laser all’aper-
tura porta ed attendere che lo strumento di misura si au-
tolivelli.

2,5 m

2,5 m

– Contrassegnare il centro della linea laser verticale, sulla

soglia dell’apertura porta (punto

Ⅰ

), a 5 m di distanza

dall’altro lato dell’apertura porta (punto

Ⅱ

) e sul bordo su-

periore dell’apertura porta stessa (punto

Ⅲ

).

d

2 m

– Ruotare lo strumento di misura di 180° e posizionarlo

sull’altro lato dell’apertura porta, direttamente dietro al
punto

Ⅱ

. Attendere che lo strumento di misura si autoli-

velli ed allineare la linea laser verticale in modo che il suo
centro attraversi esattamente i punti

Ⅰ

 e

Ⅱ

.

– Contrassegnare come punto

Ⅳ

 il centro della linea laser

sul bordo superiore dell’apertura porta.

– La differenza

d

 fra i punti III e IV indicherà l’effettivo sco-

stamento dello strumento di misura rispetto alla verticale.

– Misurare l’altezza dell’apertura porta.
Lo scostamento massimo ammesso andrà calcolato come
segue:
doppio dell’altezza dell’apertura porta ×

0,3

 mm/m

Esempio: con un’altezza dell’apertura porta di

2

 m, lo scosta-

mento massimo ammesso è pari a
2 ×

2

 m × ±

0,3

 mm/m = ±

1,2

 mm. La distanza fra i punti

Ⅲ

e

Ⅳ

 non dovrà, quindi, superare

1,2

 mm.

Verifica della precisione del punto a piombo

Per la verifica, occorrerà un tratto di misura libero, su base
solida, con una distanza di circa

5

 m fra pavimento e soffitto.

– Montare lo strumento di misura sul supporto

ruotabile

(11)

 e sistemarlo sul pavimento. Selezionare la

modalità puntiforme ed attendere che lo strumento di mi-
sura si autolivelli.

5 m

– Contrassegnare il centro del punto laser superiore sul sof-

fitto (punto

Ⅰ

). Contrassegnare quindi il centro del punto

laser inferiore sul pavimento (punto

Ⅱ

).

d

180°

– Ruotare lo strumento di misura di 180°. Posizionare lo

strumento in modo che il centro del punto laser inferiore
si trovi sul punto

Ⅱ

, già contrassegnato. Attendere che lo

strumento di misura si autolivelli. Contrassegnare il cen-
tro del punto laser superiore (punto

Ⅲ

).

– La differenza

d

 fra i punti

Ⅰ

 e

Ⅲ

, contrassegnati sul soffit-

to, indicherà l’effettivo scostamento dello strumento di
misura rispetto alla linea verticale.

Lo scostamento massimo ammesso andrà calcolato come
segue:
doppio della distanza fra pavimento e soffitto ×

0,7

 mm/m.

Esempio: con una distanza fra pavimento e soffitto di

5

 m, lo

scostamento massimo ammesso è pari a
