Nederlands |

55

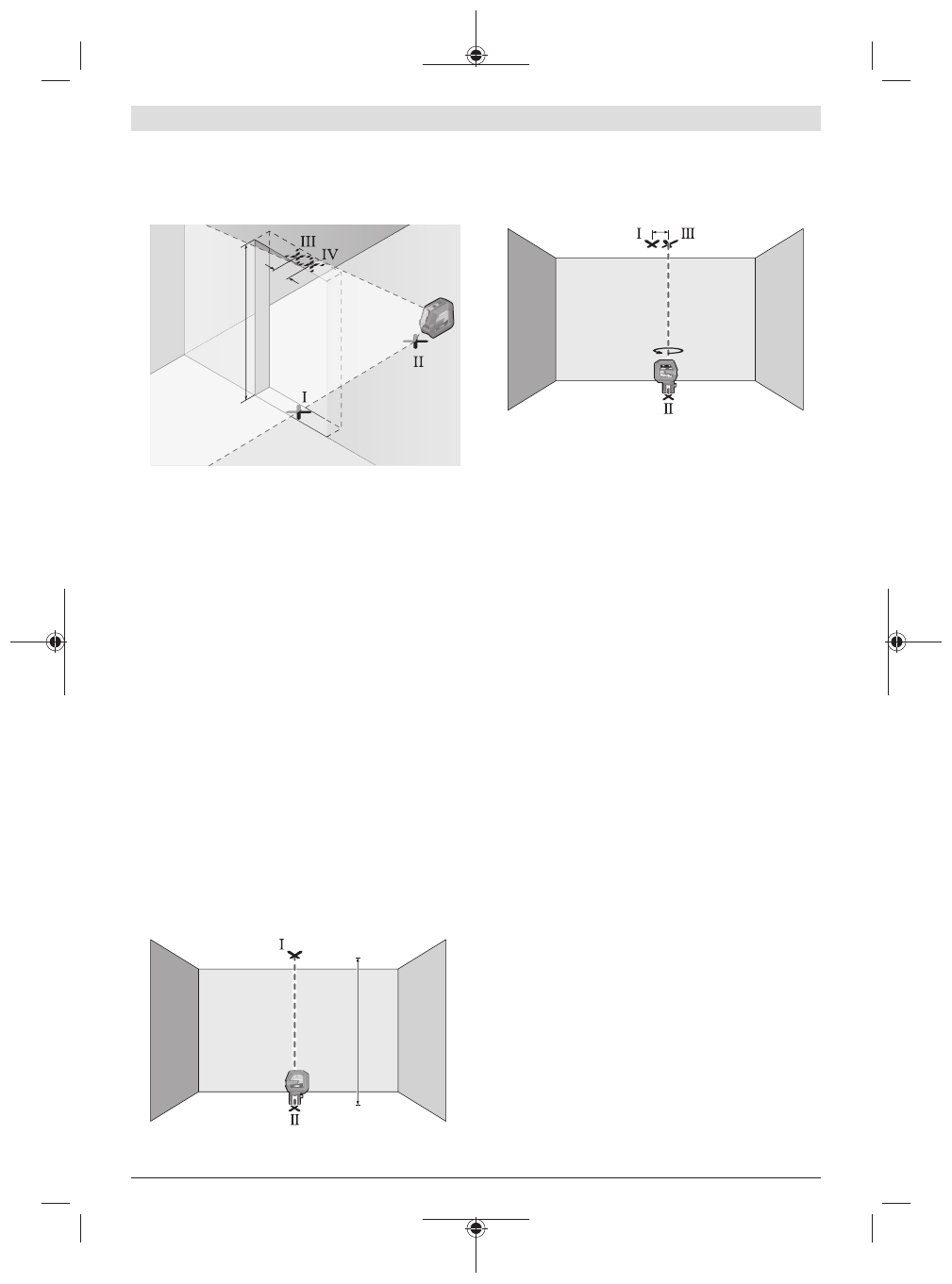

– Markeer het midden van de verticale laserlijn op de vloer

van de deuropening (punt

Ⅰ

), op een afstand van 5 m aan

de andere zijde van de deuropening (punt

Ⅱ

), evenals bij

de bovenrand van de deuropening (punt

Ⅲ

).

d

2 m

– Draai het meetgereedschap 180° en plaats het aan de an-

dere zijde van de deuropening, direct achter punt

Ⅱ

. Laat

het meetgereedschap zich nivelleren en de verticale la-
serlijn zodanig uitlijnen, dat het midden hiervan door de
punten

Ⅰ

 en

Ⅱ

 loopt.

– Markeer het midden van de laserlijn op de bovenrand van

de deuropening als punt

Ⅳ

.

– Het verschil

d

 van de beide gemarkeerde punten

Ⅲ

 en

Ⅳ

geeft de werkelijke verticale afwijking van het meetge-
reedschap.

– Meet de hoogte van de deuropening.
De maximale toegestane afwijking berekent u als volgt:
dubbele hoogte van de deuropening ×

0,3

 mm/m

Voorbeeld: bij een hoogte van de deuropening van

2

 m mag

de maximale afwijking
2 ×

2

 m × ±

0,3

 mm/m = ±

1,2

 mm bedragen. De punten

Ⅲ

en

Ⅳ

 mogen dus maximaal

1,2

 mm uit elkaar liggen.

Loodnauwkeurigheid controleren

Voor de controle heeft u een vrij meettraject op een vaste
ondergrond met een afstand van ca.

5

 m tussen vloer en pla-

fond nodig.
– Monteer het meetgereedschap op de draaihouder

(11)

en zet het op de grond. Kies puntmodus en laat het meet-
gereedschap nivelleren.

5 m

– Markeer het midden van het bovenste laserpunt op het

plafond (punt

Ⅰ

). Markeer bovendien het midden van het

onderste laserpunt op de grond (punt

Ⅱ

).

d

180°

– Draai het meetgereedschap 180°. Plaats het zodanig dat

het midden van het onderste laserpunt op het reeds ge-
markeerde punt

Ⅱ

 ligt. Laat het meetgereedschap nivelle-

ren. Markeer het midden van het bovenste laserpunt
(punt

Ⅲ

).

– Het verschil

d

 van de beide gemarkeerde punten

Ⅰ

 en

Ⅲ

op het plafond levert de daadwerkelijke afwijking van het
meetgereedschap van de verticale lijn op.

De maximale toegestane afwijking berekent u als volgt:
dubbele afstand tussen vloer en plafond ×

0,7

 mm/m.

Voorbeeld: bij een afstand tussen vloer en plafond van

5

 m

mag de maximale afwijking
2 ×

5

 m × ±

0,7

 mm/m = ±

7

 mm bedragen. De punten

Ⅰ

 en

Ⅲ

mogen dus maximaal

7

 mm uit elkaar liggen.

Aanwijzingen voor werkzaamheden

u

Gebruik voor het markeren altijd alleen het midden
van het laserpunt of de laserlijn.

 De grootte van het la-

serpunt of de breedte van de laserlijn veranderen met de
afstand.

Werken met de draaihouder RM 10
(zie afbeeldingen F–H)

Met behulp van de draaihouder

(11)

 kunt u het meetgereed-

schap 360° rond een centraal, altijd zichtbaar loodpunt
draaien. Daardoor kunnen de laserlijnen worden ingesteld
zonder de positie van het meetgereedschap te veranderen.
Met de fijninstelschroef

(14)

 kunt u verticale laserlijnen

exact op referentiepunten uitlijnen.
Plaats het meetgereedschap met de geleidingsgroef

(6)

 te-

gen de geleidingsrail

(12)

 van de draaihouder

(11)

 en schuif

het meetgereedschap tot aan de aanslag op het platform.
Om los te maken, trekt u het meetgereedschap in omgekeer-
de richting van de draaihouder.

Plaatsingsmogelijkheden van de draaihouder:
– staand op een vlakke ondergrond
– tegen een verticaal vlak geschroefd
– met behulp van de magneten

(15)

 op metalen oppervlak-

ken

– in combinatie met de plafondklem

(16)

 aan plafondplin-

ten.
