检查焊点精度

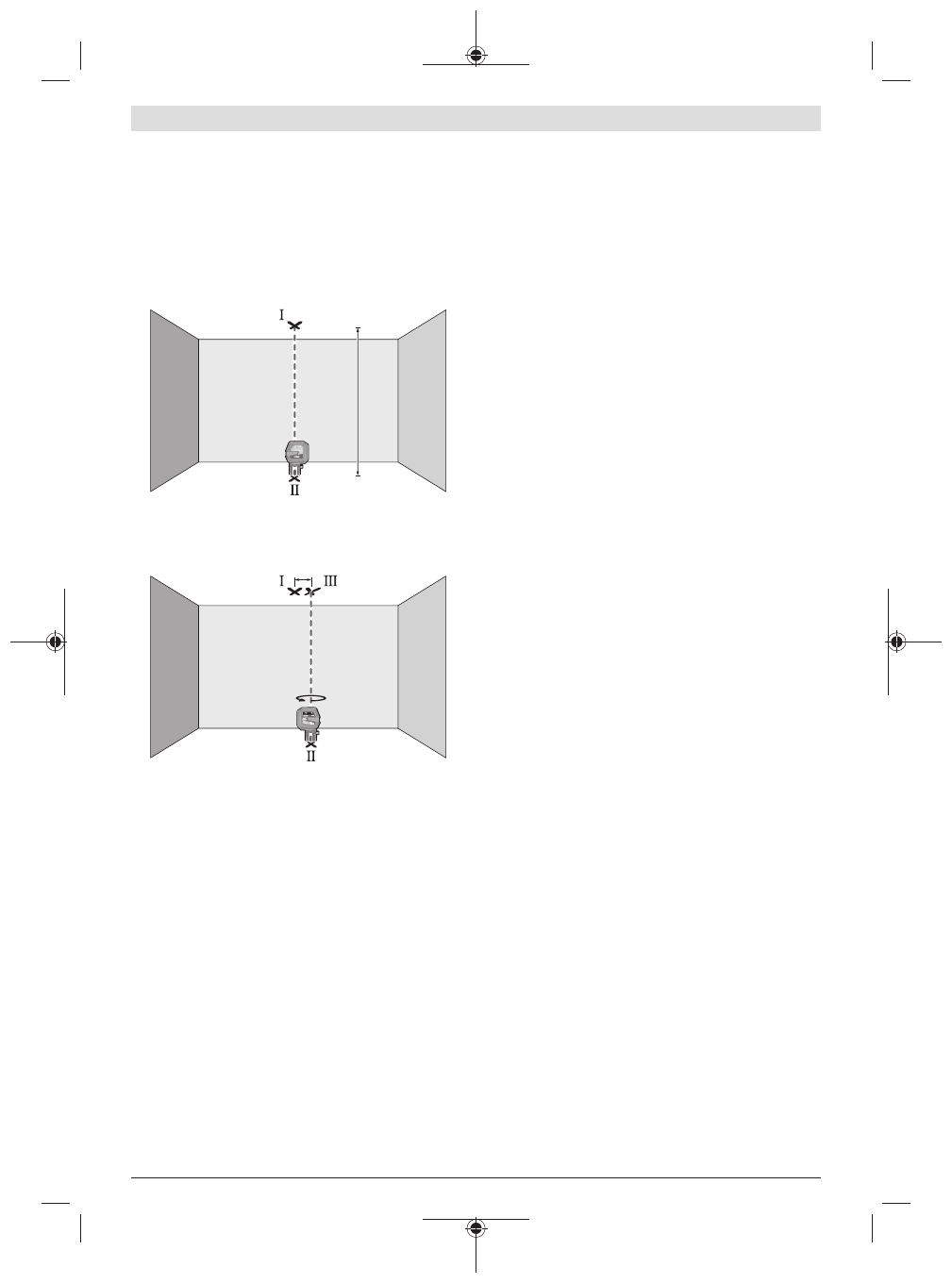

针对这项检查，您必须找一段无障碍物的长线段，
而且地面和天花板之间的距离应约为

5

米。

– 将测量仪安装到旋转支架

(11)

上，然后放到地面

上。选择点模式，让测量仪找平。

5 m

– 标记天花板上的上部激光点中心（点Ⅰ）。此外，

标记地板上的下部激光点的中心（点Ⅱ）。

d

180°

– 将测量仪旋转180°。将其定位，使得下部激光点

的中心位于已标记的点Ⅱ上。让测量仪找平。标记
上部激光点的中心（点Ⅲ）。

– 天花板上点Ⅰ和点Ⅲ之间的差值

d

就是测量仪在垂直

方向的实际偏差。

请按如下步骤计算所允许的最大偏差：
两倍的地面至天花板的距离 ×

0.7

毫米/米。

例如：地面至天花板之间的距离为

5

米时，则允许的

最大偏差
2 ×

5

米 × ±

0.7

毫米/米 = ±

7

毫米。就是说，点Ⅰ和Ⅲ

之间最多相距

7

毫米。

工作提示

u

仅使用激光点或激光线中心来标记。

激光点的大

小或激光线段的宽度会随著距离而改变。

工作时使用旋转支架RM 10（参见插图F–H）

借助旋转支架

(11)

可将测量仪器围绕始终可见的中

央下对点进行360度的转动。这样就能精准设置激光
线，而无需改变测量仪的位置。
使用微调螺栓

(14)

可以精确地将垂直激光线与基准

点对齐。

将测量仪的导槽

(6)

放在旋转支架

(11)

的导轨

(12)

上，然后将测量仪推到平台上，直到极限位置。
分开时以相反的方向将测量仪从旋转支架上拉出。
旋转支架定位选项：
– 立在一个水平面上，
– 拧到一个垂直面上，
– 借助磁铁

(15)

吸到金属表面，

– 用天花板夹子

(16)

夹到天花板条上。

接通测量仪前，请先大略地调整好旋转支架

(11)

。

使用激光靶工作

在条件不佳和距离较远时，激光靶

(20)

可以改善激

光束的可见性。
反光的那半激光靶

(20)

可以改善激光线的可见性，

通过透明的那半可以在激光靶的背面看到激光线。

使用三脚架（附件）工作

三脚架提供稳定且高度可调的测量底座。将测量仪
用1/4英寸三脚架接头

(5)

安装到三脚架

(21)

或市售

摄影三脚架的螺纹上。使用三脚架的固定螺栓拧紧
测量仪。
在开动测量仪之前，先大略地调整好三脚架的位
置。

用通用支架进行固定（附件）（参见插图N）

借助通用支架

(17)

，您可以将测量仪固定到垂直表

面、管道或可磁化材料上。通用支撑也可以充当地
面三脚架，它可以减轻调整测量仪高度的工作。
接通测量仪前，请先大略地调整好通用支架

(17)

。

工作时使用支架LB 10（附件）

可以借助支架

(18)

将测量仪固定在垂直表面或可磁

化材料上。也可以与天花板夹

(16)

组合，将测量仪

在高度上对正。
接通测量仪前，请先大略地调整好支架

(18)

。

工作时使用激光接收器（附件）（参见插图N）

在光线不佳（周围环境明亮，阳光直射）且距离更
远的情况下使用激光接收器

(19)

以更好地找到激光

线。
所有运行模式都适用于带激光接收器

(19)

工作。

激光辨识镜（附件）

激光辨识镜会过滤周围环境的光线。因此激光束会
显得更亮。

u

激光视镜不得用作护目镜。

激光视镜用于更好地

识别激光束；然而对激光束并没有防护作用。

u

激光视镜不得用作太阳镜或在道路交通中使用。

激光视镜并不能完全防护紫外线，还会干扰对色
彩的感知。

工作范例（参见插图I–N）

有关测量仪的使用范例请参考说插图说明。

维修和服务

维护和清洁

测量仪器必须随时保持清洁。
不可以把仪器放入水或其它的液体中。
