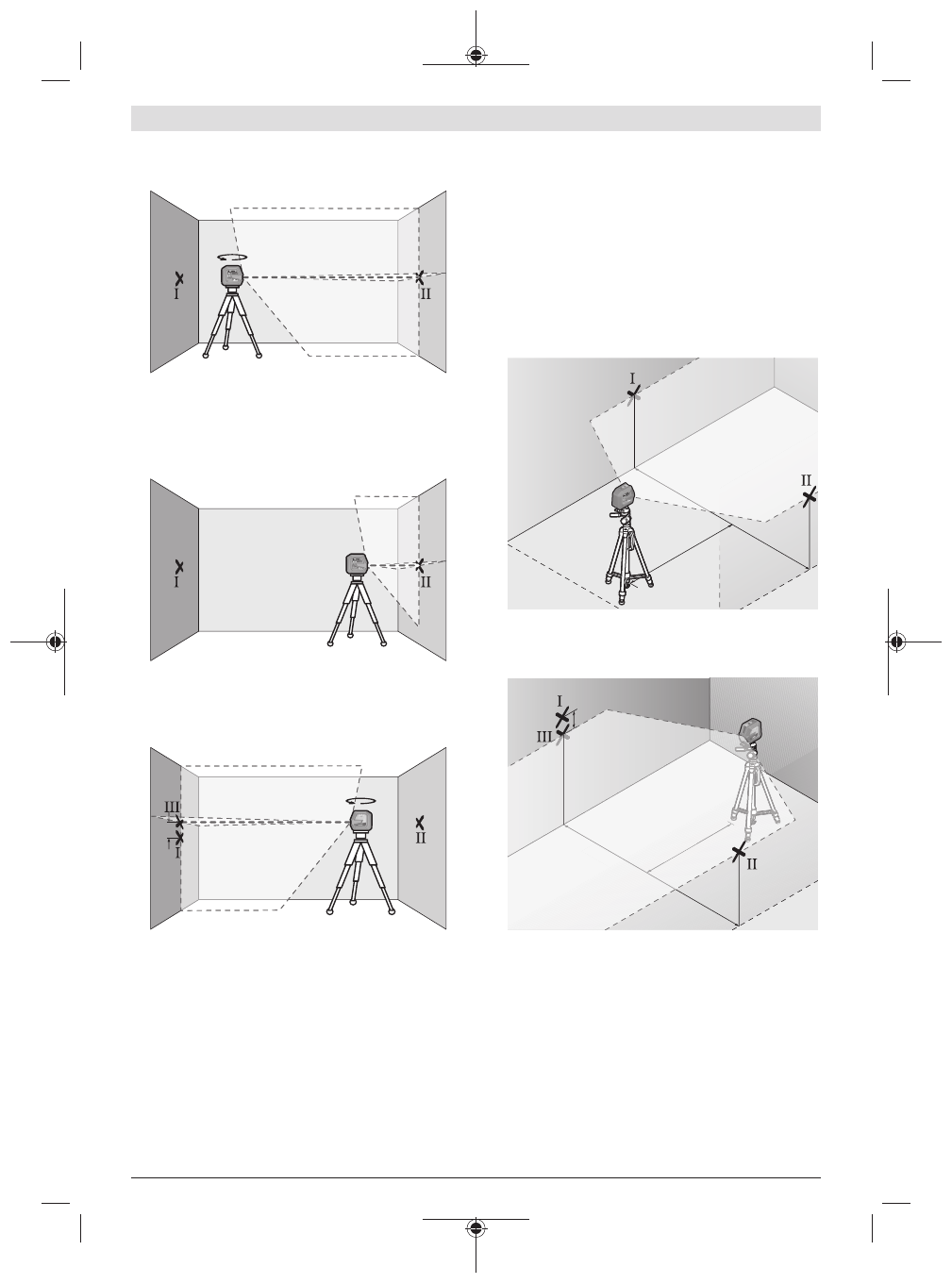

to, en el cual se cruzan las líneas láser en la pared (pun-
to

Ⅰ

).

180°

A

B

– Gire el aparato de medición en 180°, espere a que éste se

haya nivelado y marque la intersección de las líneas láser
en la pared B del lado opuesto (punto

Ⅱ

).

– Ubique el aparato de medición – sin girarlo – cerca de la

pared B, conéctelo y déjelo que se nivele.

A

B

– Alinee el aparato de medición en la altura (con la ayuda

del trípode o de apoyos si es necesario), de modo que la
intersección de las líneas láser quede exactamente en el
punto

Ⅱ

 marcado previamente en la pared B.

d

180°

A

B

– Gire el aparato de medición en 180°, sin modificar la altu-

ra. Alineelo sobre la pared A, de modo que la línea láser
vertical pase por el punto

Ⅰ

 ya marcado. Espere a que se

haya nivelado el aparato de medición y marque la inter-
sección de las líneas láser en la pared A (punto

Ⅲ

).

– La diferencia

d

 de ambos puntos

Ⅰ

 y

Ⅲ

 marcados sobre la

pared A es la desviación de altura real del aparato de me-
dición.

En un recorrido de medición de 2 ×

5

 m =

10

 m, la divergen-

cia máxima admisible asciende a:

10

 m × ±

0,3

 mm/m = ±

3

 mm. La diferencia

d

 entre los pun-

tos

Ⅰ

 y

Ⅲ

 debe ascender por consiguiente a como máximo

3

 mm.

Comprobación de la exactitud de nivelación de la línea
horizontal

Para la comprobación se requiere una superficie libre de
aprox. 5 ×

5

 m.

– Coloque el aparato de medición en el centro entre las pa-

redes A y B montándolo sobre un trípode, o colocándolo
sobre un firme consistente y plano. Conecte la herramien-
ta de medición y seleccione el modo de operación hori-
zontal. Deje que se nivele el aparato de medición.

2,5 m

5,0 m

A

B

– A una distancia de 2,5 m del aparato de medición, mar-

que en ambas paredes el centro de la línea láser (punto

Ⅰ

en pared A y punto

Ⅱ

 en pared B).

2,5 m

d

5,0 m

2,5

m

5,0 m

0 m

A

B

– Coloque el aparato de medición girado en 180° a una dis-

tancia de 5 m y deje que se nivele.

– Alinee el aparato de medición en la altura (con la ayuda

del trípode o de apoyos si es necesario), de modo que el
centro de la línea láser quede exactamente en el punto

Ⅱ

marcado previamente en la pared B.

– Marque en la pared A el centro de la línea láser como pun-

to

Ⅲ

 (verticalmente sobre o debajo del punto

Ⅰ

).

– La diferencia

d

 de ambos puntos

Ⅰ

 y

Ⅲ

 marcados sobre la

pared A es la desviación real del aparato de medición de
la horizontal.
