86

 | Ελληνικά

Σε μια απόσταση μέτρησης 2 ×

5

 m =

10

 m η μέγιστη επιτρε-

πτή απόκλιση ανέρχεται στα:

10

 m × ±

0,3

 mm/m = ±

3

 mm. Η διαφορά

d

 μεταξύ των ση-

μείων

Ⅰ

 και

Ⅲ

 επιτρέπεται συνεπώς να ανέρχεται το πολύ στα

3

 mm.

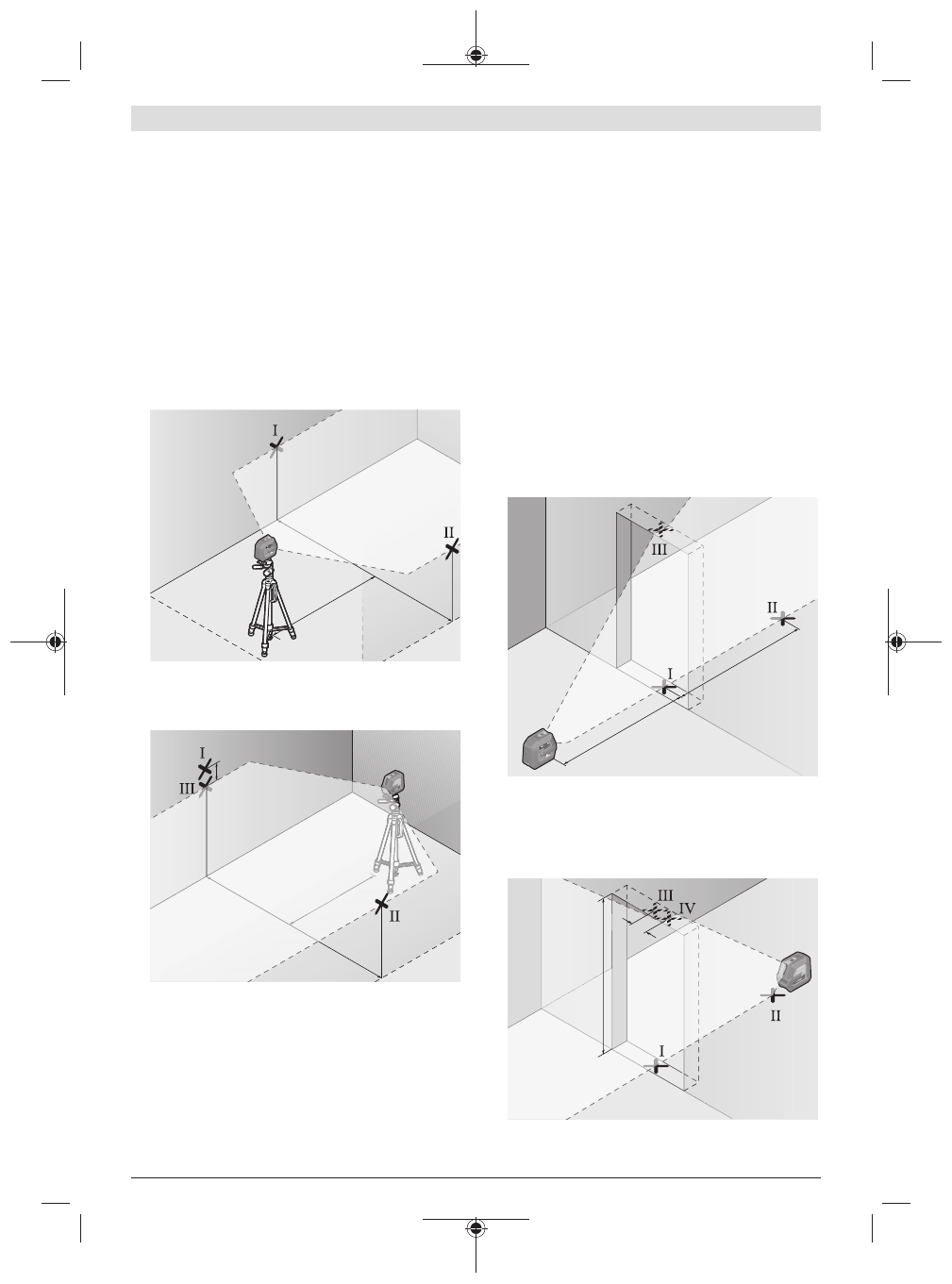

Έλεγχος της ακρίβειας χωροστάθμησης της οριζόντιας
γραμμής

Για τον έλεγχο χρειάζεστε μια ελεύθερη επιφάνεια περίπου
5 ×

5

 m.

– Στερεώστε το όργανο μέτρησης στη μέση μεταξύ των τοί-

χων A και B πάνω σε έναν τρίποδα, ή τοποθετήστε το πάνω
σε μια σταθερή, επίπεδη επιφάνεια. Ενεργοποιήστε το όρ-
γανο μέτρησης και επιλέξτε την οριζόντια λειτουργία. Αφή-
στε το όργανο μέτρησης να χωροσταθμηστεί.

2,5 m

5,0 m

A

B

– Μαρκάρετε σε απόσταση 2,5 m από το όργανο μέτρησης

και στους δύο τοίχους το κέντρο της ακτίνας λέιζερ (ση-
μείο

Ⅰ

 στον τοίχο A και σημείο

Ⅱ

 στον τοίχο B).

2,5 m

d

5,0 m

2,5

m

5,0 m

0 m

A

B

– Τοποθετήστε το όργανο μέτρησης γυρισμένο κατά 180° σε

απόσταση 5 m και αφήστε το να χωροσταθμιστεί.

– Ευθυγραμμίστε το όργανο μέτρησης στο ύψος (με τη βοή-

θεια του τρίποδα ή ενδεχομένως υποστηρίζοντάς το) έτσι,
ώστε το κέντρο της ακτίνας λέιζερ να συμπίπτει ακριβώς με
το προηγουμένως μαρκαρισμένο σημείο

Ⅱ

 πάνω στον τοίχο

B.

– Μαρκάρετε στον τοίχο A το κέντρο της ακτίνας λέιζερ ως

σημείο

Ⅲ

 (κάθετα πάνω ή κάτω από το σημείο

Ⅰ

).

– Η διαφορά

d

 των δύο μαρκαρισμένων σημείων

Ⅰ

 και

Ⅲ

πάνω στον τοίχο A δίνει την πραγματική απόκλιση του ορ-
γάνου μέτρησης από το οριζόντιο επίπεδο.

Σε μια απόσταση μέτρησης 2 ×

5

 m =

10

 m η μέγιστη επιτρε-

πτή απόκλιση ανέρχεται στα:

10

 m × ±

0,3

 mm/m = ±

3

 mm. Η διαφορά

d

 μεταξύ των ση-

μείων

Ⅰ

 και

Ⅲ

 επιτρέπεται συνεπώς να ανέρχεται το πολύ στα

3

 mm.

Έλεγχος της ακρίβειας χωροστάθμησης της κάθετης
γραμμής

Για τον έλεγχο χρειάζεστε το άνοιγμα μιας πόρτας όπου, σε
κάθε πλευρά της πόρτας, θα υπάρχει χώρος τουλάχιστο 2,5 m
(επάνω σε στερεή επιφάνεια).
– Θέστε το όργανο μέτρησης σε απόσταση 2,5 m από το

άνοιγμα της πόρτας επάνω σε μια στερεή και επίπεδη επι-
φάνεια (όχι επάνω σε ένα τρίποδα). Ενεργοποιήστε το όρ-
γανο μέτρησης και επιλέξτε την κάθετη λειτουργία. Κατευ-
θύνετε την ακτίνα λέιζερ στο άνοιγμα της πόρτας και αφή-
στε το όργανο μέτρησης να χωροσταθμηστεί.

2,5 m

2,5 m

– Μαρκάρετε το κέντρο της κάθετης ακτίνας λέιζερ στο δάπε-

δο του ανοίγματος της πόρτας (σημείο

Ⅰ

), σε απόσταση 5 m

στην άλλη πλευρά του ανοίγματος της πόρτας (σημείο

Ⅱ

)

καθώς και στο επάνω περιθώριο του ανοίγματος της πόρτας
(σημείο

Ⅲ

).

d

2 m

– Γυρίστε το όργανο μέτρησης κατά 180° και τοποθετήστε το

από την άλλη πλευρά του ανοίγματος της πόρτας απευθείας
