144

 | Қазақ

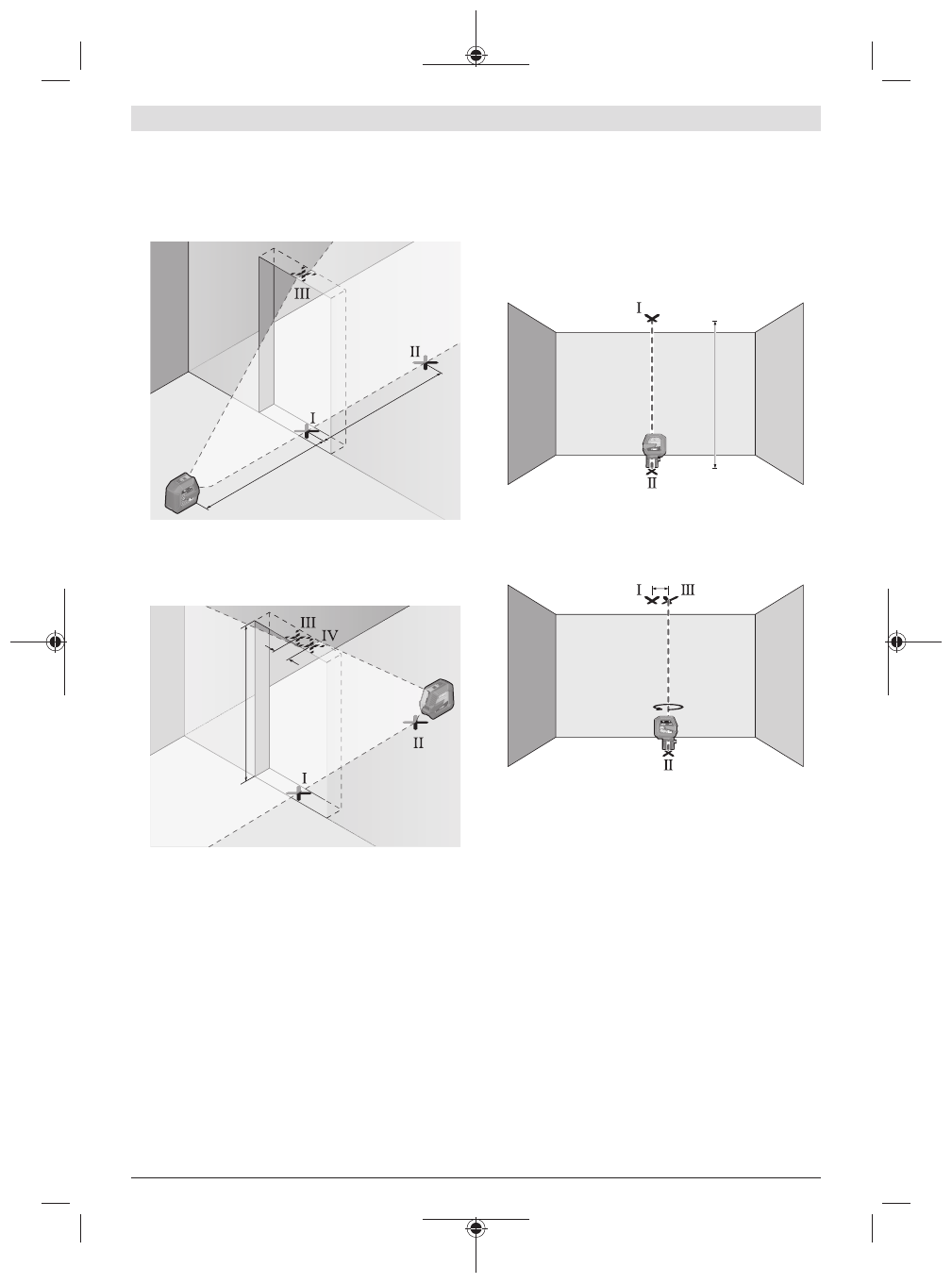

– Өлшеу құралын есік саңылауынан 2,5 м қашықтықта,

берік әрі тегіс бетке орналастырыңыз (штативке
емес). Өлшеу құралын қосып, тік режимді таңдаңыз.
Лазер сызығын есік саңылауына бағыттап, өлшеу
құралын нивелирлеңіз.

2,5 m

2,5 m

– Тік лазер сызығының орталығын есік тесігінің еденінде

(

Ⅰ

 нүктесі), 5 м қашықтықта есік тесігінің басқа

жағында (

Ⅱ

 нүктесі) және есік тесігінің жоғарғы

шетінде (

Ⅲ

 нүктесі) белгілеңіз.

d

2 m

– Өлшеу құралын 180° бұрап, есік тесігінің басқа

жағында тікелей

Ⅱ

 нүктесінің артында орнатыңыз.

Өлшеу құралын нивелирлеп, тік лазер сызығын
орталығы нақты

Ⅰ

 мен

Ⅱ

 нүктелерінен өтетін етіп

бағыттаңыз.

– Лазер сызығының орталығын есік тесігінің жоғарғы

шетінде

Ⅳ

 нүктесі ретінде белгілеңіз.

– А қабырғасындағы

Ⅲ

 мен

Ⅳ

 екі белгіленген нүктенің

d

айырмашылығы өлшеу құралының дәл биіктіктен
ауытқуын көрсетеді.

– Есік тесігінің биіктігін өлшеңіз.
Максималды рұқсат етілетін ауытқу төмендегідей
есептеледі:
есік тесігінің қос биіктігі ×

0,3

 мм/м

Мысал: есік тесігінің

2

 м биіктігіндегі максималды ауытқу:

2 ×

2

 м × ±

0,3

 мм/м = ±

1,2

 мм. Сондықтан

Ⅲ

 мен

Ⅳ

нүктелердің аралығы ең көбі

1,2

 мм болуы керек.

Негізгі нүкте дәлдігін тексеру

Тексеру үшін еден мен төбе арасында шамамен

5

 м

шамасындағы берік беттегі бос өлшеу жолының
арақашықтығы қажет болады.
– Өлшеу құралын бұрама ұстағышқа

(11)

 орнатып,

еденге қойыңыз. Нүктелі жұмыс режимін таңдап,
өлшеу құралын нивелирлеңіз.

5 m

– Жоғарғы лазерлік нүктенің ортасын төбеде (

Ⅰ

 нүкте)

белгілеңіз. Оған қоса астыңғы лазерлік нүктенің
ортасын еденде (

Ⅱ

 нүкте) белгілеңіз.

d

180°

– Өлшеу құралын 180°-қа бұраңыз. Оны төменгі

лазерлік нүктенің ортасы белгіленген

Ⅱ

нүктеде болатындай етіп орналастырыңыз. Өлшеу
құралын нивелирлеңіз. Жоғарғы лазерлік нүктенің
ортасын (

Ⅲ

 нүкте) белгілеңіз.

– Төбеде белгіленген

Ⅰ

 және

Ⅲ

 нүктелердің

d

айырмашылығы өлшеу құралының дәл биіктіктен
ауытқуын көрсетеді.

Максималды рұқсат етілетін ауытқу төмендегідей
есептеледі:
еден мен төбе арасындағы қос қашықтық ×

0,7

 мм/м.

Мысал: еден мен төбе арасындағы қашықтық

5

 м

болғанда макс. ауытқу келесідей болады:
2 ×

5

 м × ±

0,7

 мм/м = ±

7

 мм. Сондықтан

Ⅰ

 мен

Ⅲ

нүктелердің аралығы ең көбі

7

 мм болуы керек.

Пайдалану нұсқаулары

u

Белгілеу үшін әрдайым тек лазерлік нүктенің
немесе лазерлік сызықтың ортасын
пайдаланыңыз.

 Лазерлік нүктенің өлшемі немесе

лазерлік сызықтың ені қашықтықпен өзгереді.
