– Attālums

d

 starp abiem iezīmētajiem punktiem III un IV ir

vienāds ar mērinstrumenta lāzera stara veidotās
vertikālās līnijas faktisko nolieci no vertikāles.

– Izmēriet durvju atvēruma augstumu.
Maksimālo pieļaujamo nolieci var aprēķināt šādi:
divkāršs durvju atvēruma augstums ×

0,3

 mm/m

Piemērs: pie durvju atvēruma augstuma

2

 m maksimālā

pieļaujamā noliece ir šāda:
2 ×

2

 m × ±

0,3

 mm/m = ±

1,2

 mm. No tā izriet, ka attālums

starp punktiem

Ⅲ

 un

Ⅳ

 nedrīkst pārsniegt

1,2

 mm.

Svērteņa punkta projicēšanas precizitāte

Precizitātes pārbaudei nepieciešama brīva telpa ar cietu,
līdzenu pamatu un aptuveni

5

 m lielu attālumu starp grīdu un

griestiem.
– Nostipriniet mērinstrumentu uz pagriežamā turētāja

(11)

un novietojiet to uz grīdas. Izvēlieties punkta darba
režīmu un nogaidiet, līdz beidzas mērinstrumenta
automātiskā pašizlīdzināšanās.

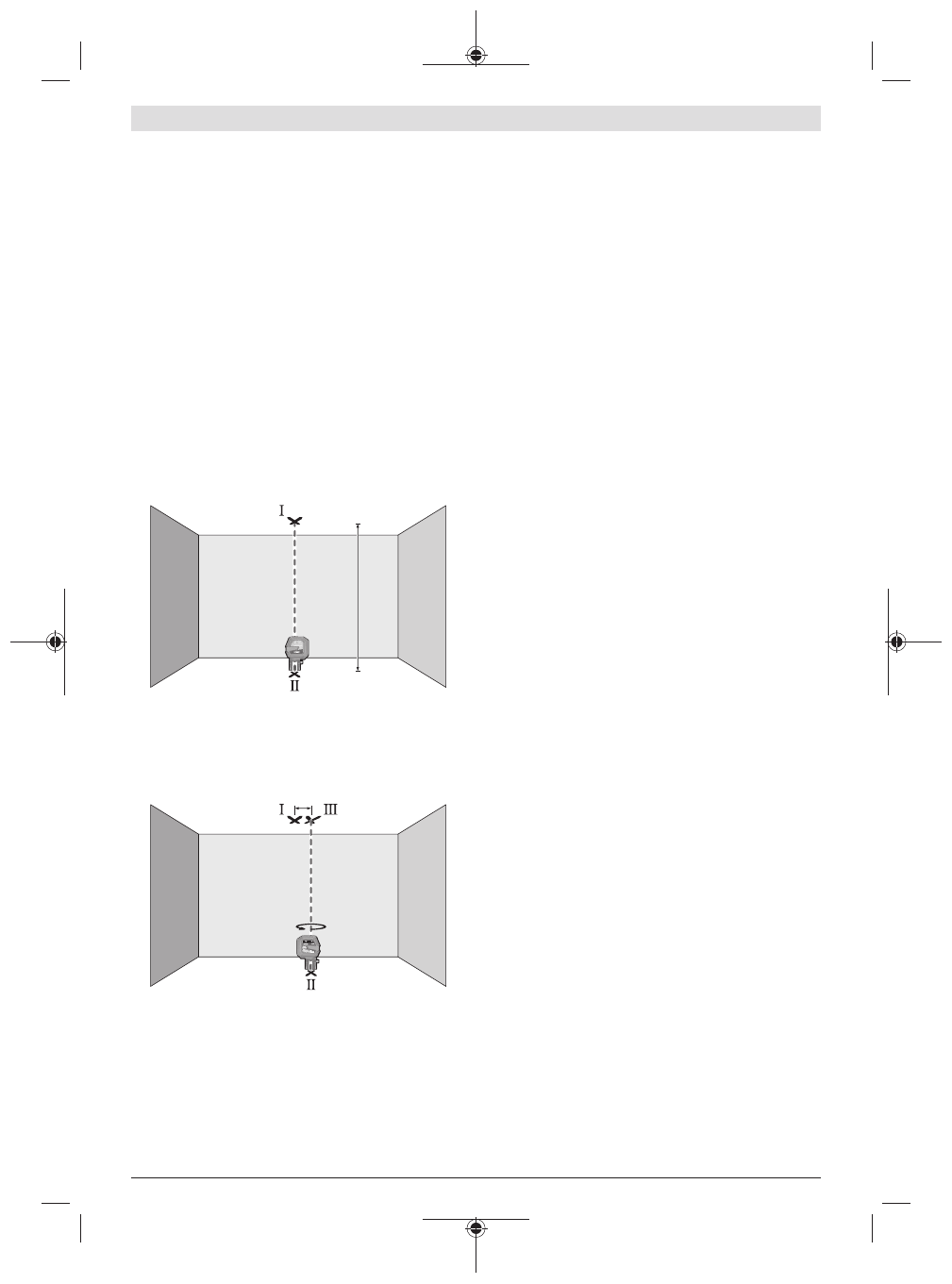

5 m

– Atzīmējiet augšējā lāzera stara projicēšanas vietas

viduspunktu uz griestiem (punkts I). Tad atzīmējiet
apakšējā lāzera stara projicēšanas vietas viduspunktu uz
grīdas (punkts II).

d

180°

– Pagrieziet mērinstrumentu par 180°. Novietojiet

mērinstrumentu tā, lai apakšējā lāzera stara projicēšanas
vietas viduspunkts uz grīdas sakristu ar jau atzīmēto
punktu II. Nogaidiet, līdz beidzas mērinstrumenta
pašizlīdzināšanās. Atzīmējiet augšējā lāzera stara
projicēšanas vietas viduspunktu uz griestiem (punkts III).

– Attālums

d

 starp abiem uz griestiem atzīmētajiem

punktiem I un III ir vienāds ar mērinstrumenta faktisko
nolieci no vertikāles.

Maksimālo pieļaujamo nolieci var aprēķināt šādi:
divkāršs attālums starp grīdu un griestiem ×

0,7

 mm/m.

Piemērs: pie attāluma starp grīdu un griestiem

5

 m

maksimālā pieļaujamā noliece ir šāda:
2 ×

5

 m × ±

0,7

 mm/m = ±

7

 mm. No tā izriet, ka attālums

starp punktiem

Ⅰ

 un

Ⅲ

 nedrīkst pārsniegt

7

 mm.

Norādījumi darbam

u

Vienmēr veidojiet atzīmes lāzera stara veidotās līnijas
vai punkta vidū.

 Lāzera stara projicētā apļa diametrs vai

līnijas platums mainās līdz ar attālumu no lāzera.

Darbs ar pagriežamo turētāju RM 10 (skatīt attēlus F–H)

Ar pagriežamo turētāju

(11)

 mērinstrumentu var pagriezt

par 360° ap centrālo svērteņa punktu, kas ir pastāvīgi
redzams. Tas ļauj ērti izlīdzināt lāzera līnijas, nemainot
mērinstrumenta stāvokli.
Ar precīzās iestatīšanas skrūvi

(14)

 var precīzi noregulēt

stateniskā lāzera stara stāvokli attiecībā pret atskaites
punktiem.
Novietojiet mērinstrumentu ar vadotnes gropi

(6)

 uz

vadotnes sliedes

(12)

 uz pagriežamā turētāja

(11)

, un līdz

galam uzbīdiet mērinstrumentu uz platformas.
Lai atvienotu mērinstrumentu, novelciet to no pagriežamā
turētāja, pārvietojot virzienā, kas ir pretējs iepriekš
izmantotajam.

Pagriežamā turētāja nostiprināšanas iespējas:
– novietošana uz līdzenas, līmeniskas virsmas,
– nostiprināšana, pieskrūvējot uz stateniskas virsmas,
– ar magnētiem

(15)

 uz metāliskām virsmām,

– uz metāla griestu līstēm, izmantojot turētāju stiprināšanai

pie griestiem

(16)

.

Pirms mērinstrumenta ieslēgšanas aptuveni izlīdziniet
turētāju

(11)

.

Darbs ar lāzera mērķplāksni

Lāzera mērķplāksne

(20)

 ļauj uzlabot lāzera staru redzamību

nelabvēlīgos darba apstākļos un lielā attālumā.
Lāzera mērķplāksnes

(20)

 atstarojošā puse uzlabo lāzera

staru līniju redzamību, bet caur tās caurspīdīgo pusi šīs
līnijas ir izšķiramas arī no aizmugures.

Darbs ar statīvu (papildpiederums)

Statīvs ir ierīce ar regulējamu augstumu, kas paredzēta
mērinstrumenta stabilai nostiprināšanai. Novietojiet
mērinstrumentu uz statīva tā, lai tā vītne

(5)

 atrastos pret

statīva

(21)

 vai tirdzniecībā pieejama fotostatīva 1/4"

stiprinājuma skrūvi. Stingri pieskrūvējiet mērinstrumentu ar
statīva stiprinājuma skrūvi.
Pirms mērinstrumenta ieslēgšanas aptuveni izlīdziniet
statīvu.

Nostiprināšana ar universālā turētāja palīdzību
(papildpiederums) (attēls N)

Ar universālā turētāja

(17)

 palīdzību mērinstrumentu var

nostiprināt, piemēram, uz stateniskām virsmām, caurulēm
vai magnētiskiem materiāliem. Universālais turētājs ir
